FRANÇAIS
15
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

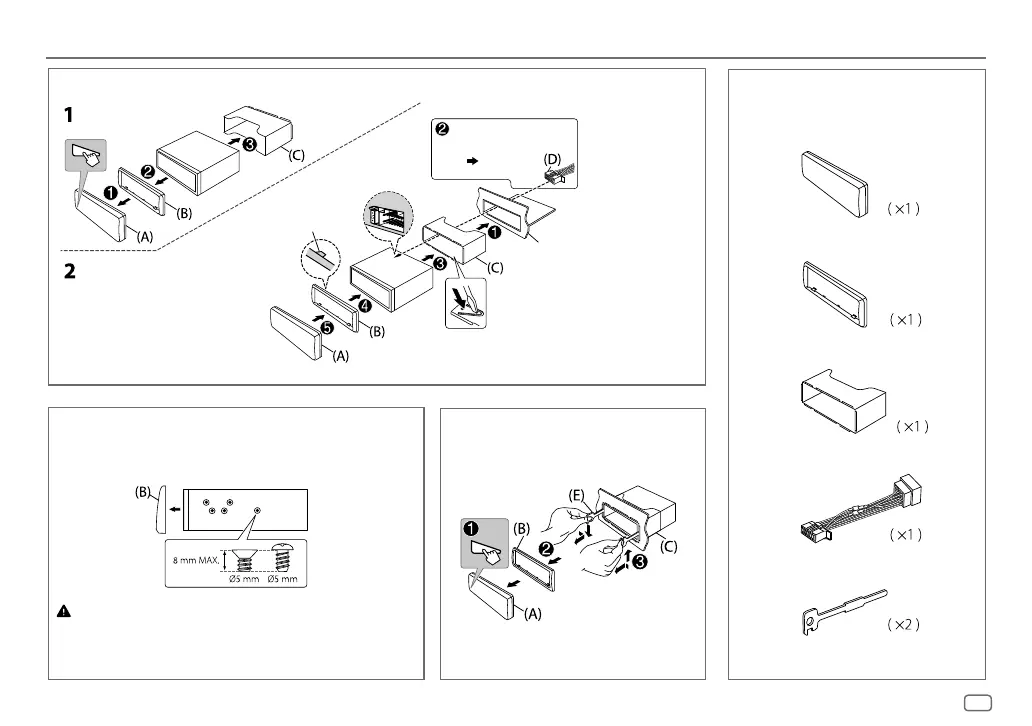

INSTALLATION/RACCORDEMENT
Comment retirer l’appareil
Lors d’une installation sans manchon de montage
1
Retirez le manchon de montage et la plaque d’assemblage de l’appareil.
2
Alignez les entailles de l’appareil (des deux côtés) avec le support de montage du
véhicule et fixez l’appareil avec les vis (en vente dans le commerce).
N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager l’appareil.
Installation de l’appareil (montage encastré)
Réalisez les connexions
nécessaires.
( 16)
Tordez les languettes appropriées pour
maintenir le manchon en place.
Crochet sur le côté supérieur
Orientez la plaque de garniture de
la façon illustrée avant la fixation.
Tableau de bord de votre voiture
Liste des pièces pour l’installation
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
(A)
Façade
