FRANÇAIS
16
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Lors de la connexion à un amplificateur extérieur,
connectez son fil de masse au châssis de la voiture
pour éviter d’endommager l’appareil.

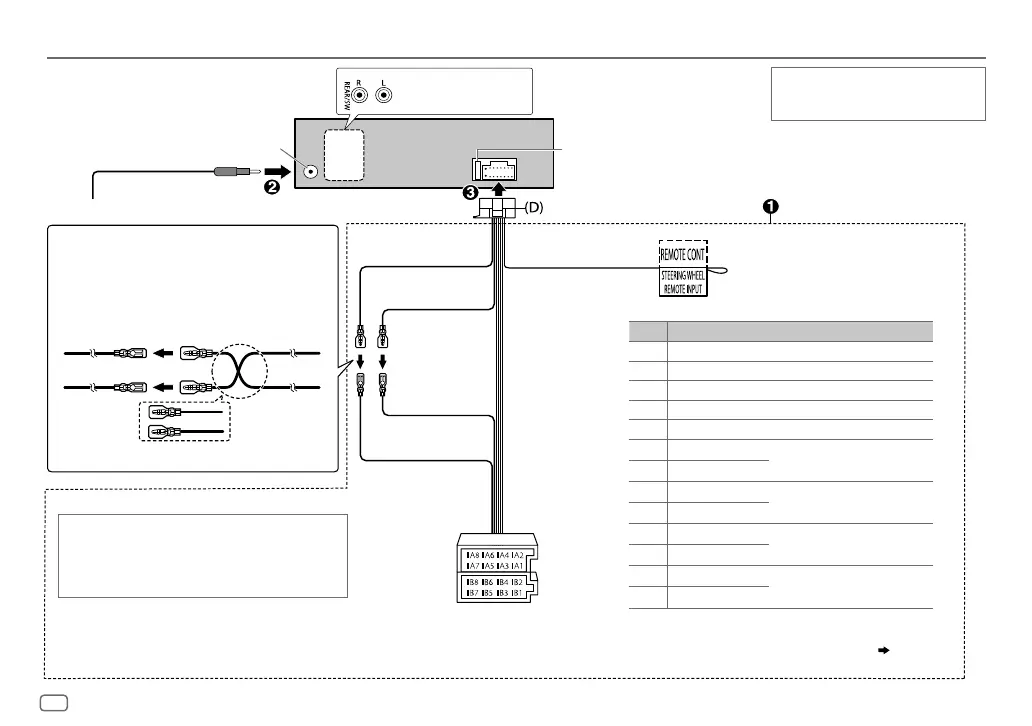

Connexions
Fusible (10 A)
Borne de l’antenne
Bleu clair/jaune
(Fil de télécommande de volant)
À l’adaptateur de télécommande volant
Jaune (A4)
Rouge (A7)
Jaune (Câble de batterie)
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
]
: Enceinte arrière (droite)
B2
Violet/noir
[
B3
Gris
]
: Enceinte avant (droite)
B4
Gris/noir
[
B5
Blanc
]
: Enceinte avant (gauche)
B6
Blanc/noir
[
B7
Vert
]
: Enceinte arrière (gauche)
*
B8
Vert/noir
[
Appareil
Connexion des connecteurs ISO sur certaines
voitures VW/Audi ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du faisceau de fils
fourni comme montré sur l’illustration ci-dessous.
Véhicule
A7 (Rouge)
Câble d’allumage
(Rouge)
A4 (Jaune)
Câblage par défaut
Câble de batterie
(Jaune)
*
Vous pouvez aussi connecter directement un caisson de grave sans
amplificateur de caisson de grave extérieur. Pour les réglages,
10
.
Connecteurs ISO
Si votre voiture ne possède pas de prise ISO
Nous recommandons d’installer l’appareil en utilisant un harnais de
câblage en vente dans le commerce recommandé spécifiquement
pour votre voiture et, pour votre sécurité, de laisser ce travail a des
professionnels. Consultez votre revendeur autoradio.
INSTALLATION/RACCORDEMENT
Sortie arrière/caisson de grave
Rouge (Câble d’allumage)
