STEERING
WHEEL
REMOTE
Porte fusible
Interrupteur d’allumage
Connexion recommandée
Bleu clair/jaune
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion si le faisceau
de fils du fabricant de votre voiture
ne possède pas de “Interrupteur
d’allumage 12 V”.
Fil rouge séparé
Cordon de signal
(non fournie)
Fil de télécommande
(non fournie)
À l’adaptateur de
télécommande volant
Fusible (10 A)
Borne de l’antenne
JVC
Amplificateur
*
1
Faisceau de câbles de
l’usine (véhicule)
Tableau de bord du
véhicule
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droit)
Gris/noir
Violet: Enceinte arrière (droit)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Bleu/blanc: Télécommande (200mA max.)
Liste des pièces pour
l’installation
(A) Façade
(C) Manchon de montage
(B) Plaque d’assemblage
(D) Faisceau de fils
(E) Clé d’extraction

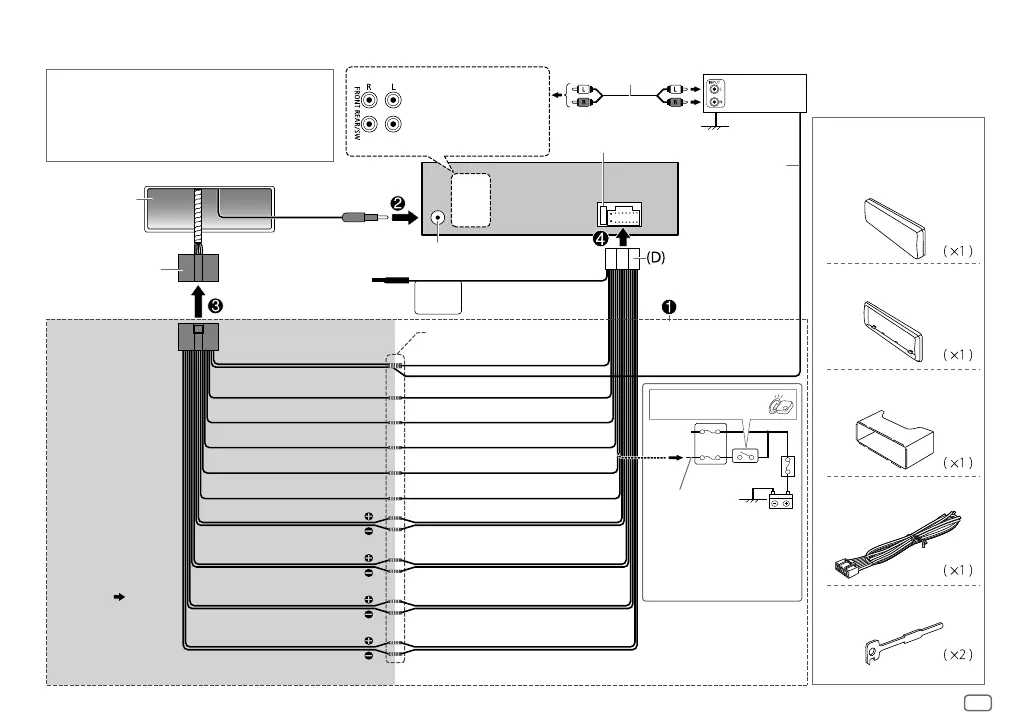

Connexions
Vert: Enceinte arrière (gauche) *
2
Vert/noir *
2
*
2
Vous pouvez aussi
connecter directement
un caisson de grave
en utilisant ce câble
sans amplificateur
de caisson de grave
extérieur. Pour les
réglages,
 10 .
Marron: Sourdine téléphonique
*
1
Connectez solidement le câble
de masse de l’amplificateur au
châssis de la voiture pour éviter
d’endommager l’appareil.
IMPORTANTES
Nous recommandons d’installer l’appareil en utilisant un harnais de
câblage en vente dans le commerce recommandé spécifiquement
pour votre voiture et, pour votre sécurité, de laisser ce travail a des
professionnels. Consultez votre revendeur autoradio.
Faisceau de fils personnalisé
(vendu séparément)
Sortie avant
Sortie arrière/caisson de grave
