РУССКИЙ
15
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
STEERING
WHEEL
REMOTE
Автомобильный блок
плавких предохранителей
Замок зажигания
Рекомендуемое подключение
Лампа синяя/жёлтая
Синий/белый: К усилителю
Синий: К антенне с электроприводом
Выполните подключение, если в
электропроводке транспортного
средства нет провода зажигания
на 12В.
Отделите красный
провод
Кабель сигнала
(не входит в комплект поставки)
Дистанционный провод
(не входит в комплект
поставки)
К адаптеру
дистанционного
управления с руля
Предохранитель (10 A)
Разъем для антенны
JVC-усилитель
*
1
Заводской жгут проводов
(транспортное средство)
Приборная панель
транспортного
средства
Чёрный: Заземление
Жёлтый: Аккумулятор 12В
Белый: Передний динамик (слева)
Белый/чёрный
Cерый: Передний динамик (справа)
Серый/чёрный
Фиолетовый: Задний динамик (справа)
Фиолетовый/чёрный
Соедините провода одного цвета вместе.
Kрасный: Зажигание 12В
Оранжевый/белый: Подсветка
Синий/белый: Дистанционный (макс. 200мА)
Список деталей для
установки
(A) Передняя панель
(C) Посадочный корпус
(B) Декоративная панель
(D) Жгут проводов
(E) Ключ для демонтажа

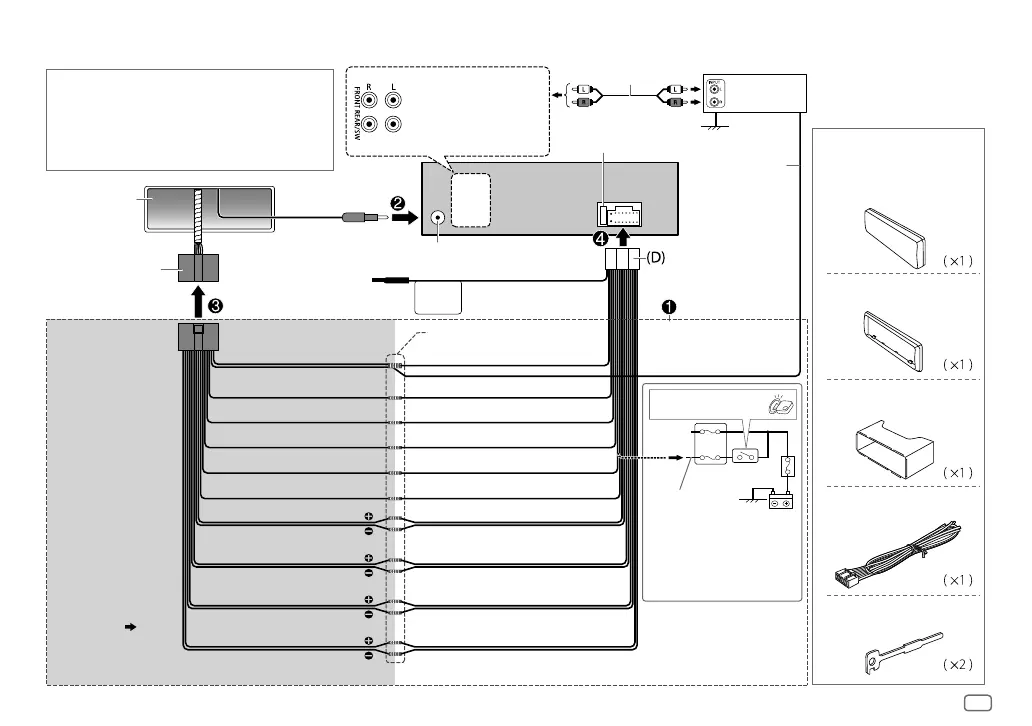

Подключение проводов
Зелёный: Задний динамик (слева) *
2
Зелёный/чёрный *
2
*
2
Вы также можете
подсоединить
низкочастотный
динамик напрямую
с помощью данного
провода, без
внешнего усилителя
низкочастотного
динамика. Для
настройки,
 10 .
Коричневый: Уменьшение звука при вызове
*
1
Прочно подсоедините провод
заземления усилителя к
корпусу автомобиля, чтобы
предотвратить повреждение
устройства.
ВАЖНО
Рекомендуется устанавливать устройство с использованием
имеющегося в продаже жгута проводов, специально
предназначенного для вашего автомобиля, и, в целях вашей
безопасности, поручить эту работу профессионалам. Обратитесь к
поставщику автомобильных аудиосистем.
Особый жгут проводов
(приобретается отдельно)
Фронтальный выход
Выходные разъемы задних
динамиков/низкочастотного
динамика
