FRANÇAIS
35
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Porte fusible
Interrupteur d’allumage
Bleu clair/jaune
Bleu/blanc:
À l’amplificateur
Bleu:
À l’antenne alimentée
Réalisez cette connexion si le faisceau de fils du fabricant de votre voiture
ne possède pas de “Interrupteur d’allumage 12 V”.
Fil rouge séparé

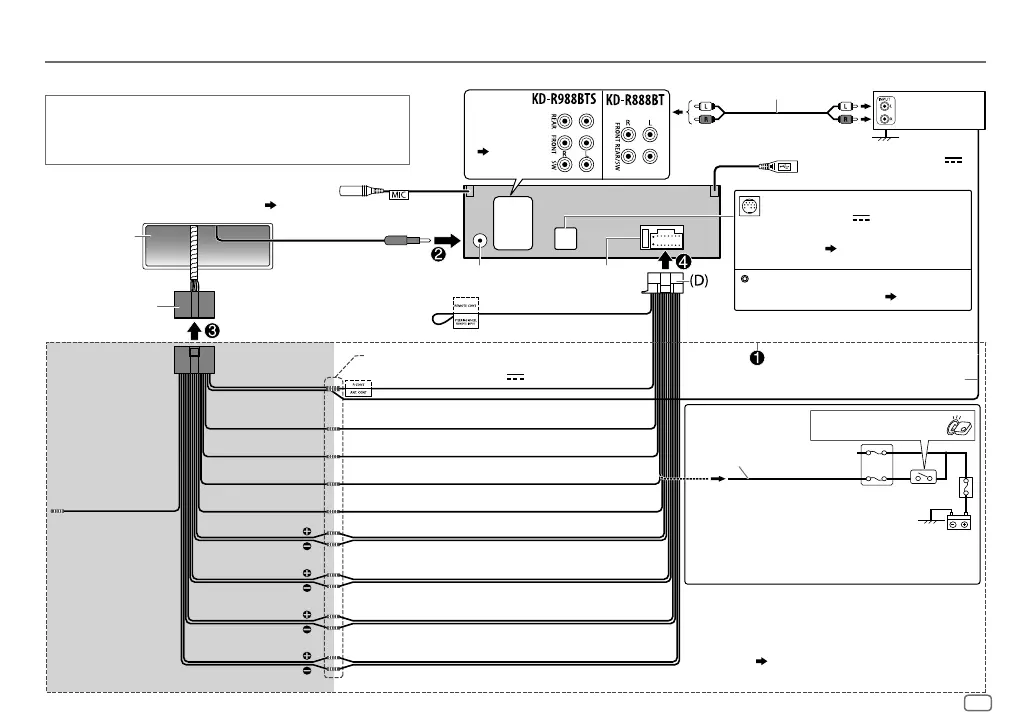

Connexions
Cordon de signal (non fournie)
Fil de télécommande (non fournie)
À l’adaptateur de télécommande
volant
Fusible (10 A)Borne de l’antenne
JVC Amplificateur
*
1
Faisceau de câbles de
l’usine (véhicule)
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant/transition 3 voies: Enceinte des médiums (gauche)
Blanc/noir
Gris: Enceinte avant/transition 3 voies: Enceinte des médiums (droite)
Gris/noir
Violet: Enceinte arrière/transition 3 voies: Enceinte des aigus (droite)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Bleu/blanc: Télécommande (12V
350mA)
KD-R888BT :
Prise d’entrée du microphone
( 14)
Prises de sortie
( 34)
Marron (non utilisé)
Vert: Enceinte arrière
*
2
/transition 3 voies: Enceinte des aigus (gauche)
Vert/noir
*
2
*
1
Connectez solidement le câble de masse de l’amplificateur au châssis
de la voiture pour éviter d’endommager l’appareil.
*
2
Vous pouvez aussi connecter directement un caisson de grave en
utilisant ce câble sans amplificateur de caisson de grave extérieur. Pour
les réglages,
24 .
Faisceau de fils personnalisé
(vendu séparément)
Tableau de bord
du véhicule
Connexion recommandée
INSTALLATION/RACCORDEMENT
IMPORTANTES
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en vente dans
le commerce recommandé spécifiquement pour votre voiture et, pour votre sécurité, de
laisser ce travail a des professionnels. Consultez votre revendeur autoradio.
KD-R988BTS : Câble USB (CC 5 V
1,5 A) (environ 1,2 m/4 pieds)
KD-R988BTS :
Port d’extension (12 V
500mA)
Au tuner SiriusXM Vehicle optionnel (en vente dans
le commerce)
( 11)
KD-R988BTS: MIC (prise d’entrée
microphone)
( 14)
JS_JVC_KD_R988BTS_K_FR.indd 35JS_JVC_KD_R988BTS_K_FR.indd 35 2/9/2016 1:43:19 PM2/9/2016 1:43:19 PM
