FRANÇAIS
21
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
STEERING
WHEEL
REMOTE
Porte fusible
Interrupteur d’allumage
Connexion recommandée
Bleu clair/jaune
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion si le
faisceau de fils du fabricant de
votre voiture ne possède pas de
“Interrupteur d’allumage 12 V”.
Fil rouge séparé
Cordon de signal (non fournie)
Fil de télécommande
(non fournie)
À l’adaptateur de télécommande
volant
Fusible (10 A)
Prises de sortie
JVC
Amplificateur
*
1
Faisceau de câbles de
l’usine (véhicule)
Tableau de bord du
véhicule
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droite)
Gris/noir
Violet: Enceinte arrière (droite)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Bleu/blanc: Télécommande (200mA max.)
Liste des pièces pour
l’installation
(A) Façade
(C) Manchon de montage
(B) Plaque d’assemblage
(D) Faisceau de fils
(E) Clé d’extraction

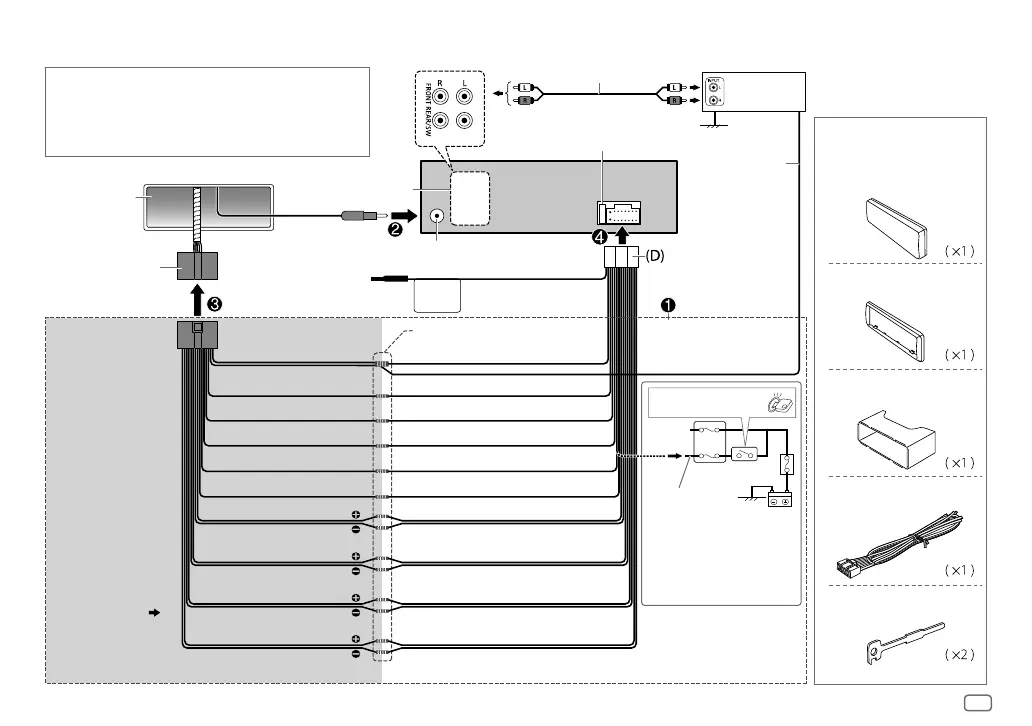

Connexions
Vert: Enceinte arrière (gauche) *
2
Vert/noir *
2
*
2
Vous pouvez aussi
connecter directement
un caisson de grave en
utilisant ce câble sans
amplificateur de caisson
de grave extérieur.
Pour les réglages,

Connexion via les
câbles d’enceinte, 13
.
Marron: Sourdine téléphonique
*
1
Connectez solidement le câble de
masse de l’amplificateur au châssis de
la voiture pour éviter d’endommager
l’appareil.
IMPORTANTES
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage
en vente dans le commerce recommandé spécifiquement pour votre voiture et,
pour votre sécurité, de laisser ce travail a des professionnels. Consultez votre
revendeur autoradio.
Faisceau de fils personnalisé
(vendu séparément)
Borne de l’antenne
