FRANÇAIS
32
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
INSTALLATION/RACCORDEMENT
Prise d’entrée du microphone
( 11)
*
1
Connectez solidement le câble
de masse de l’amplificateur au
châssis de la voiture pour éviter
d’endommager l’appareil.
*
2
Vous pouvez aussi connecter
directement un caisson de grave en
utilisant ce câble sans amplificateur
de caisson de grave extérieur. Pour
les réglages,
20
.

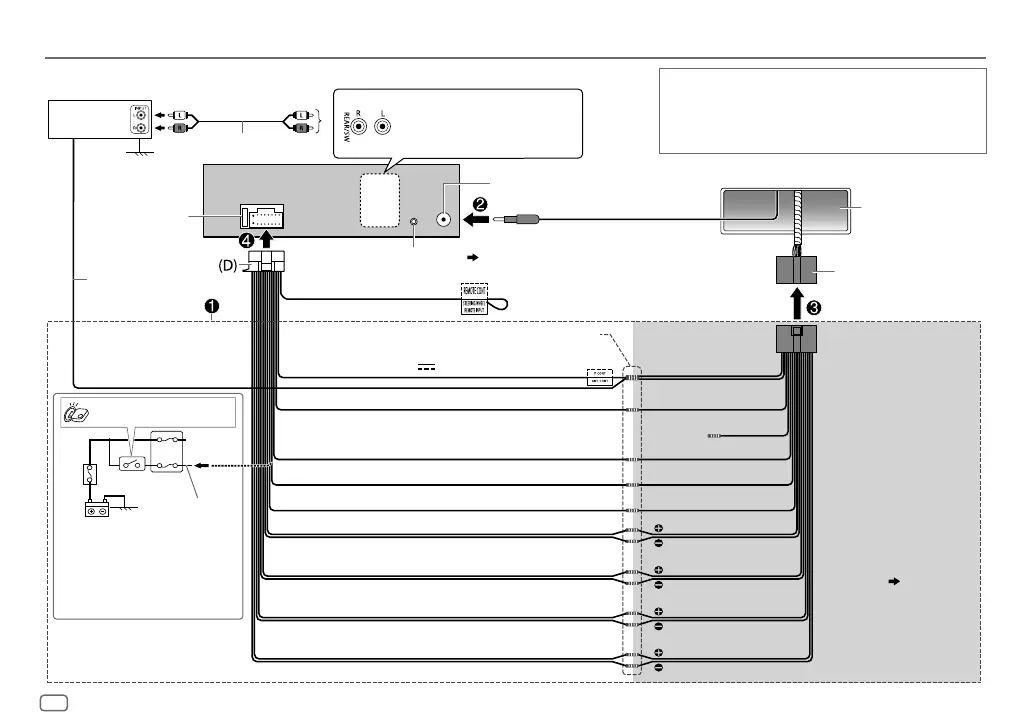

Connexions
Porte fusible
Interrupteur d’allumage
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion si le faisceau de fils
du fabricant de votre voiture ne possède pas
de “Interrupteur d’allumage 12 V”.
Fil rouge séparé
Cordon de signal (non fournie)
Fil de télécommande
(non fournie)
Fusible (10 A)
Borne de l’antenne
Faisceau de câbles de l’usine
(véhicule)
Tableau de bord du
véhicule
Noir: Masse
Blanc: Enceinte avant/Pour la transition 3 voies: Enceinte des médiums (gauche)
Blanc/noir
Gris: Enceinte avant/Pour la transition 3 voies: Enceinte des médiums (droite)
Gris/noir
Vert: Enceinte arrière
*
2
/Pour la transition 3 voies: Enceinte des aigus (gauche)
Vert/noir
*
2
Violet: Enceinte arrière/Pour la transition 3 voies: Enceinte des aigus (droite)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Bleu/blanc: Télécommande (12V
350mA)
Bleu clair/jaune
À l’adaptateur de télécommande volant
JVC Amplificateur
*
1
Faisceau de fils personnalisé
(vendu séparément)
Connexion recommandée
IMPORTANTES
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en
vente dans le commerce recommandé spécifiquement pour votre voiture et, pour
votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur
autoradio.
(Non utilisé)
Marron
Jaune: Batterie 12 V
Sortie arrière/caisson de grave
Pour la transition 3 voies: Sortie de l’enceinte
des graves
JS_JVC_KD_SX24BT_K_FR.indd 32JS_JVC_KD_SX24BT_K_FR.indd 32 19/6/2017 3:17:36 PM19/6/2017 3:17:36 PM
