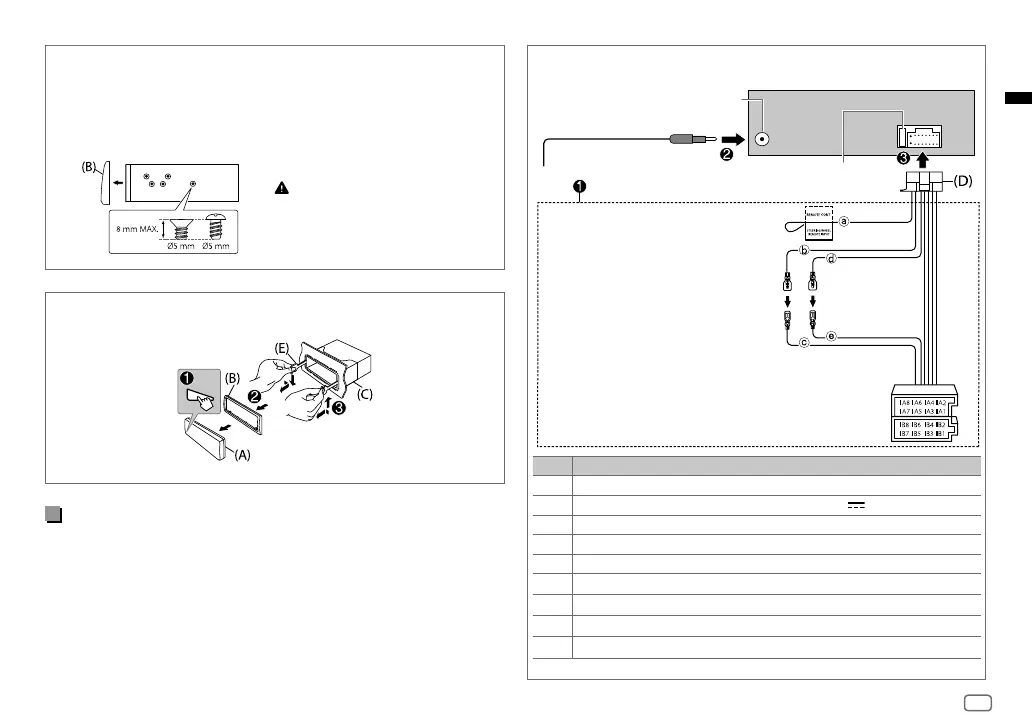

Verwijderen van het toestel
Installeren van het toestel (zonder bevestigingshuls)
1 Verwijder de bevestigingshuls en sierplaat van het toestel.
2 Breng de gaten in het apparaat (beide kanten) in lijn met de
bevestigingsbeugel van de auto en zet het apparaat met schroeven
(los verkrijgbaar) vast.
Onderdelenlijst (bijgeleverd)
(A) Voorpaneel (×1)
(B) Sierplaat (×1)
(C) Bevestigingshuls (×1)
(D) Bedradingsbundel (×1)
(E) Verwijdersleutel (×2)
Gebruik alleen de gespecificeerde
schroeven. Het gebruik van
verkeerde schroeven kan het toestel
beschadigen.
Verbinden van draden
Antenne-aansluiting
Zekering (10 A)
Pen Kleur en functie
A4 Geel : Accu
A5 Blauw/wit : Stroomregeling (12 V
350 mA)
A6 Oranje/wit : Autoverlichtingsschakelaar
A7 Rood : Contact (ACC)
A8 Zwart : Massaverbinding
B1, B2
Paars
]
, Paars/zwart
[
: Achterluidspreker (rechts)
B3, B4
Grijs
]
, Grijs/zwart
[
: Voorluidspreker (rechts)
B5, B6
Wit
]
, Wit/zwart
[
: Voorluidspreker (links)
B7, B8
Groen
]
, Groen/zwart
[
: Achterluidspreker (links)
a Lichtblauw/geel: Naar de stuur-
afstandsbedieningsadapter
b Geel: Accukabel
c Geel: A4
d Rood: Ontstekingskabel
e Rood: A7
ISO-stekkers
