Стандартная процедура
1 Извлеките ключ из замка зажигания, затем отсоедините разъем
автомобильного аккумулятора.
2 Правильно подключите провода. См. “Подключение проводов” на
стр.3.
3 Установите устройство в вашем автомобиле. См. раздел “Установка
устройства (установка в приборную панель)”.
4 Подключите клемму автомобильного аккумулятора.
5 Отсоедините переднюю панель и выполните сброс устройства. См.
“Порядок сброса” на стр.4.

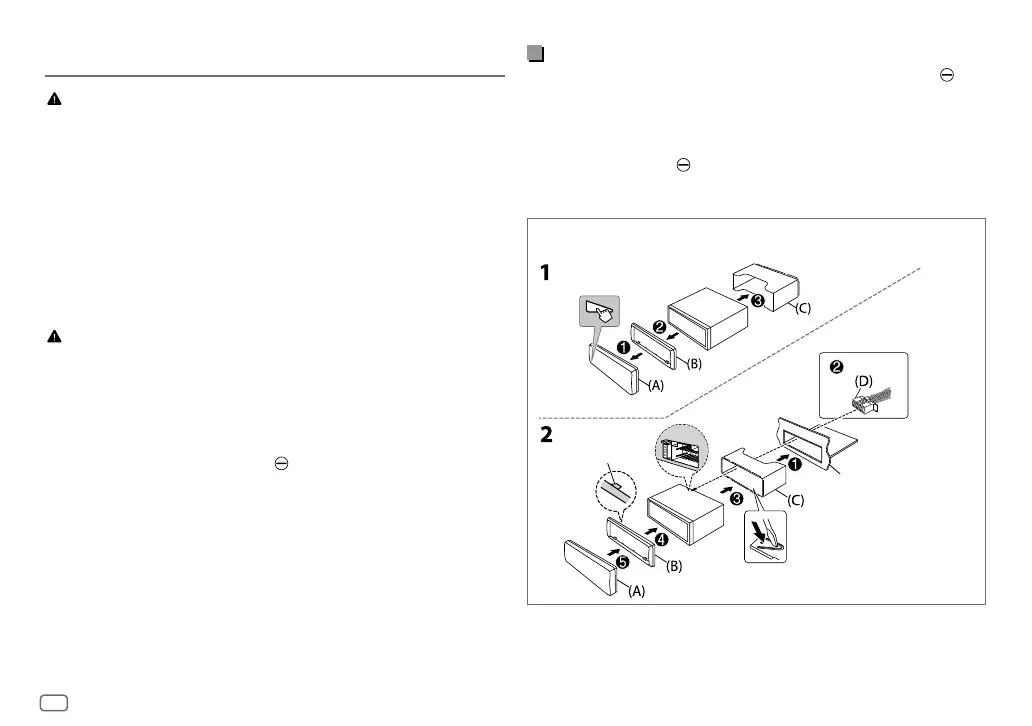

Установка устройства (установка в приборную панель)
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В
постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением
проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого
напряжения (красный) к корпусу машины или проводу заземления (чёрный),
чтобы не допустить короткое замыкание.
• Во избежание короткого замыкания:
– Изолируйте неподсоединенные провода с помощью виниловой ленты.
–
После установки обязательно заземлите данное устройство на корпус автомобиля.
– Закрепите провода с помощью фиксаторов кабеля и оберните провода,
контактирующие с металлическими частями, виниловой лентой, чтобы
защитить провода.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не
прикасайтесь к металлическим деталям устройства в процессе и на
протяжении некоторого времени после завершения эксплуатации
устройства. Температура металлических деталей, таких как радиатор
охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков
к корпусу машины, проводу
заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если
максимальная мощность динамиков менее 50 Вт, измените значение
параметра [
AMPGAIN ], чтобы не повредить динамики.
• Установите устройство под углом менее 30°.
•
Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке
плавких предохранителей, которая обеспечивает питание с напряжением
12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и
электронные приборы вашего автомобиля работают в прежнем режиме.
•
Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Фиксатор вверху
Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.
Приборная панель
автомобиля
