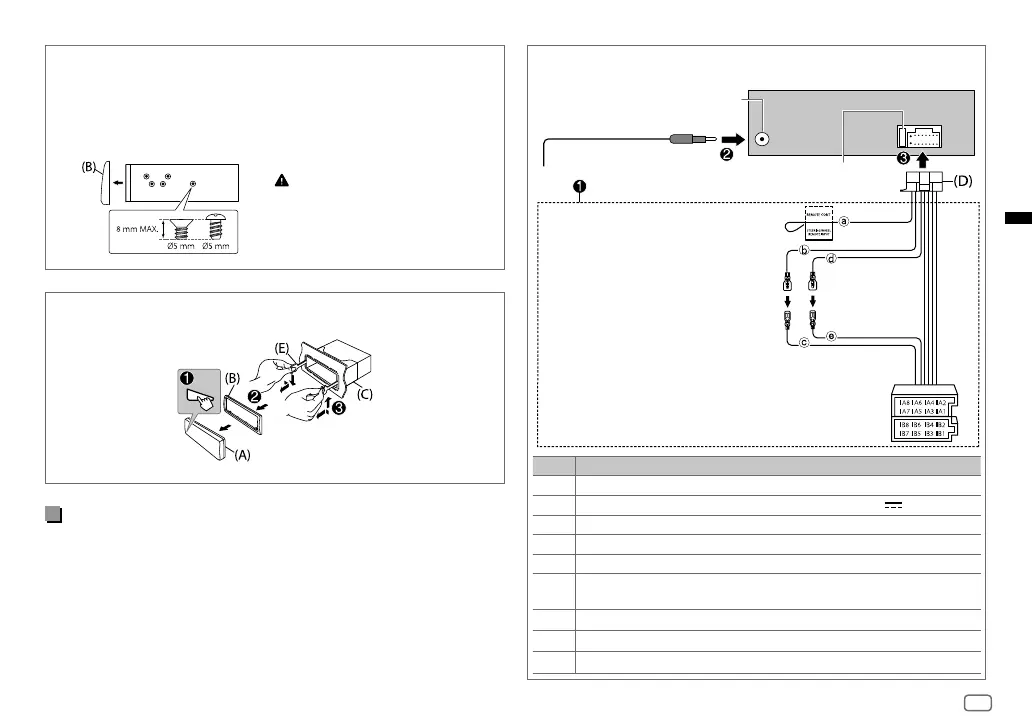

Демонтаж устройства
Установка устройства (без посадочного корпуса)
1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной
консолью автомобиля и закрепите устройство винтами (которые
можно приобрести в магазине).
Список деталей (входят в комплект поставки)
(A) Передняя панель (×1)
(B) Декоративная панель (×1)
(C) Посадочный корпус (×1)
(D) Жгут проводов (×1)
(E) Ключ для демонтажа (×2)
Используйте только
специальные винты. Использование
неподходящих винтов может
привести к повреждению
устройства.
Подключение проводов
Разъем для антенны
Предохранитель (10 A)
Контакт Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием (12 В
350 мА)
A6 Оранжевый/белый
: Переключатель управления освещением автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1, B2
Фиолетовый
]
, фиолетовый/
чёрный
[
: Задний динамик (правый)
B3, B4
Серый
]
, серый/чёрный
[
: Передний динамик (правый)
B5, B6
Белый
]
, белый/чёрный
[
: Передний динамик (левый)
B7, B8
Зелёный
]
, зелёный/чёрный
[
: Задний динамик (левый)
a Лампа синяя/жёлтая: К
адаптеру дистанционного
управления с руля
b Жёлтый: Kабель батареи
c Жёлтый: A4
d Kрасный: Kабель зажигания
e Kрасный: A7
Разъемы ISO
