Antes del uso
IMPORTANTE
• Antes de utilizar este producto y para asegurar su uso correcto, lea esta guía por
completo. En especial, lea y observe las Advertencias y Precauciones incluidas
en esta guía.
• Guarde la guía en un lugar seguro y accesible para futuras consultas.
ADVERTENCIA
No utilice ninguna función que pueda desviar su atención mientras está
conduciendo el vehículo.
PRECAUCIÓN
Ajuste del volumen:
• Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para
impedir accidentes.
• Antes de reproducir fuentes digitales, baje el volumen para evitar que el
repentino aumento del nivel de salida cause daños a los altavoces.
General:
• Evite el uso de dispositivos externos cuando puedan afectar la seguridad de
conducción.
• Asegúrese de tener una copia de respaldo de todos los datos importantes. No
aceptamos responsabilidad alguna por la pérdida de los datos grabados.
• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo,
monedas o herramientas metálicas) dentro de la unidad.
• KD-T922BT/KD-DB622BT: Si ocurre un error de disco debido a la condensación
en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.

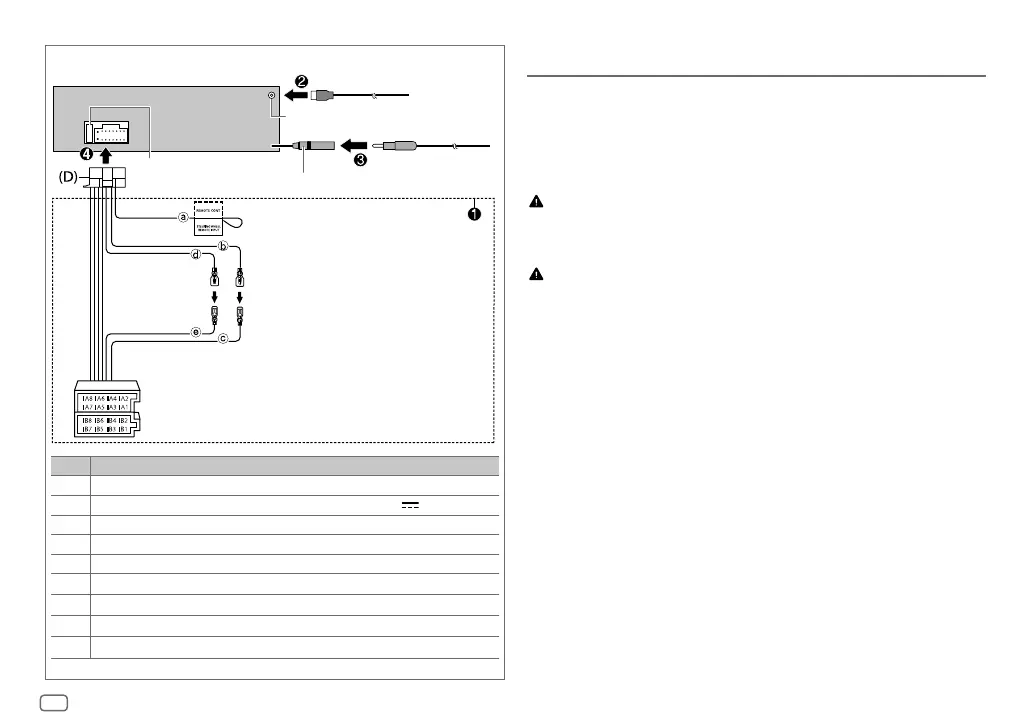

Conexión del cableado del KD-DB622BT/KD-X38MDBT
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1, B2
Púrpura
]
, Púrpura/negro
[
: Altavoz trasero (derecho)
B3, B4
Gris
]
, Gris/negro
[
: Altavoz delantero (derecho)
B5, B6
Blanco
]
, Blanco/negro
[
: Altavoz delantero (izquierdo)
B7, B8
Verde
]
, Verde/negro
[
: Altavoz trasero (izquierdo)
Terminal de la antena
Toma de antena DAB (conector SMB)
Fusible (10 A)
a Luz azul/amarilla: Al adaptador del
mando a distancia del volante de la
dirección
b Amarillo: Cable de la batería
c Amarillo: A4
d Rojo: Cable de encendido
e Rojo: A7
Conectores ISO
