Перед использованием
ВАЖНО
• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем
как приступить к эксплуатации данного изделия, внимательно прочтите
настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали
все указания в данном руководстве, отмеченные словами Предупреждение
и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте
для обращения к нему за справками в будущем.
ПРЕДУПРЕЖДЕНИЕ
Не используйте функции, которые отвлекают внимание и мешают
безопасному вождению.
ВНИМАНИЕ
Настройка громкости:
• Отрегулируйте громкость таким образом, чтобы слышать звуки за
пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить
повреждение динамиков из-за внезапного повышения уровня громкости на
выходе.
Общие характеристики:
• Не используйте внешние устройства, если это может отрицательно
повлиять на безопасность движения.
• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не
несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или
металлические инструменты) внутри устройства во избежание коротких
замыканий.
• KD-T922BT/KD-DB622BT: Если ошибка чтения диска возникла из-за
образования конденсата на лазерных линзах, извлеките диск и дождитесь,
пока влага испарится.

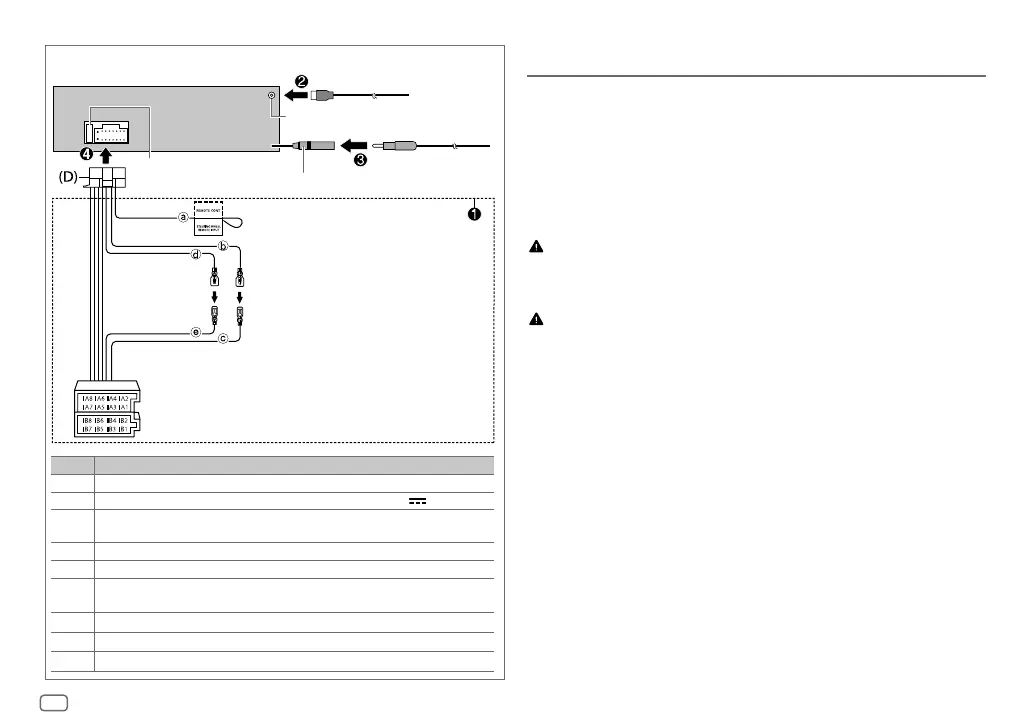

Подключение проводов на KD-DB622BT/KD-X38MDBT
Контакт Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием (12 В
350 мА)
A6 Оранжевый/белый : Переключатель управления освещением
автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1, B2
Фиолетовый
]
, фиолетовый/
чёрный
[
: Задний динамик (правый)
B3, B4
Серый
]
, серый/чёрный
[
: Передний динамик (правый)
B5, B6
Белый
]
, белый/чёрный
[
: Передний динамик (левый)
B7, B8
Зелёный
]
, зелёный/чёрный
[
: Задний динамик (левый)
Разъем для антенны
Гнездо DAB-антенны (разъем SMB)
Предохранитель (10 A)
a Лампа синяя/жёлтая: К адаптеру
дистанционного управления с
руля
b Жёлтый: Kабель батареи
c Жёлтый: A4
d Kрасный: Kабель зажигания
e Kрасный: A7
Разъемы ISO
