Verwijderen van het toestel
KD-T922BT/KD-DB622BT:
KD-T922BT/KD-DB622BT:
KD-X38MDBT:
KD-X38MDBT:

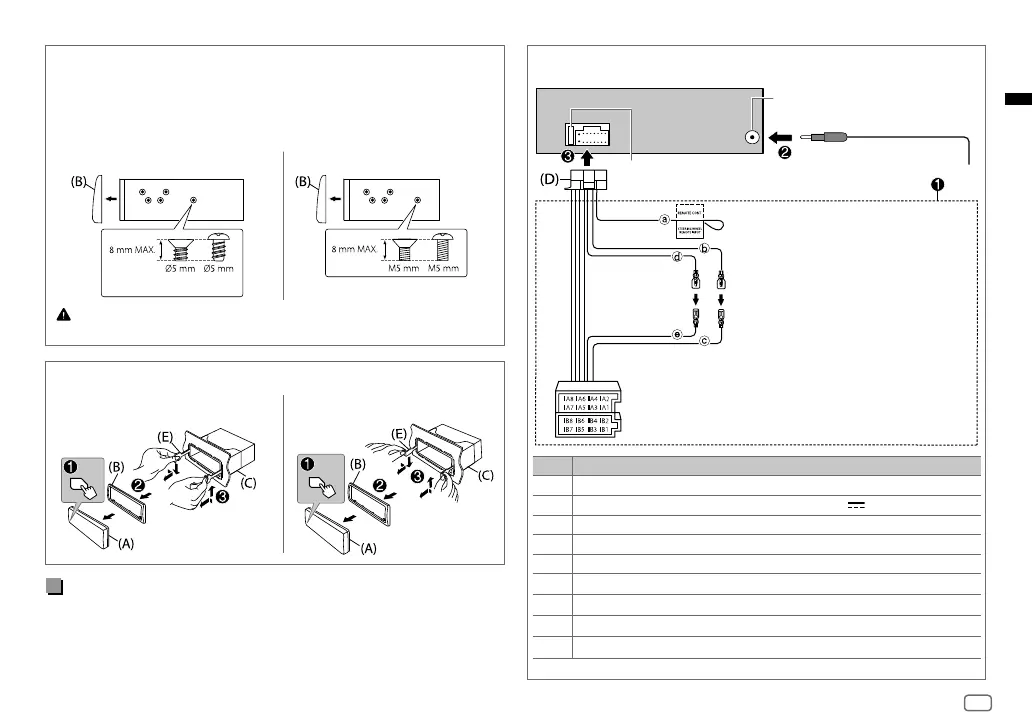

Installeren van het toestel (zonder bevestigingshuls)
1 Verwijder de bevestigingshuls en sierplaat van het toestel.
2 Breng de gaten in het apparaat (beide kanten) in lijn met de
bevestigingsbeugel van de auto en zet het apparaat met schroeven (los
verkrijgbaar) vast.
Gebruik alleen de gespecificeerde schroeven. Het gebruik van verkeerde
schroeven kan het toestel beschadigen.
Onderdelenlijst (bijgeleverd)
(A) Voorpaneel (×1) (D) Bedradingsbundel (×1)
(B) Sierplaat (×1) (E) Verwijdersleutel (×2)
(C) Bevestigingshuls (×1)
Type zelftappende schroef
Verbinden van draden van de KD-T922BT
Pen Kleur en functie
A4 Geel : Accu
A5 Blauw/wit : Stroomregeling (12V
350mA)
A6 Oranje/wit : Autoverlichtingsschakelaar
A7 Rood : Contact (ACC)
A8 Zwart : Massaverbinding
B1, B2
Paars
] , Paars/zwart [
: Achterluidspreker (rechts)
B3, B4
Grijs
] , Grijs/zwart [
: Voorluidspreker (rechts)
B5, B6
Wit
] , Wit/zwart [
: Voorluidspreker (links)
B7, B8
Groen
] , Groen/zwart [
: Achterluidspreker (links)
Antenne-aansluiting
Zekering (10 A)
a Lichtblauw/geel: Naar de
stuur-afstandsbedieningsadapter
b Geel: Accukabel
c Geel: A4
d Rood: Ontstekingskabel
e Rood: A7
ISO-stekkers
