JVC KD-T922BT Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

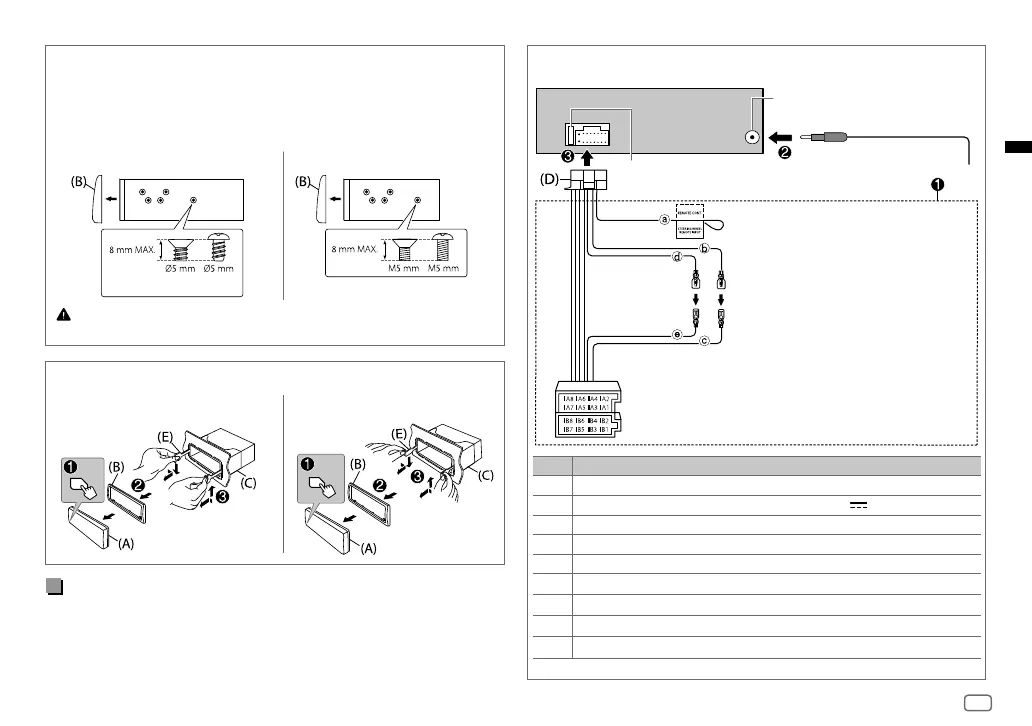

Entfernen der Einheit
KD-T922BT/KD-DB622BT:
KD-T922BT/KD-DB622BT:
KD-X38MDBT:
KD-X38MDBT:
Installieren der Einheit (ohne die Einbauhalterung)
1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der
Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit
Schrauben (im Handel erhältlich).
Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung
falscher Schrauben kann das Gerät beschädigt werden.
Teileliste (mitgeliefert)
(A) Frontblende (×1) (D) Kabelbaum (×1)
(B) Frontrahmen (×1) (E) Ausziehschlüssel (×2)
(C) Einbauhalterung (×1)
Schneidschraubentyp
Verdrahtungsanschluss von KD-T922BT
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12V
350mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1, B2
Lila
] , Lila/Schwarz [
: Hinterer Lautsprecher (rechts)
B3, B4
Grau
] , Grau/Schwarz [
: Vorderer Lautsprecher (rechts)
B5, B6
Weiß
] , Weiß/Schwarz [
: Vorderer Lautsprecher (links)
B7, B8
Grün
] , Grün/Schwarz [
: Hinterer Lautsprecher (links)
Antennenanschluss
Sicherung (10 A)
a Hellblau/Gelb: Zum Lenkrad-
Fernbedienungsadapter
b Gelb: Batteriekabel
c Gelb: A4
d Rot: Zündkabel
e Rot: A7
ISO-Anschlüsse
JS_JVC_QSG_KD_T922BT_E_GE.indd 3JS_JVC_QSG_KD_T922BT_E_GE.indd 3 16/4/2020 11:03:58 AM16/4/2020 11:03:58 AM
