JVC KD-T922BT Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Retrait de l’appareil
KD-T922BT/KD-DB622BT:
KD-T922BT/KD-DB622BT:
KD-X38MDBT:
KD-X38MDBT:
Installation de l’appareil (sans le manchon de montage)
1 Retirez le manchon de montage et la plaque de garniture de l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (en vente dans le
commerce).
N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut
endommager l’appareil.
Liste de pièces (fourni)
(A) Façade (×1) (D) Faisceau de fils (×1)
(B) Plaque de garniture (×1) (E) Clé d’extraction (×2)
(C) Manchon de montage (×1)
Type de vis autotaraudeuse

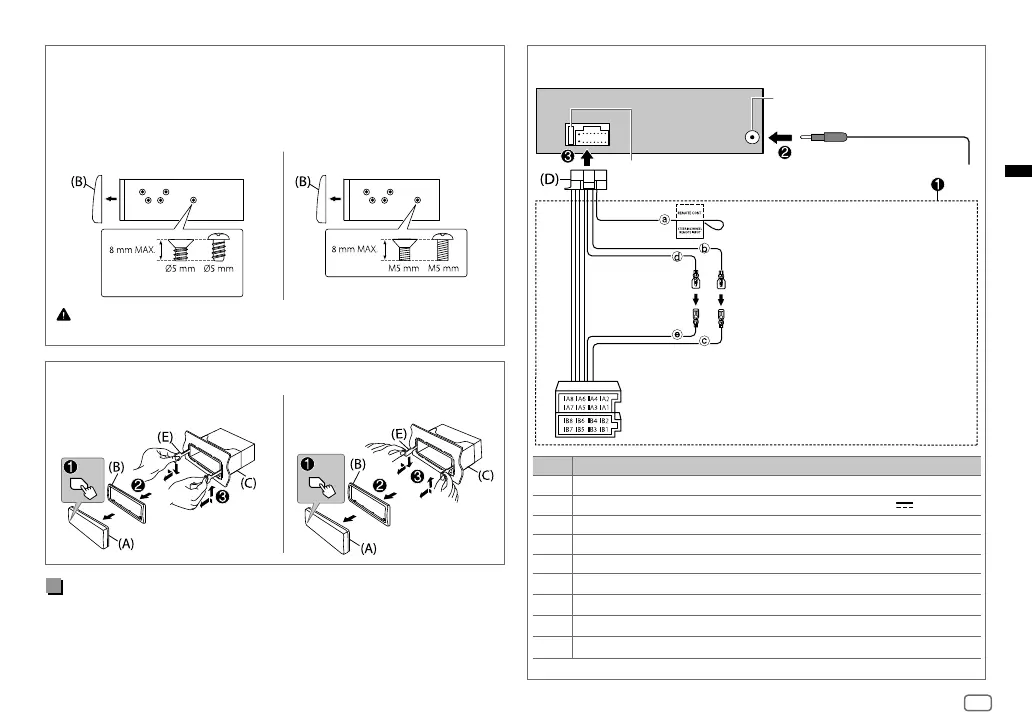

Connexions du KD-T922BT
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/blanc : Commande d’alimentation (12V
350mA)
A6 Orange/blanc : Commutateur d’éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1, B2
Violet
] , Violet/noir [
: Enceinte arrière (droite)
B3, B4
Gris
] , Gris/noir [
: Enceinte avant (droite)
B5, B6
Blanc
] , Blanc/noir [
: Enceinte avant (gauche)
B7, B8
Ver t
] , Vert/noir [
: Enceinte arrière (gauche)
Borne de l’antenne
Fusible (10 A)
a Bleu clair/jaune: À l’adaptateur de
télécommande volant
b Jaune: Câble de batterie
c Jaune: A4
d Rouge: Câble d’allumage
e Rouge: A7
Connecteurs ISO
