JVC KD-X172M

16
РУССКИЙ
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Данный раздел предназначен для специалиста по установке.
В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
ПРЕДУПРЕЖДЕНИЕ
• Устройство можно использовать только с источником питания 12 В постоянного
тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения
(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.
• Во избежание короткого замыкания:
– Изолируйте неподсоединенные провода с помощью виниловой ленты.
– После установки обязательно заземлите данное устройство на корпус автомобиля.
– Закрепите провода с помощью фиксаторов кабеля и оберните провода,
контактирующие с металлическими частями, виниловой лентой, чтобы защитить
провода.
ВНИМАНИЕ
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь
к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков
к корпусу машины, проводу заземления
(чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50Вт. Если максимальная
мощность динамиков менее 50Вт, измените значение параметра
[AMPGAIN], чтобы
не повредить динамики. (Стр.12)
• Установите устройство под углом менее 30º.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Установка и Подключение
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините разъем
автомобильного аккумулятора.
2 Правильно подключите провода.
См. “Подключение проводов” на стр.18.
3 Установите устройство в вашем автомобиле.
См. “Установка устройства (установка в приборную панель)” на стр.17.
4 Подключите клемму автомобильного аккумулятора.
5 Отсоедините переднюю панель и выполните сброс устройства. (Стр.4)

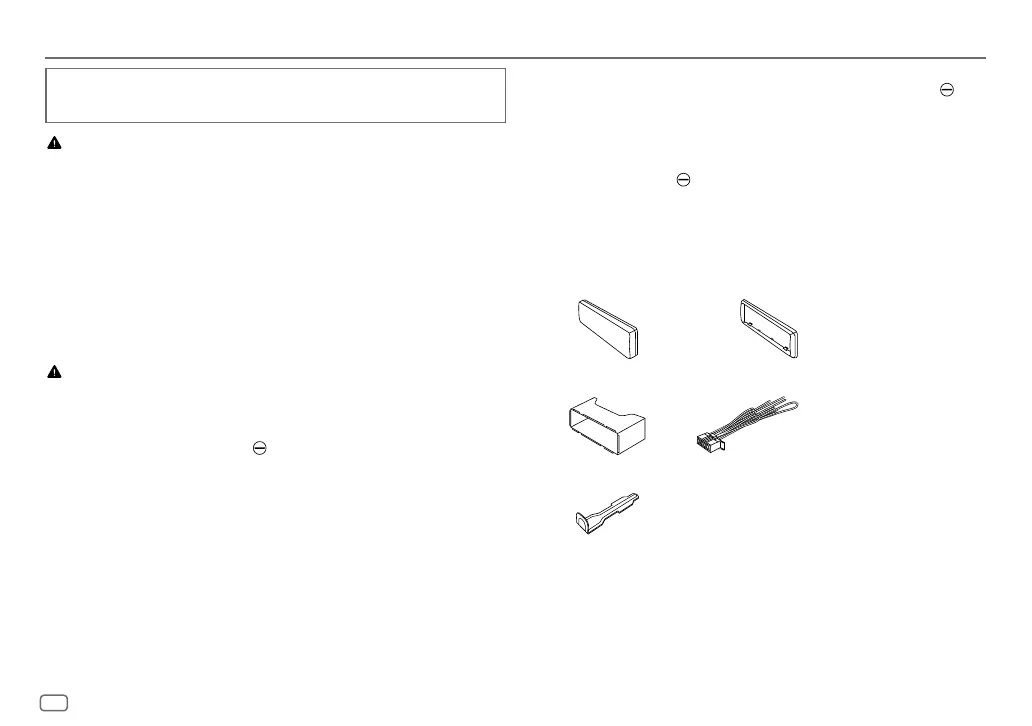

Список деталей для установки
(A) Передняя панель (×1) (B) Декоративная панель (×1)
(C) Посадочный корпус (×1) (D) Жгут проводов (×1)
(E) Ключ для демонтажа (×2)
