Установка и Подключение

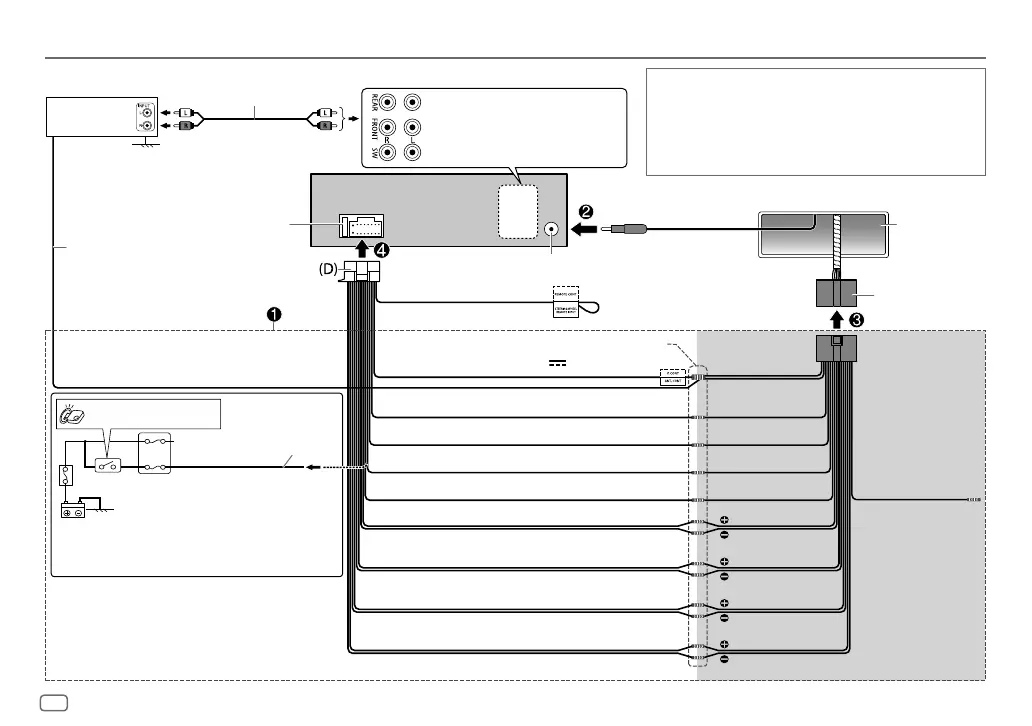

Подключение проводов
Автомобильный блок плавких предохранителей
Замок зажигания
Лампа синяя/жёлтая
Синий/белый:
К усилителю
Синий:
К антенне с
электроприводом
Выполните подключение, если в электропроводке
транспортного средства нет провода зажигания на 12В.
Отделите красный провод
К адаптеру дистанционного
управления с руля
Предохранитель (10 A)
Разъем для антенны
Заводской жгут
проводов
(транспортное средство)
Чёрный: Заземление
Жёлтый: Аккумулятор 12В
Белый: Передний динамик (левый)
Белый/чёрный
Cерый: Передний динамик (правый)
Серый/чёрный
Фиолетовый: Задний динамик (правый)
Фиолетовый/чёрный
Соедините провода одного цвета вместе.
Kрасный: Зажигание 12В
Оранжевый/белый: Подсветка
Синий/белый: Дистанционный (12В
350мА)
Коричневый
(не используется)
Зелёный: Задний динамик (левый)*2
Зелёный/чёрный*2
*1 Прочно подсоедините провод заземления усилителя к корпусу
автомобиля, чтобы предотвратить повреждение устройства.
*2 Вы также можете подсоединить низкочастотный динамик
напрямую с помощью данного провода, без внешнего
усилителя низкочастотного динамика. Для настройки, см.
стр.12.
Особый жгут проводов
(приобретается отдельно)
Приборная
панель
транспортного
средства
Рекомендуемое подключение
ВАЖНО
Рекомендуется устанавливать устройство с использованием
имеющегося в продаже жгута проводов, специально
предназначенного для вашего автомобиля, и, в целях вашей
безопасности, поручить эту работу профессионалам. Обратитесь к
поставщику автомобильных аудиосистем.
JVC-усилитель*1
Кабель сигнала(не входит в комплект поставки)
Дистанционный
провод (не входит в
комплект поставки)
Выход заднего динамика
Фронтальный выход
Выход сабвуфера
