18
TÜRKÇE
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

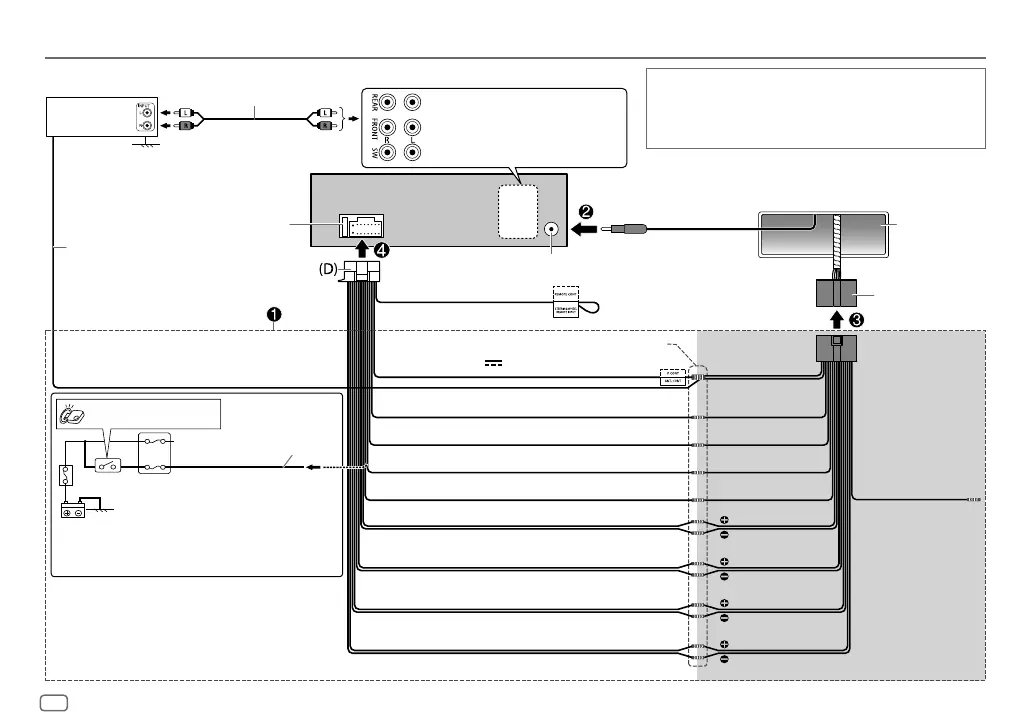

Kurulum/Bağlanti
Kablo bağlantısı
Araba sigorta bloku
Ateşleme anahtarı
Açık mavi/sarı
Mavi/beyaz:
Güçlendiriciye gider
Mavi:
Güç antenine gider
Eğer cihazınızın fabrika kablo setinde “12 V ateşleme anahtar”
teli yoksa bu bağlantıyı yapın.
Ayrı kırmızı tel
Direksiyon üzerinden uzaktan
kumanda adaptörüne
Sigorta (10A)
Anten terminali
Fabrika kablo seri
(araç)
Siyah: Topraklama
Sarı: 12 V Batarya
Beyaz: Ön hoparlör (sol)
Beyaz/siyah
Gri: Ön hoparlör (sağ)
Gri/siyah
Mor: Arka hoparlör (sağ)
Mor/siyah
Aynı kablo setini birlikte bağlayın.
Kırmızı: 12 V Ateşleme
Turuncu/beyaz: Aydınlatma
Mavi/beyaz: Uzak (12V
350mA)
Kahverengi (kullanılmadı)
Yeşil: Arka hoparlör (sol)*2
Yeşil/siyah*2
*1 Ampflikatörün topraklama telini üniteye zarar vermeden
arabanın şasisine sıkıca bağlayın.
*2 Harici subwoofer amplifikatör olmadan bu ucu kullanarak
doğrudan bir subwoofer hoparlörünü de bağlayabilirsiniz. Ayar
için 12. sayfaya bakın.
Özel kablo seti
(ayrıca satın alınır)
Araç
gösterge
paneli
Önerilen bağlantı
ÖNEMLİ
Üniteyi ticari olarak kullanışlı ve arabanız için özel kablo demeti ile montaj
yapmanızı ve güvenliğiniz için bu işi profesyonellere bırakmanızı tavsiye
ediyoruz. Araç ses sistemi satıcınıza danışın.
JVC Güçlendirici*1
Sinyal kablosu (ürünle birlikte verilmez)
Uzaktan kumanda
kablosu (ürünle
birlikte verilmez)
Arka çıkış
Ön çıkış
Subwoofer çıkışı
JS_JVC_KD_X172M_M2_TR.indd 18JS_JVC_KD_X172M_M2_TR.indd 18 11/7/2019 3:35:08 PM11/7/2019 3:35:08 PM
