18
ESPAÑOL
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Instalación/Conexión
Cuando conecte a un amplificador externo, conecte
su cable de tierra al chasis del vehículo para evitar
daños en la unidad.

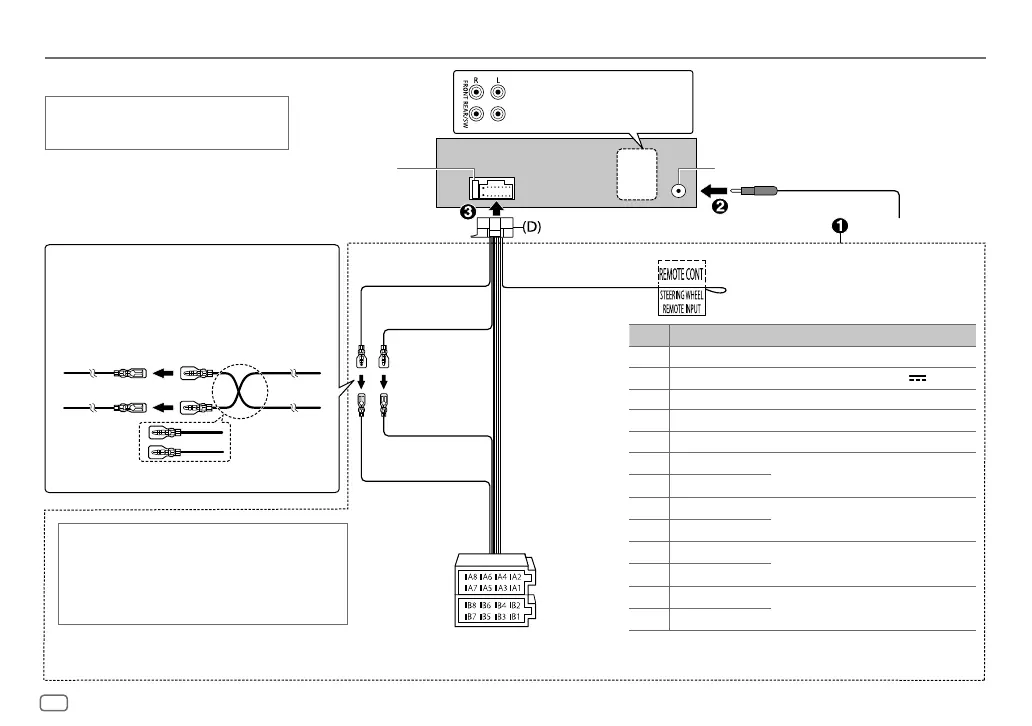

Conexión del cableado
Fusible (10 A)
Terminal de la antena
Al adaptador del mando a distancia del volante de
la dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco :
Control de alimentación (12 V 350 mA)
A6 Naranja/blanco :
Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)*
B8
Verde/negro
[
*
También es posible conectar directamente un subwoofer sin el amplificador
externo para subwoofer. Para la configuración, consulte la página 12.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la batería
(Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de
audio para automóviles.
Salida posterior/subwoofer
Salida frontal
Rojo (Cable de encendido)
Luz azul/amarilla
(Cable del mando a distancia
para la dirección)
JS_JVC_KD_X176_E_SP.indd 18JS_JVC_KD_X176_E_SP.indd 18 28/6/2019 11:35:03 AM28/6/2019 11:35:03 AM
