Instalação/Conexão
Quando ligar a um amplificador externo, ligue o seu
fio de terra ao chassis do automóvel para evitar danos
ao aparelho.

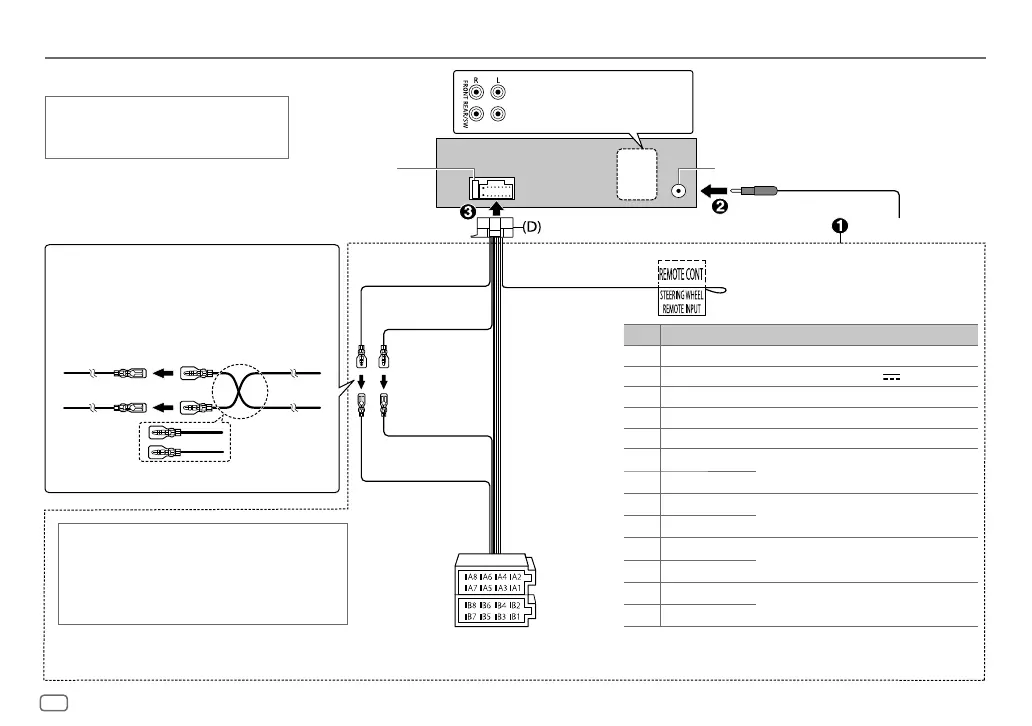

Conexão da cablagem
Fusível (10 A) Terminal de antena
Ao adaptador do controlo remoto do volante de direção
Amarelo (A4)
Vermelho (A7)
Amarelo (Cabo de bateria)
Pino Cor e função
A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12V
350mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1
Roxo
]
: Altifalante traseiro (direito)
B2
Roxo/preto
[
B3
Cinzento
]
: Altifalante frontal (direito)
B4
Cinzento/preto
[
B5
Branco
]
: Altifalante frontal (esquerdo)
B6
Branco/preto
[
B7
Verde
]
: Altifalante traseiro (esquerdo)*
B8
Verde/preto
[
* Pode também ligar um subwoofer diretamente sem um amplificador de
subwoofer externo. Para a definição, consulte a página 12.
Aparelho
Conexão dos conectores ISO em alguns
automóveis VW/Audi ou Opel (Vauxhall)
Pode precisar modificar a cablagem fornecida como mostrado
abaixo.
Veículo
A7 (vermelho)
Cabo de ignição
(vermelho)
A4 (amarelo)
Cablagem normal
Cabo de bateria
(amarelo)
Conectores ISO
Se o seu carro não tiver um terminal ISO
Recomendamos a instalação do aparelho com uma cablagem
personalizada disponível no comércio, específica para o seu
veículo, e para a sua segurança, certifique-se de solicitar este
trabalho a profissionais. Consulte o seu revendedor de áudio
para automóveis.
Saída traseira/subwoofer
Saída dianteira
Vermelho (Cabo de ignição)
Azul claro/amarelo
(Fio de controlo remoto
da direção)
