PORTUGUÊS
33
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

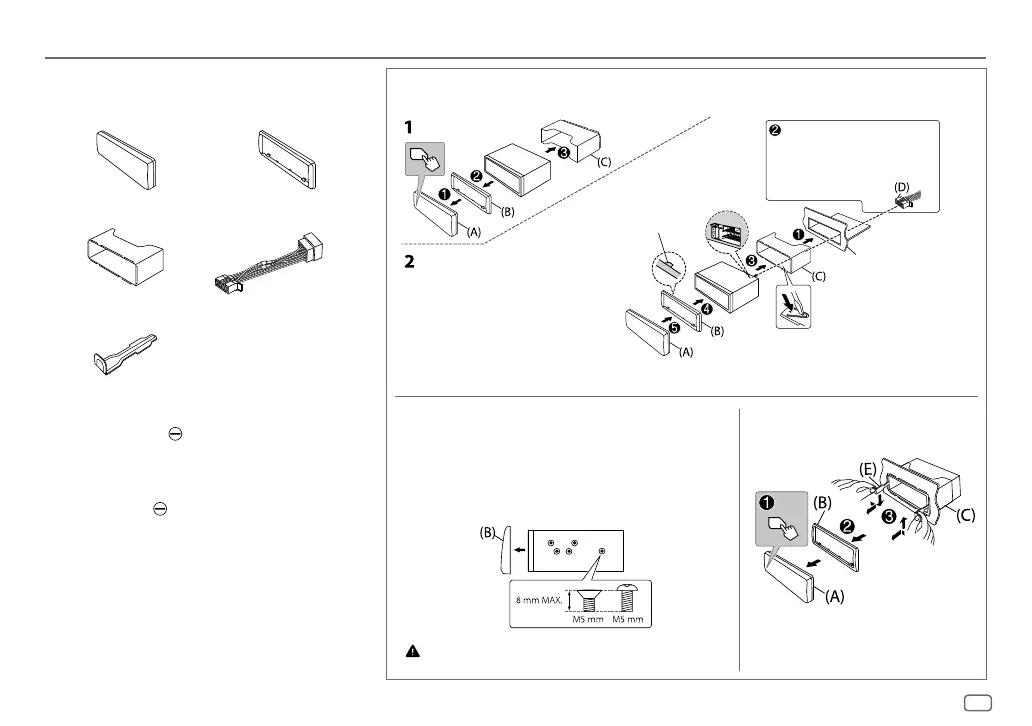

Instalação do aparelho (montagem no tablier)
Lista de peças para instalação
(A)
Painel frontal (×1)
(B)
Placa de guarnição (×1)
(C)
Manga de montagem (×1)
(D)
Cablagem (×1)
(E)
Chave de extração (×2)
Processo básico
1
Retire a chave do interruptor de ignição e, em seguida,
desconecte o terminal
da bateria do automóvel.
2
Conecte os fios adequadamente.
Consulte “Conexão da cablagem” na página 34.
3
Instale o aparelho no seu automóvel.
Consulte a seção de “Instalação do aparelho (montagem no tablier)”.
4
Conecte o terminal da bateria do automóvel.
5
Prima
B
SRC para ligar o aparelho.
6
Retire o painel frontal e reinicie o aparelho dentro de 5 segundos.
(Página4)
Remoção do aparelhoInstalação do aparelho (sem manga de
montagem)
1
Retire a manga de montagem e a placa de guarnição do
aparelho.
2
Alinhe os orifícios no aparelho (em ambos lados) com o suporte
de montagem do veículo e fixe o aparelho com parafusos
(disponíveis comercialmente).
Utilize apenas os parafusos especificados. Utilizar parafusos
inadequados pode danificar o aparelho.
Instale a cablagem
necessária. (Página 34)
Dobre as bordas apropriadas para manter
a manga firme na posição correta.
Enganche o lado superior
Oriente a placa de
guarnição como
mostrado antes de
instalar.
Tablier do seu
automóvel
Instalação/Conexão
JS_JVC_KD_X372BT_E_PT.indd 33JS_JVC_KD_X372BT_E_PT.indd 33 22/7/2019 9:58:12 AM22/7/2019 9:58:12 AM
