JVC KS-RT313 User Manual

C

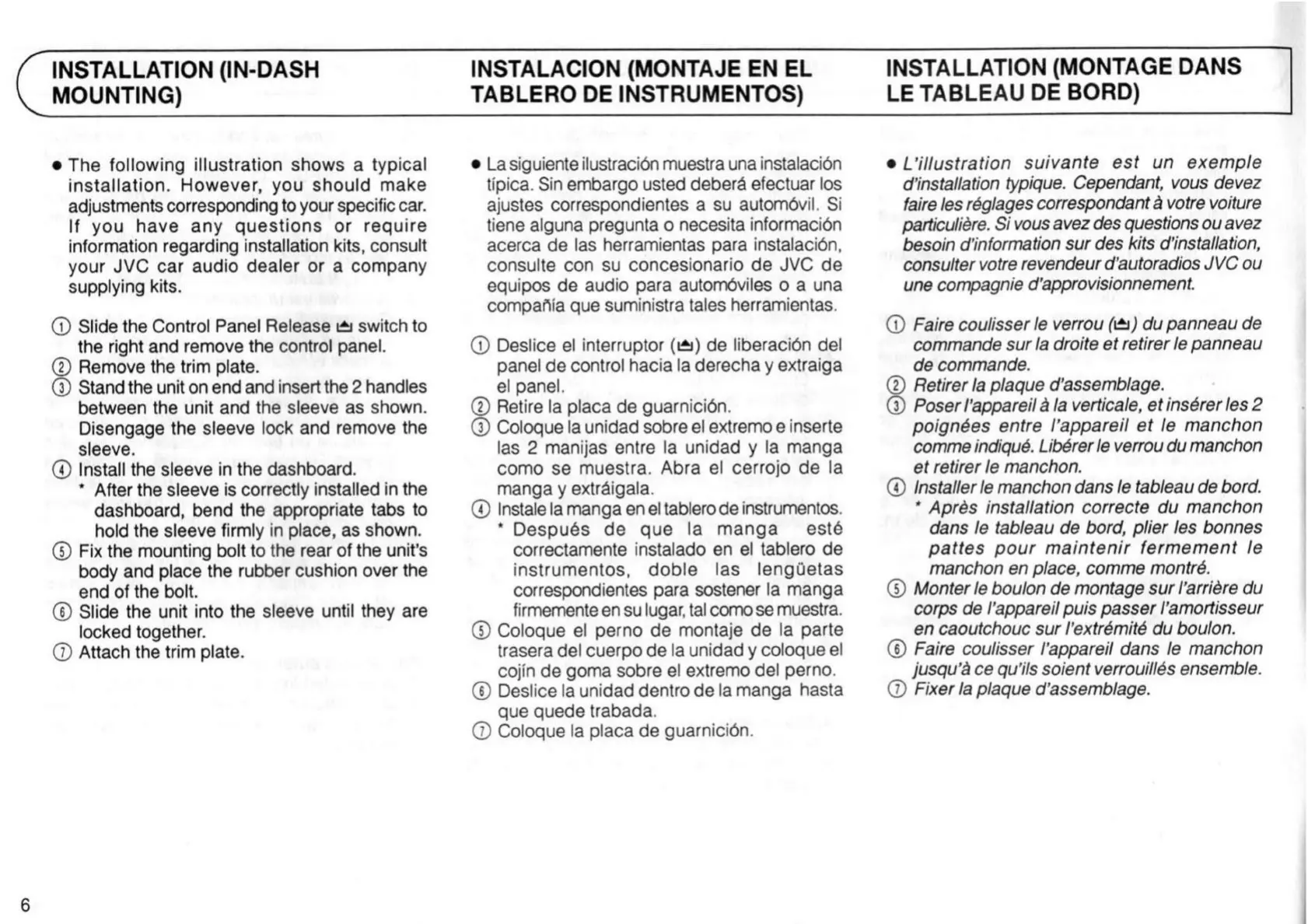

INSTALLATION
(IN-DASH
MOUNTING)
o
The
following
illustration shows
a
typical
installation.
However,
you
should
make
adjustments
corresponding
to
your
specific
car.
If
you
have
any
questions
or
require
information
regarding
installation
kits,
consult
your
JVC
car
audio
dealer
or
a
company
supplying
kits.
6)
Slide
the
Control
Panel Release
at
switch
to
the
right
and
remove
the
control
panel.
(8
Remove
the
trim
plate.
(D
Stand the
unit
on
end
and
insert
the
2
handles
between
the
unit
and
the sleeve
as
shown.
Disengage
the sleeve
lock
and
remove
the
sleeve.
(D Install
the sleeve
in
the
dashboard.
'
After
the
sleeve
is
correctly
installed
in
the
dashboard,
bend
the
appropriate
tabs
to
hold
the sleeve
firmly
in
place,
as
shown.
6)
Fix
the
mounting
bolt
to
the
rear
of
the
unit’s
body
and
place
the rubber
cushion
over
the
end
of
the
bolt.
CID
Slide
the
unit into
the
sleeve
until
they
are
locked
together.
Q)
Attach
the
trim
plate.
INSTALACION
(MONTAJE
EN
EL
TABLERO
DE
INSTRUMENTOS)
0
La
siguiente
ilustracién
muestra
una
instalacibn
tipica.
Sin
embargo
usted
debera
efectuar
Ios
ajustes
correspondientes
a
su
automdvil.
Si
tiene
alguna pregunta
o
necesita
informacién
acerca
de
Ias
herramientas
para
instalacién.
consulte
con su
concesionario
de
JVC
de
equipos
de
audio
para
automéviles
o
a
una
compania
que
suministra
tales
herramientas.
CD
Deslice
el
interruptor
(121)
de
liberacién
del
panel
de
control
hacia
Ia
derecha
y
extraiga
elpanel
Q)
Retire
Ia
placa
de
guarniciOn.
®
Coloque
Ia
unidad sobre
el
extremo
e
inserte
Ias
2
manijas
entre
la
unidad
y
la
manga
como
se
muestra.
Abra
el
cerrojo
de
la
manga
y
extraigala.
G)
Instale
la
manga
en
el
tablero
de
instrumentos.
'
Después
de
que
la
manga
esté
correctamente
instalado
en
el
tablero
de
instrumentos,
doble
Ias
lengfietas
correspondientes
para
sostener
la
manga
firmemente
en
su
lugar.
tal
como
se
muestra.
©
Coloque
el
perno
de
montaje
de
la
parte
trasera
del
cuerpo
de
la
unidad
y
coloque
el
cojin
de
goma
sobre
el
extremo
del
perno.
®
Deslice
la
unidad
dentro
de
la
manga
hasta
que
quede
trabada.
(D
Coloque
Ia
placa
de
guarnicibn.
INSTALLATION
(MONTAGE
DANS
LE
TABLEAU
DE
BORD)
o
L’illustration
suivante
est
un
exemple
d’installation
typique.
Cependant,
vous
devez
faire
les
reg/ages
correspondent
a
votre
voiture
particuliere.
Si
vous
avez
des
questions
ou
avez
besoin
d'information
sur
des
kits
d’installation,
consulter
votre
revendeur
d’autoradios
JVC
ou
une
compagnie
d'approvisionnement.
G)
Faire
coulisser
le
verrou
(I21)
du
panneau
de
commande
sur
la
droite
et
retirer
le
panneau
de
commande.
®
Retirer
la
plaque
d’assemblage.
®
Poser
/’apparei/
a
la
vertica/e,
et
insérer
les 2
poignées
entre
I'appareil
et
la
manchon
comme
indiqué.
Libérer
le
verrou
du
manchon
et
retirer
le
manchon.
G)
Installer
le
manchon
dans
Ie
tableau
de
bord.
'
Aprés
installation correcte
du manchon
dans
le
tableau
de
bord,
plier
les
bonnes
pattes
pour
maintenir
fermement
le
manchon
en place,
comme
montré.
G)
Monter le
boulon
de
montage
sur
I’arriere
du
corps
de
l’appareil
puis
passer
l’amortisseur
en
caoutchouc
sur
/’extrémité
du
boulon.
G)
Faire
coulisser
l’appareil
dans
Ie
manchon
jusqu'a ce
qu’i/s
soient
verrouillés
ensemble.
Q)
Fixer la
plaque
d’assemblage.
