JVC KW-XC405

3
ENGLISH INDONESIA
A

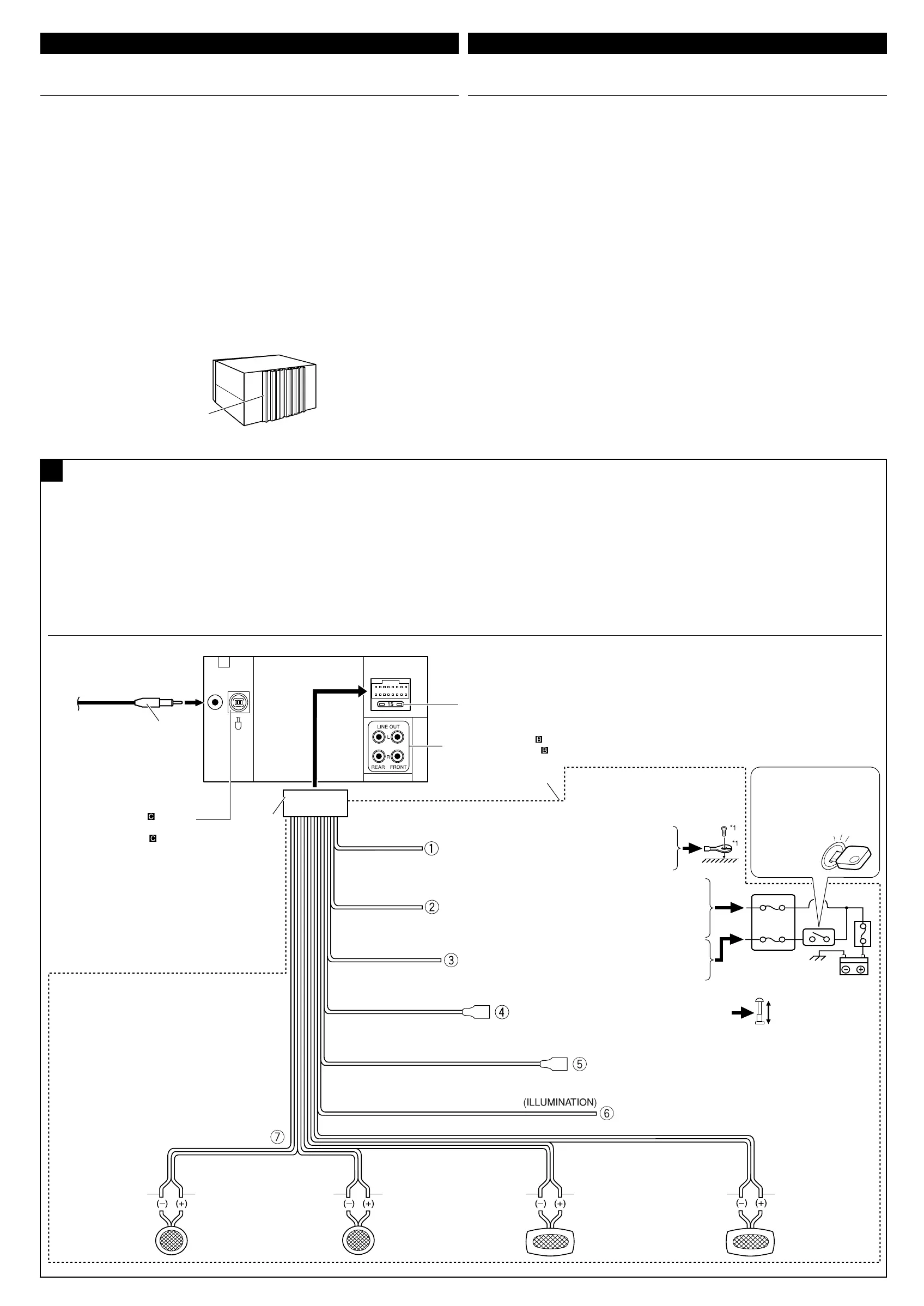

Typical Connections / Ciri khas sambungan-sambungan
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause
serious damage to this unit.
1 Connect the colored leads of the power cord in the order specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
Sebelum penyambungan: Cek perkabelan dalam mobil dengan hati-hati. Penyambungan
yang tidak benar mungkin menyebabkan kerusakan serius pada alat penerima.
1 Sambungkan ujung berwarna dari kabel power dalam urutan spesifikasi pada ilustrasi di
bawah.
2 Sambungkan kabel antena.
3 Akhirnya sambungkan dudukan kabel ke alat penerima.
2
1
3
To external components
(see diagram )
Ke komponent eksternal
(lihat diagram )
15 A fuse
Sekring 15 A
Line out (see diagram
)
Keluaran (lihat diagram )
Black
Hitam
Yellow
*
2
Kuning*
2
Red
Merah
Orange with white stripe
Oranye dengan strip putih
Blue with white stripe
Biru dengan strip putih
Blue
Biru
*
1
Not included for this unit.
*
1
Tidak disediakan untuk alat
penerima.
To metallic body or chassis of the car
Ke besi bodi atau casis dari mobil tersebut
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
Ke sebuah tempat terminal dalam blok sekring disambungkan ke
baterai mobil (abaikan saklar kontak) (konstant 12 V)
To an accessory terminal in the fuse block
Ke sebuah terminal aksesoris dalam blok sekring
To the automatic antenna if any (250 mA max.)
Ke antena otomatis jika ada (maksimum 250 mA)
*
2
Before checking the operation of this unit prior
to installation, this lead must be connected,
otherwise power cannot be turned on.
*
2
Sebelum pengecekan pengoperasian dari alat
penerima ini sebelum pemasangan, ujung ini
harus sudah dihubungkan, selain itu power
tidak dapat dihidupkan.
Right speaker (rear)
Speaker kanan (belakang)
Left speaker (rear)
Speaker kiri (belakang)
Right speaker (front)
Speaker kanan (depan)
Left speaker (front)
Speaker kiri (depan)
White with black stripe
Putih dengan strip
hitam
White
Putih
Gray with black stripe
Abu-abu dengan strip
hitam
Gray
Abu-abu
Green with black stripe
Hijau dengan strip hitam
Green
Hijau
Purple with black stripe
Ungu dengan strip hitam
Purple
Ungu
To the remote lead of other equipment (200 mA max.)
Ke ujung jauh dari peralatan lain (maksimum 200 mA)
To car light control switch
Ke saklar kontrol lampu mobil
Ignition switch
Saklar kontak
Fuse block
Blok sekring
ELECTRICAL CONNECTIONS
To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and
make all electrical connections before installing the unit.
• Be sure to ground this unit to the car’s chassis again after installation.
Notes:
• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your
JVC car audio dealer.
• If noise is a problem...
This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking
or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal
(see connection diagram) to the car’s chassis using shorter and thicker cords, such as copper
braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.
• It is recommended to connect to the speakers with maximum power of more than 50 W (both
at the rear and at the front, with an impedance of 4 Ω to 8 Ω). If the maximum power is less
than 50 W, change “AMP GAIN” setting to prevent the speakers from being damaged (see
page 21 of the INSTRUCTIONS).
• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.
SAMBUNGAN-SAMBUNGAN LISTRIK
Untuk mencegah hubungan pendek, kami menyarankan anda memutuskan sambungan terminal
negatif baterai dan membuat semua sambungan-sambungan listrik sebelum memasang alat
penerima.
• Pastikan untuk mentanahkan alat penerima ini ke casis mobil kembali setelah
pemasangan.
Catatan:
• Ganti sekring dengan voltase yang sudah ditetapkan. Jika sekring sering meledak,
konsultasikan pada penyalur audio mobil JVC anda.
• Jika ada masalah suara desis...
Unit ini dilengkapi dengan filter desis dalam sirkuit daya. Namun, pada beberapa kendaraan,
mungkin ada bunyi klik atau suara desis yang tidak diinginkan. Jika ini terjadi, hubungkan
terminal tanah belakang unit (lihat diagram sambungan) ke casis mobil dengan
menggunakan kabel yang lebih pendek dan lebih tebal, seperti kabel lilitan tembaga atau
kabel kawat gauge. Jika suara desis masih timbul, tanyakan kepada dealer audio mobil JVC
Anda.
• Disarankan untuk menghubungkan speaker-speaker dengan maksimum power lebih dari
50 W (keduanya di belakang dan di depan, dengan sebuah impedansi 4 Ω sampai 8 Ω).
Jika maksimum power kurang dari 50 W, ganti pengaturan “AMP GAIN” (“PENGUATAN
PENGUAT”) untuk mencegah speaker-speaker dari kerusakan (lihat halaman 21 dari BUKU
PETUNJUK).
• Pendingin menjadi sangat panas setelah digunakan. Hati-hati untuk tidak menyentuhnya
ketika memindahkan alat penerima ini.
Heat sink
Pendingin
Rear view
Tampak Samping Belakang
