JVC TH-D6 - 連接交流電源線

10

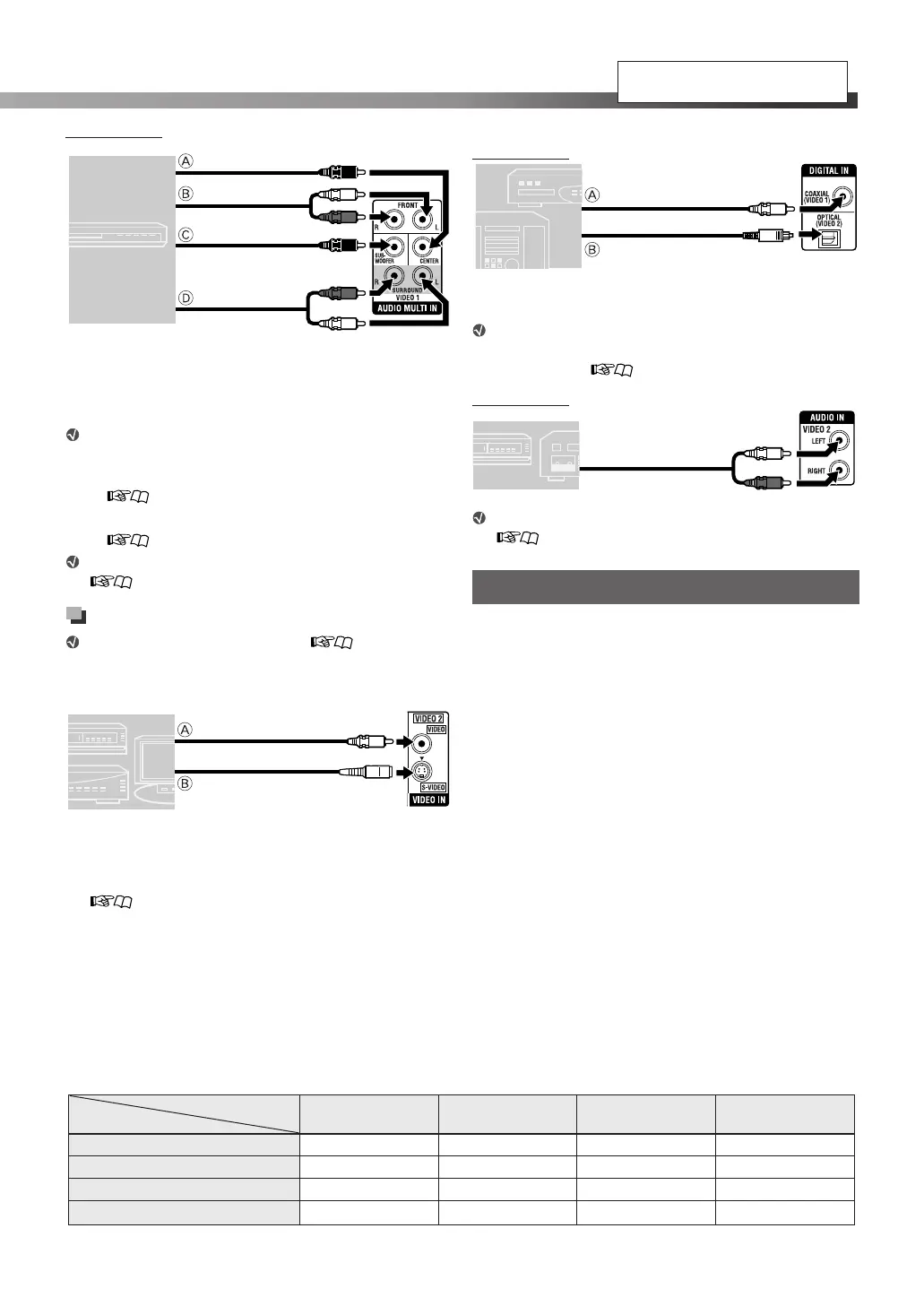

連接模擬組件
想要聆聽由
AUDIO MULTI IN
插孔傳出的聲音，操
作下列步驟：
-
按照下列 “揚聲器放置圖
A
”放置揚聲器
（
7
）。
-
選擇 “
S.SPK R
”作為揚聲器擺放模式。
（
13
）
播放之前選擇 “
5.1CH
”作為音頻輸入設定。
(
14
)
對應 “
VIDEO2
”的連接
選擇 “
VIDEO2
”作為播放源 （
12
) 播放按照
如下所示連接的組件。
視頻連接
*
使用與連接電視機同樣的電纜連接外接組件。
(
9
)
音頻連接
連接數碼組件
音頻輸入設定的初始設定為 “
OPT
”。當使用
COAXIAL
插孔時，播放之前請將設定切換至
“
COAX
”。(
14
)
連接模擬組件
播放之前選擇 “
2CH
”作為音頻輸入設定。
(
14
)
僅在完成所有連接工作之后接插本機。
DVD
播放機等
A
從中央聲道音頻輸出
B
從前左∕右聲道音頻輸出
C
從超重低音揚聲器輸出
D
從環繞左∕右聲道音頻輸出
RCA
針插頭導線 （另購）
復合視頻導線
*
（附帶）
或
S-
視頻導線
*
（另購）
A
從復合視頻輸出
B
從
S-
視頻輸出
對齊
5
標記處。
錄像機等
連接交流電源線
DBS
（直播衛
星業務）調諧
器等
數碼同軸電纜 （另購）
A
從數碼同軸輸出
B
從數碼光學輸出
數碼光學電纜 （另購）
從音頻輸出
RCA
針插頭導線
（另購）
錄像機等
對應每個播放源可用的視頻輸出端子
播放源
端子
DVD
USB
IPod
VIDEO1 VIDEO2
HDMI √√
COMPONENT √
S-VIDEO √√ √
VIDEO
（復合視頻）
√√ √
在所有其它的連接工作尚未完成之
前切勿接插電源線。
