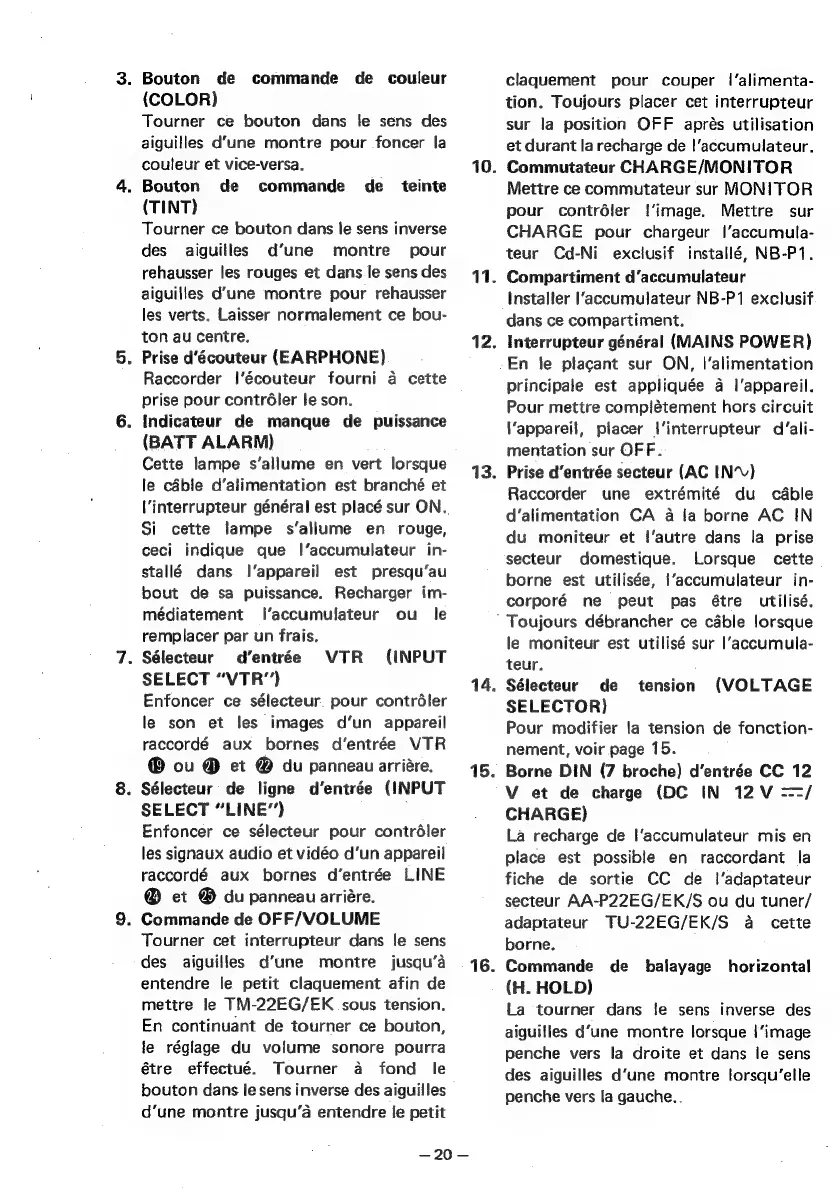

3.
. Bouton de commande
Bouton de commande de couleur
(COLOR)
Tourner ce bouton dans le sens des
aiguilles d’une montre pour foncer la
couleur et vice-versa.
de teinte
(TINT)
Tourner ce bouton dans le sens inverse
des aiguilles d’une montre pour
rehausser les rouges et dans le sens des
aiguilles d’une montre pour rehausser
les verts. Laisser normalement ce bou-
ton au centre.
Prise d’écouteur (EARPHONE)
Raccorder |’écouteur fourni a cette
prise pour contréler le son.
Indicateur de manque de puissance
(BATT ALARM)
Cette lampe s’allume en vert lorsque
le cable d’alimentation est branché et
\‘interrupteur général est placé sur ON.
Si cette lampe s’‘allume en rouge,
ceci indique que |’accumulateur in-
stallé dans l'appareil est presqu’au
bout de sa puissance. Recharger im-
médiatement l’accumulateur ou le
remplacer par un frais.
Sélecteur d’entrée
SELECT “VTR")
Enfoncer ce sélecteur. pour contrdéler
le son et les images d’un appareil
raccordé aux bornes d’entrée VTR
® ou @ et @ du panneau arriére.
Sélecteur de ligne d’entrée (INPUT
SELECT “LINE”’) ,
Enfoncer ce sélecteur pour contréler
les signaux audio et vidéo d’un appareil
raccordé aux bornes d’entrée LINE
@ et @® du panneau arriére.
VTR_ (INPUT
. Commande de OF F/VOLUME
Tourner cet interrupteur dans le sens
des aiguilles d’une montre jusqu’a
entendre le petit claguement afin de
mettre le TM-22EG/EK sous tension.
En continuant de tourner ce bouton,
le réglage du volume sonore pourra
6tre effectué. Tourner a fond le
bouton dans le sens inverse des aiguilles
d’une montre jusqu’a entendre le petit
—~20—
10.
11.
12.
13.
14,
15.
16.
claquement pour couper 1’alimenta-
tion. Toujours placer cet interrupteur
sur la position OFF aprés utilisation
et durant la recharge de l’accumulateur.
Commutateur CHARGE/MONITOR
Mettre ce commutateur sur MONITOR
pour contréler |’image. Mettre sur
CHARGE pour chargeur |’accumula-
teur Cd-Ni exclusif installé, NB-P1.
Compartiment d’accumulateur
Installer l'accumulateur NB-P1 exclusif
dans ce compartiment.
Interrupteur général (MAINS POWER)
En le placant sur ON, I’alimentation
principale est appliquée a l’appareil.
Pour mettre complétement hors circuit
\‘appareil, placer |‘interrupteur d’ali-
mentation sur OFF.
Prise d’entrée secteur (AC IN)
Raccorder une extrémité du cable
d‘alimentation CA a la borne AC IN
du moniteur et l’autre dans la prise
secteur domestique. Lorsque cette
borne est utilisée, !’accumulateur in-
corporé ne peut pas étre utilisé.
' Toujours débrancher ce cable lorsque
le moniteur est utilisé sur l’accumula-
teur.
Sélecteur de tension (VOLTAGE
SELECTOR)
Pour modifier la tension de fonction-
nement, voir page 15.
Borne DIN (7 broche) d’entrée CC 12
V et de charge (DC IN 12V
CHARGE)
La recharge de |’accumulateur mis en
place est possible en raccordant la
fiche de sortie CC de |’adaptateur
secteur AA-P22EG/EK/S ou du tuner/
adaptateur TU-22EG/EK/S a cette
borne.
Commande de balayage horizontal
(H. HOLD)
La tourner dans le sens inverse des
aiguifles d’une montre lorsque |’image
penche vers la droite et dans le sens
des aiguilles d’une montre lorsqu’elle
penche vers la gauche. .
