Kaisai KHC-12RY3 - Page 18

Kod Jednostka montażowa Kod Jednostka montażowa
1 Jednostka główna
11 Zbiornik ciepłej wody użytkowej (do nabycia oddzielnie)
2
11.1
3 SV1: zawór trójdrożny (do nabycia oddzielnie)
11.2
Wężownica 1, wymiennik ciepła pompy ciepła
11.3
Wężownica 2, wymiennik ciepła zest. słonecznego
4.1 Zawór automatycznego usuwania powietrza 12 Filtr (akcesorium)
4.2 Zawór spustowy
P_o: zewnętrzna pompa obiegu (do nabycia
oddzielnie)
13 Zawór zwrotny (do nabycia oddzielnie)
4.3
14 Zawór odcinający (do nabycia oddzielnie)
15 Zawór napełniający (do nabycia oddzielnie)
5 16 Zawór spustowy (do nabycia oddzielnie)
6 P_s: pompa układu solarnego
(do nabycia oddzielnie)
17 Rura wlotowa wody kranowej (do nabycia
oddzielnie)
6.1
Tsolar: czujnik temperatury zest.
układu solarnego (opcjonalny)
18 Kran ciepłej wody (do nabycia oddzielnie)
6.2 Panel słoneczny (do nabycia oddzielnie) 19 Kolektor/rozdzielacz (do nabycia oddzielnie)
7 P_d: pompa cyrkulacji CWU (do nabycia oddzielnie) 20 Zawór przelewowy (do nabycia oddzielnie)
8
FHL
1…n
Pętla ogrzewania podłogowego (do
nabycia oddzielnie)
9 AHS Dodatkowe źródło ciepła (do nabycia
oddzielnie)
Interfejs użytkownika
(sterownik przewodowy)
4
Sprzęgło hydrauliczne lub bufor (do nabycia oddzielnie)
10 Naczynie wzbiorcze (do nabycia oddzielnie)
Tbt1: górny czujnik temperatury sprzęgła
hydraulicznego lub bufora (opcjonalny)
T5: czujnik temperatury zbiornika wody
użytkowej (akcesorium)
T1: czujnik całkowitej temperatury
przepływu wody (opcjonalny)
TBH: grzałka wspomagająca zbiornika ciepłej
wody użytkowej (do nabycia oddzielnie)

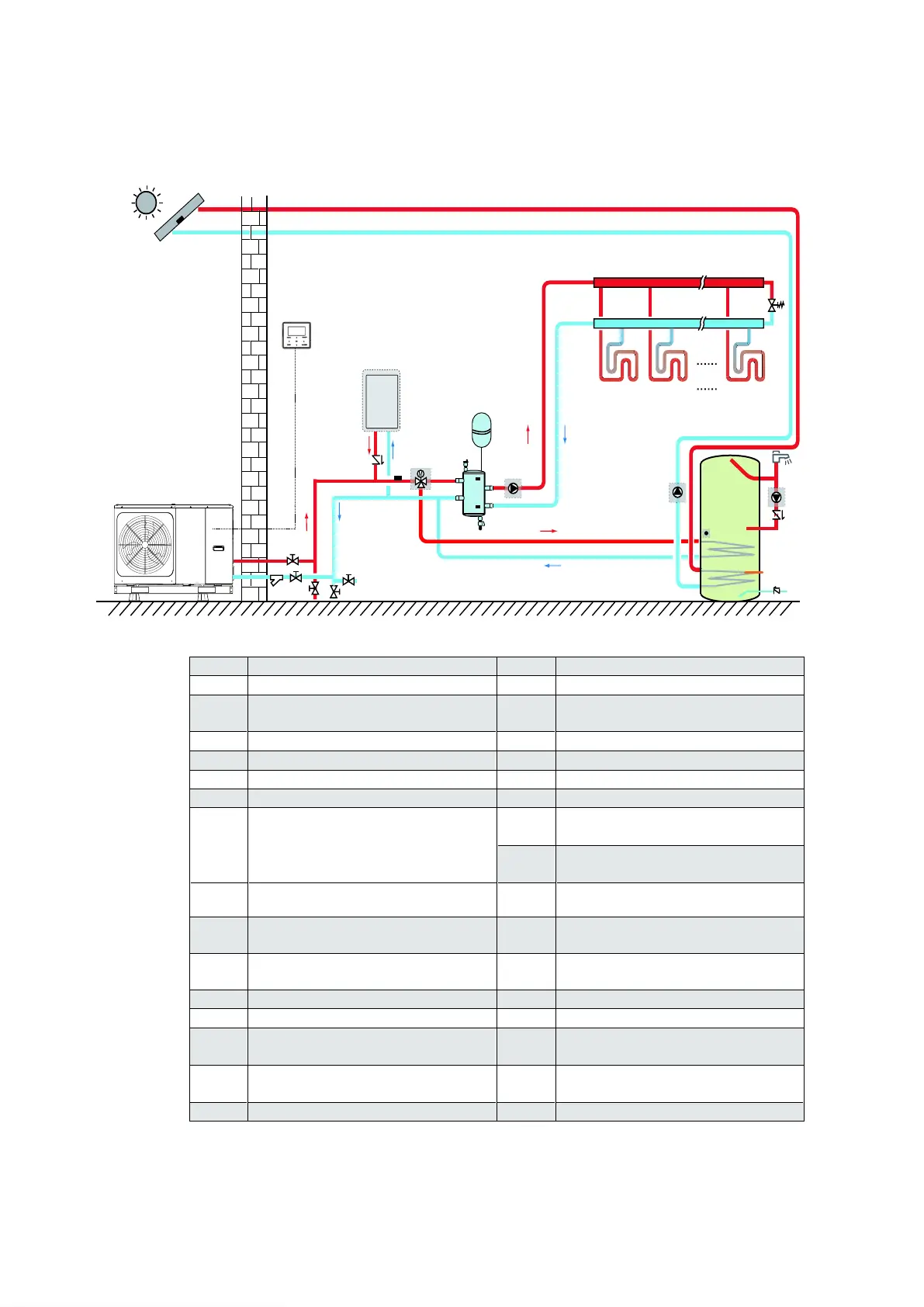

8.1 Zastosowanie 1
Przykłady zastosowań zamieszczono wyłącznie w celach poglądowych.
8 TYPOWE PRZYKŁADY ZASTOSOWAŃ
Zewnętrzna
Wewnętrzna
3
5
6
7
8
4
4.2
4.1
10
13
18
11.2
11
11.3
11.1
13
17
FHL1 FHL2 FHLn
19
20
1
4.4
4.3
6.1
9
AHS
13
16
2
Modbus
15
16
14
12
14
6.2
18
