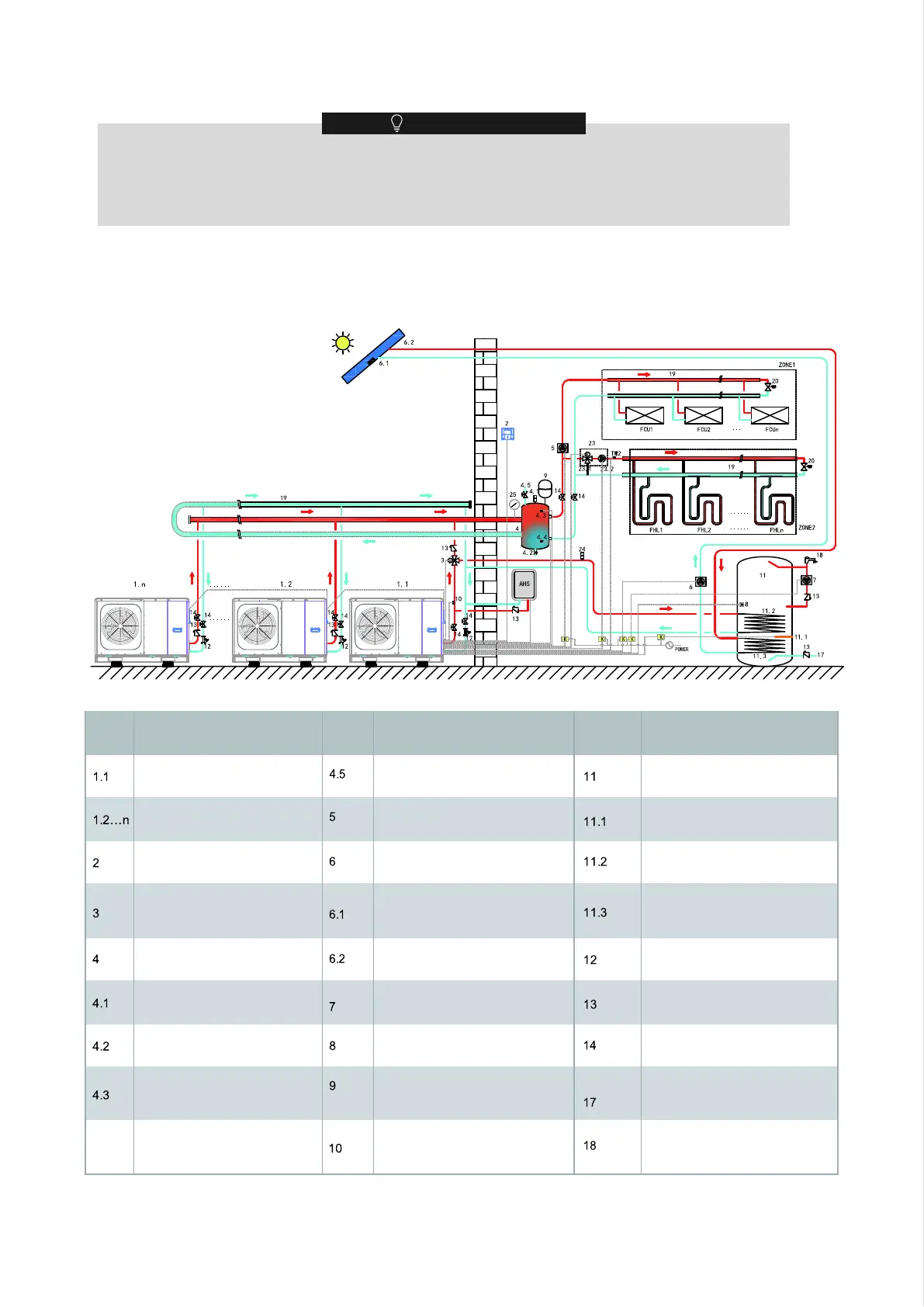

8.3 System kaskadowy
INFORMACJA
1) Strefa 2 może działać tylko w trybie ogrzewania. Gdy tryb chłodzenia jest ustawiony na interfejsie użytkownika i
strefa 1 jest wyłączona, „CL” w 2 strefie zamyka się, system nadal utrzymuje sie w trybie„WYŁ.”. Podczas
instalacji okablowanie termostatów dla strefy 1 i 2 musi być odpowiednie.
2) Zawór spustowy musi być zainstalowany w najniższym położeniu orurowania.
Kod Kod KodJednostka montażowa
Jednostka główna
Jednostka podrzędna
Interfejs użytkownika
(sterownik przewodowy)
SV1: zawór trójdrożny
(do nabycia oddzielnie)
Zbiornik buforowy
(do nabycia oddzielnie)
Zawór automatycznego
usuwania powietrza
Zawór spustowy
Tbt1: górny czujnik temperatu-
ry zbiornika wyrównawczego
(opcjonalny)
Zawór zwrotny (do nabycia
oddzielnie)
Filtr (akcesorium)
Wężownica 2, wymiennik
ciepła zest. solarnego
Wężownica 1, wymiennik ci
epła pompy ciepła
TBH: grzałka wspomagająca
zbiornika ciepłej wody użytkowej
Zbiornik ciepłej wody użytkowej
(do nabycia oddzielnie)
Naczynie wzbiorcze (do nabycia
oddzielnie)
T5: czujnik temperatury zbiornika
wody użytkowej (akcesorium)
Jednostka montażowa Jednostka montażowa
T1: czujnik całkowitej temperatury
przepływu wody (opcjonalny)
Zawór napełniający
Zawór odcinający (do nabycia
oddzielnie)
Kran ciepłej wody (do nabycia
oddzielnie)
Rura wlotowa wody kranowej
(do nabycia oddzielnie)
P_O: zewnętrzna pompa
obiegu (do nabycia oddzielnie)
P_S: pompa układu solarnego
(do nabycia oddzielnie)
T solar: czujnik temperatury
zest. solarnego (opcjonalny)
Panel układu solarnego
(do nabycia oddzielnie)
P_D: pompa cyrkulacji
CWU (do nabycia oddzielnie)
23
