2
5.3
1
7
3
4
5.4
5.5
5.1
5.2
6
8
9
12
11
10
1
4
5.4
5.5
6
9
11
10
3
7
8
12
2
5.3
Kod
1
2
3
4
5
6
7
8
9
10
11
12
Jednostka montażowa
Zawór automatycznego
usuwania powietrza
Grzałka dodatkowa
Naczynie wzbiorcze
Rura chłodziwa gazowego
Czujniki temperatury
Rura chłodziwa ciekłego
Przełącznik przepływu
Pompa
Płytowy wymiennik ciepła
wylotu wody
Zawór bezpieczeństwa
Rura wlotu wody
Wyjaśnienie
Wyrównuje ciśnienie w układzie wody
Odpowiada za obieg wody w obiegu wody.
Oddaje ciepło chłodziwa do wody.
/
/
/
/
Powietrze pozostałe w obiegu wody będzie automatycznie
usuwane.
Zapewnia dodatkową wydajność grzewczą, gdy wydajność
grzewcza pompy ciepła jest niewystarczająca z uwagi na
bardzo niską temperaturę zewnętrzną. Dodatkowo chroni
orurowanie zewnętrzne obiegu wody przed zamarznięciem.
Cztery czujniki temperatury określają temperaturę wody i
chłodziwa w różnych punktach w obiegu wody.
5.1-T2B, 5.2-T2, 5.3-T1 (opcjonalne), 5.4-TW_out, 5.5-TW_in
Wykrywa poziom przepływu wody, aby chronić sprężarkę i
pompę wody w przypadku niewystarczającego przepływu wody.
Zapobiega powstawaniu nadmiarowego ciśnienia wody poprzez
otwarcie przy 3 barach i odprowadzenie wody z obiegu wody.
6 kW z grzałką dodatkową
6 kW bez grzałki dodatkowej
8~16 kW bez grzałki dodatkowej
8~16 kW z grzałką dodatkową

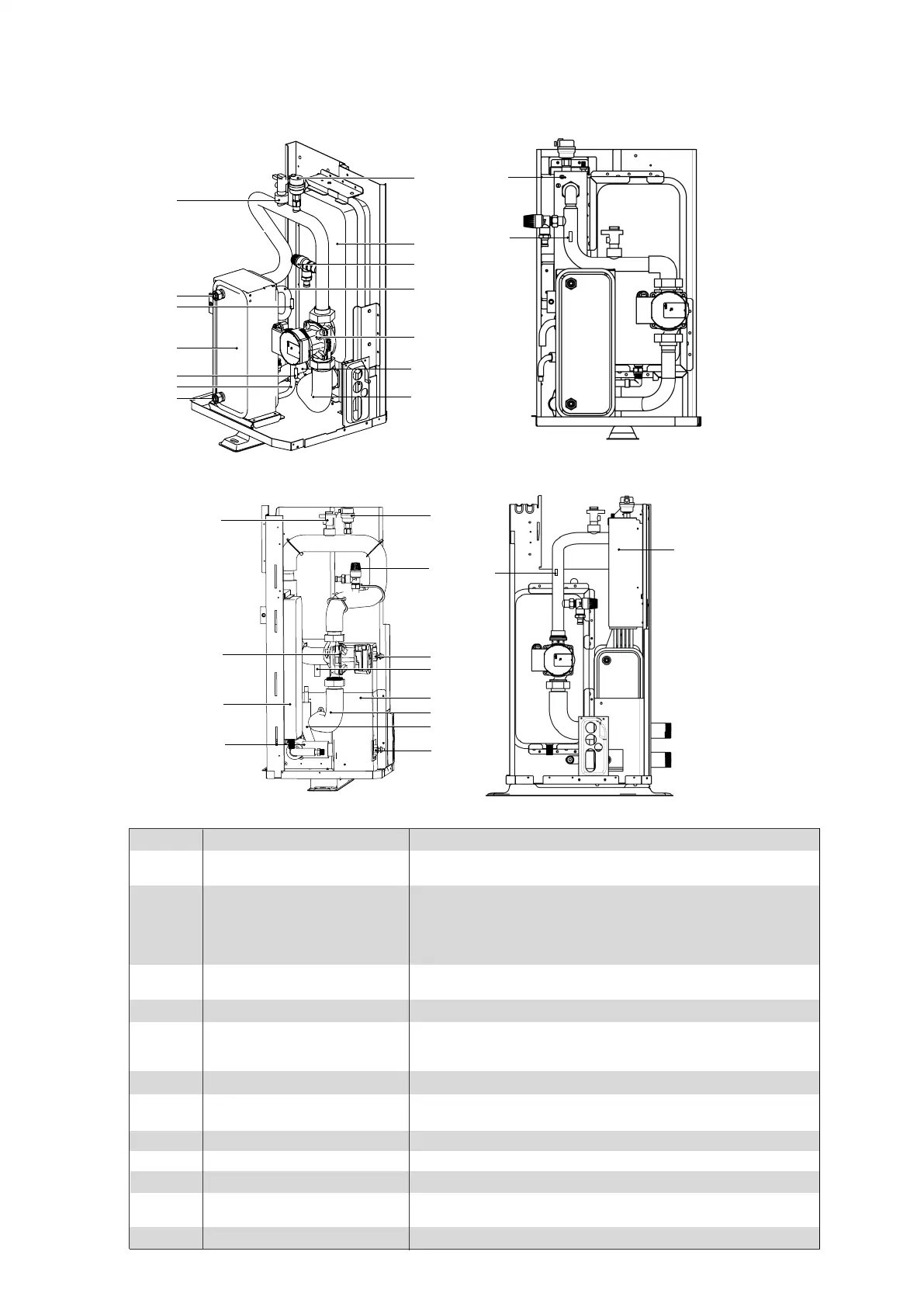

9.2 Główne komponenty
9.2.1 Moduł hydrauliczny
26
