FHL1: FHL2: FHLn
19
20
1
15
16
14
12
14
16
2
15
Zawór odcinający (do nabycia oddzielnie)
Interfejs użytkownika (akcesorium)
9
Zawór napełniający (do nabycia oddzielnie)
Sprzęgło hydrauliczne lub bufor (do nabycia oddzielnie)
Zawór spustowy (do nabycia oddzielnie)
4.2
Zawór automatycznego usuwania powietrza
Kolektor/rozdzielacz (do nabycia oddzielnie)
5
Zawór spustowy
P_o: zewnętrzna pompa obiegu (do nabycia oddzielnie)
Naczynie wzbiorcze (do nabycia oddzielnie)
12
FHL
1…n
Pętla ogrzewania podłogowego
(do nabycia oddzielnie)
Zawór przelewowy (do nabycia oddzielnie)

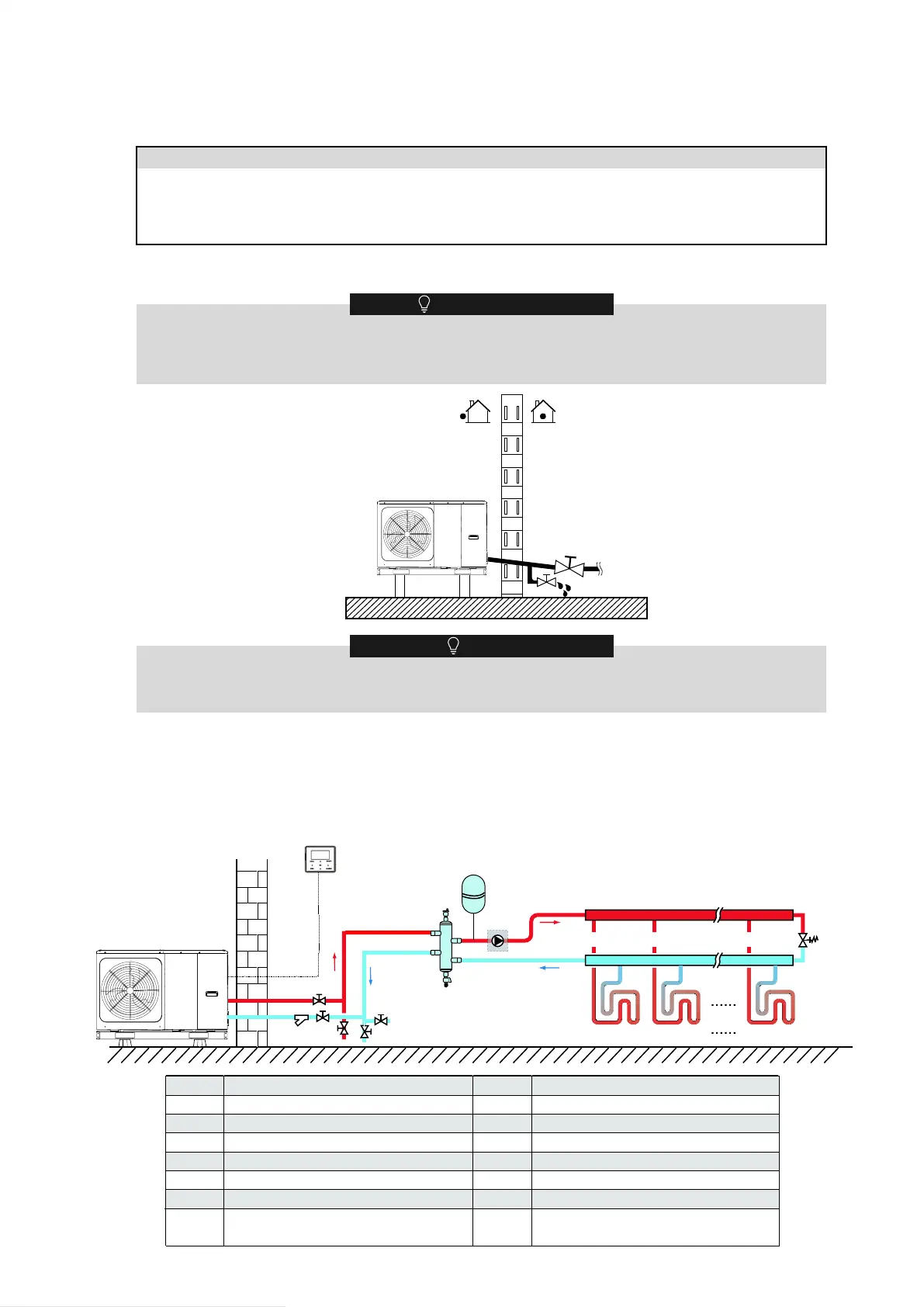

9.4.1 Sprawdź obieg wody
Jeśli instalację wyposażono w zbiornik ciepłej wody użytkowej (do nabycia oddzielnie), zapoznaj się z instrukcją
montażu i obsługi zbiornika ciepłej wody użytkowej. Jeśli w układzie nie znajduje się glikol (środek chroniący przed
zamarzaniem) i dojdzie do awarii zasilania lub pompy, opróżnij układ (zgodnie z poniższym rysunkiem).
INFORMACJA
Jeśli podczas mrozu woda nie zostanie usunięta z układu, a jednostka będzie nieużywana, zamarznięta woda może
uszkodzić elementy obiegu wody.
INFORMACJA
Jednostka jest wyposażona we wlot i wylot wody łączące z obiegiem wody. Obieg musi przygotować licencjonowany
technik. Obwód musi być zgodny z obowiązującym prawem.
Z jednostki można korzystać wyłącznie w przypadku zamkniętego układu wody. Zastosowanie w otwartym obiegu wody
może być przyczyną nadmiarowej korozji orurowania wody.
Przykład:
Wewnętrzna
Zewnętrzna
Modbus
9.4 Obieg wodny
Uwzględnione zostały wszystkie długości i odległości orurowania.
Wymogi
Maksymalna dopuszczalna długość kabla termistora wynosi 20 m. To maksymalna dopuszczalna odległość pomiędzy
zbiornikiem ciepłej wody użytkowej a jednostką (dotyczy wyłącznie instalacji ze zbiornikami ciepłej wody użytkowej).
Kabel termistora dołączony do zbiornika ciepłej wody użytkowej ma 10 mdługości. Aby zoptymalizować wydajność,
zalecamy montaż zawora trójdrogowego i zbiornika ciepłej wody użytkowej jak najbliżej jednostki.
