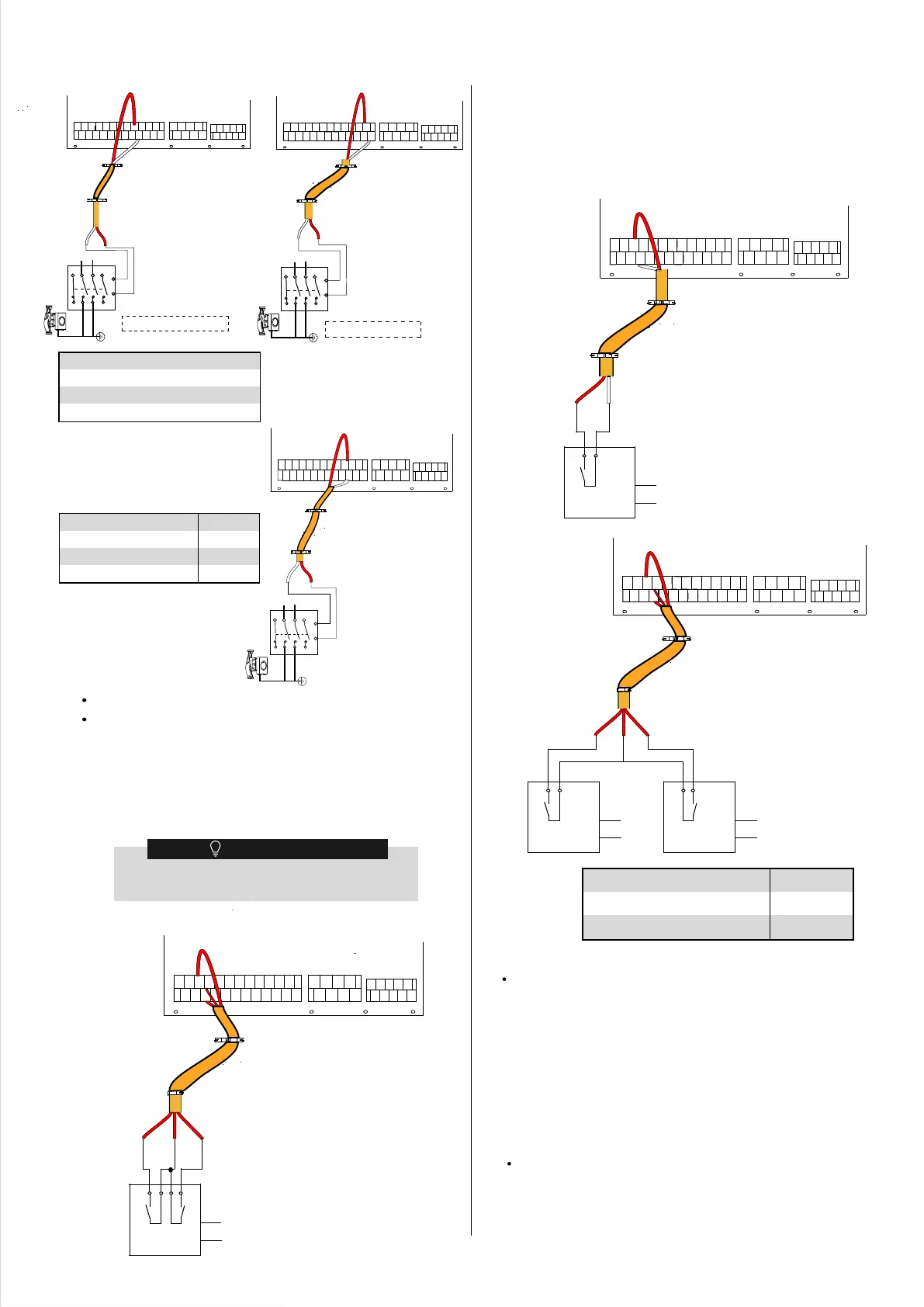

Istnieją trzy opcje podłączenia kabla termostatu (jak na powyższym rysunku),
zależnie od zastosowania.
Metoda A (Kontrola ust. trybów)
RT może kontrolować grzanie i chłodzenie indywidualnie, podobnie jak kontroler
JCW z 4 rurami. Gdy moduł hydrauliczny ma połączenie z zewnętrznym sterownik-
iem temperatury, w interfejsie użytkownika w DLA SERWISANTA w pozycji TERMO-
STAT POK. ustaw opcję UST. TRYB.:
A.1 Gdy wykryte napięcie jednostki wyniesie 230 V AC pomiędzy C a L1, jednostka
będzie działać w trybie chłodzenia.
A.2 Gdy wykryte napięcie jednostki wyniesie 230 V AC pomiędzy H a L1, jednostka
będzie działać w trybie grzania.
A.3 Gdy wykryte napięcie jednostki wyniesie 0 V AC w przypadku obu stron (C-L1,
H-L1), jednostka zaprzestanie grzania lub chłodzenia przestrzeni.
A.4 Gdy wykryte napięcie jednostki wyniesie 230 V AC w przypadku obu stron (C-L1,
H-L1), jednostka będzie pracować w trybie chłodzenia.
Metoda B (Kontrola jednej strefy)
RT — dostarcz sygnał przełączania do jednostki. W interfejsie użytkownika w DLA
SERWISANTA w pozycji TERMOSTAT POK. ustaw opcję JEDN. STREF.:
B.1 Gdy wykryte napięcie jednostki wyniesie 230 V AC pomiędzy H a L1, jednostka
włączy się.
B.2 Gdy wykryte napięcie jednostki wyniesie 0 V AC pomiędzy H a L1, jednostka
wyłączy się.
Napięcie
Maks. natężenie robocze (A)
Rozmiar oprzewodowania (mm
2
)
220–240 V AC:
0,2
0,75
Metoda C
RT1
WEJŚCIE
ZASILANIA
RT2
WEJŚCIE
ZASILANIA
C
H
zone1 zone2
(Kontrola dwóch stref)
(Kontrola jednej strefy)
Metoda B
wejście
zasilania
H
5) Informacje dotyczące termostatu pokojowego:
C
wejście
zasilania
H
Metoda A
Termostat pokojowy typu 1 (wysokie napięcie):
Zależnie od typu termostatu dostępne są dwie opcje
podłączenia.
INFORMACJA
(Kontrola ust. trybów)
a) Procedura
Podłącz kabel do odpowiednich złącz (patrz rysunek).
Zamocuj kabel.
Termostat pokojowy typu 1 (wysokie napięcie): „WEJŚCIE ZASILANIA”
dostarcza napięcie robocze do RT, ale nie dostarcza napięcia bezpośrednio
do złącza RT. Złącze „15 L1” zapewnia napięcie 220 V do złącza RT. Złącze
„15 L1” łączy główne złącze zasilania L jednofazowego zasilacza.
Termostat pokojowy typu 2 (niskie napięcie): „WEJŚCIE ZASILANIA” dostarc-
za napięcie robocze do RT.
Zasilacz
Pompa cyrkulacji CWU
CN5
Typ sygnału złącza sterowania
Napięcie
Maks. natężenie robocze (A)
Rozmiar oprzewodowania (mm
2
)
Typ 2
220–240 V AC:
0,2
0,75
4) Do Pompy C strefy drugiej oraz Pompy D cyrkulacji CWU
Zasilacz
Pompa c (pompa strefy 2)
KM2
7 53 1
A1
A2
4 26 8
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
10
22
Zasilacz
Typ sygnału złącza sterowania
Napięcie
Maks. natężenie robocze (A)
Rozmiar oprzewodowania (mm
2
)
Typ 2
220–240 V AC:
0,2
0,75
Informacje dotyczące zewnętrznej pompy
obiegu P_o:
