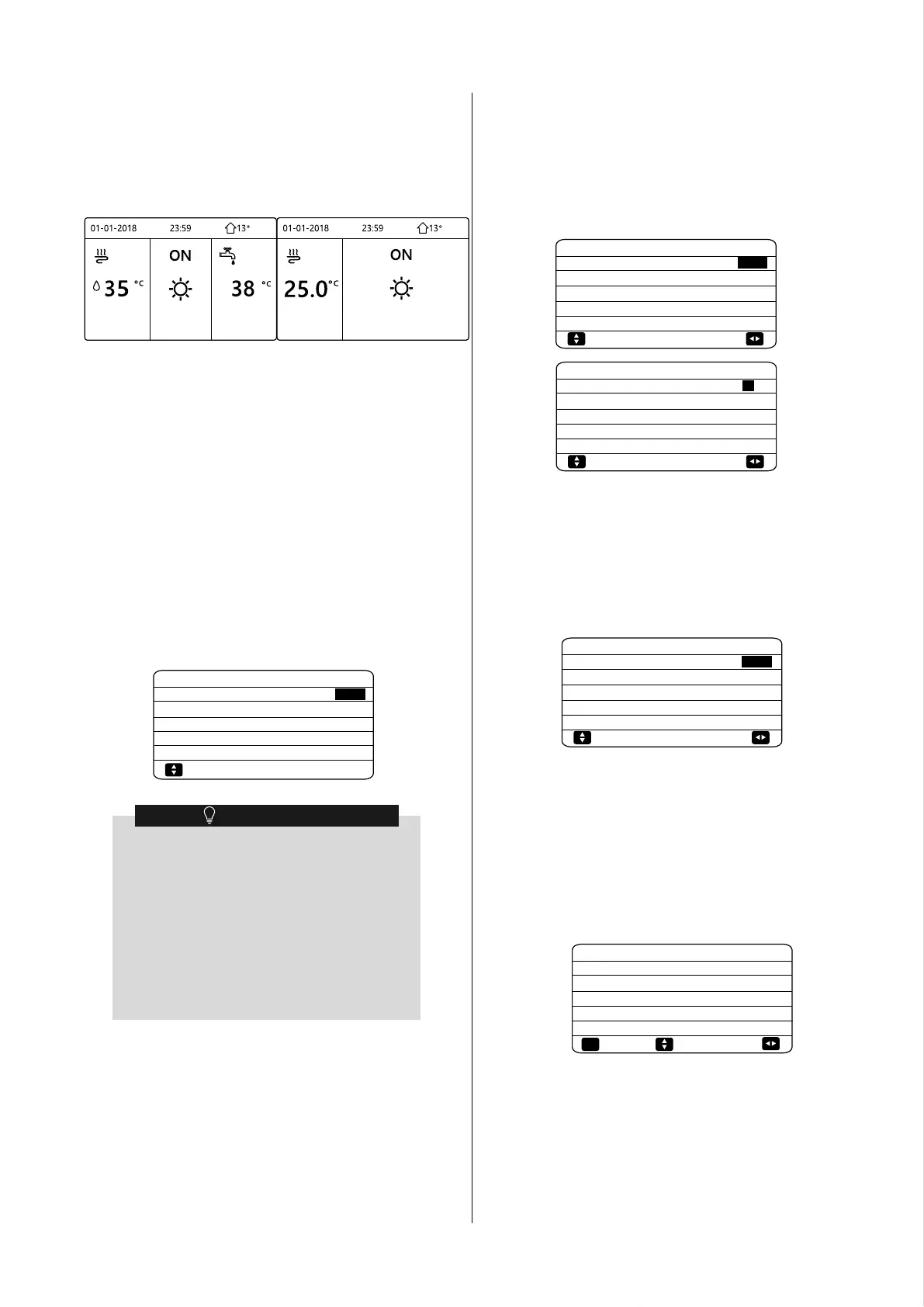

2
Wybierz MENU > DLA SERWISANTA > 8. KONF.
WYJAZDU NA WAKACJE Przyciśnij OK. Wyświetlona
zostanie poniższa strona:
Funkcja KONF. WYJAZDU NA WAKACJE pozwala
skonfigurować temperaturę wody wychodzącej, aby
zapobiec zamarzaniu podczas wyjazdu na wakacje.
10.5.8 KONF. WYJAZDU NA WAKACJE
Przyciskami przewijaj pozycje i ustaw numer
telefonu. Numer telefonu może zawierać maksymalnie 13
cyfr. Jeśli numer telefonu jest krótszy niż 12 cyfr, wprow-
adź znak ■ jak na przykładzie poniżej.
10.5.9 ROZMOWA Z SERWISANTEM
Monterzy mogą skonfigurować numer telefonu lokalnego
dystrybutora w menu ROZMOWA Z SERWISANTEM.
Jeśli jednostka nie działa prawidłowo, zadzwoń na
podany numer i poproś o pomoc. Wybierz kolejno MENU
> DLA SERWISANTA > ROZMOWA Z SERWISANTEM.
Przyciśnij OK. Wyświet-lona zostanie poniższa strona:
REGULACJA
OK
POTWIERDZ
20°C
20°C
8 KONF. WYJAZDU NA WAKACJE
8.1 T1S_H.A._H
8.2 T5S_H.A._DHW
REGULACJA
9 ROZMOWA Z SERWISANTEM
NR TEL. *******************
NR TEL. KOM. ****************
Wybierz MENU > DLA SERWISANTA > 7. INNE
ŹRÓDŁO CIEPŁA i przyciśnij OK. Wyświetlona zostanie
poniższa strona:
Funkcja INNE ŹRÓDŁO CIEPŁA służy do konfiguracji
parametrów grzałki dodatkowej, dodatkowych źródeł
ciepła i zestawu energii słonecznej.
10.5.7 Inne ŹRÓDŁO CIEPŁA
30 MIN
-5°C
5°C
30 MIN
5°C
7 INNE ŹRÓDŁO CIEPŁA
7.1 dT1_IBH_ON
7.2 t_IBH_DELAY
7.3 T4_IBH_ON
7.4 dT1_AHS_ON
7.5 t_AHS_DELAY
REGULACJA
1/2
-5°C
7 INNE ŹRÓDŁO CIEPŁA
7.6 T4_AHS_ON
7.7 LOK. IBH
7.8 P_IBH1
7.9 P_IBH2
7.10 P_TBH
REGULACJA
2/2
0,0 kW
0,0 kW
2,0 kW
Jeśli w pozycjach PODW. STREF. i TEMP. POMIESZC-
ZENIA ustawisz pozycję TAK, a w pozycji TEMP.
PRZEPŁYWU WODY ustawisz pozycję TAK lub NIE,
wyświetlona zostanie poniższa strona.
W tym przypadku wartość ustawienia strefy 1 wynosi
T1S, a wartość ustawienia strefy 2 wynosi T1S2.
NIE
6 TERMOSTAT POK.
6.1 TERMOSTAT POK.
REGULACJA
Strona główna (strefa 1)
Dodatkowe strona (strefa 2)
(Działa funkcja podw. stref.)
W tym przypadku wartość ustawienia strefy 1 wynosi T1S, a
wartość ustawienia strefy 2 wynosi T1S2 (odpow-iednia
wartość TIS2 jest obliczana na bazie krzywych związanych
z klimatyzacją).
10.5.6 TERMOSTAT POKOJOWY
Funkcja TERMOSTAT POKOJOWY jest dostępna
do konfiguracji
w obecności termostatu pokojowego.
Konfiguracja pozycji TERMOSTAT POKOJOWY
Wybierz kolejno MENU > DLA SERWISANTA > 6.
TERMOSTAT POKOJOWY. Przyciśnij OK. Wyświetlona
zostanie poniższa strona:
TERMOSTAT POK. = NIE, brak termostatu
pokojowego.
TERMOSTAT POK. = UST. TRYB., oprzewodowan-
ie termostatu pokojowego metodą A.
TERMOSTAT POK. = JEDN.STREF.,
oprzewodowanie termostatu pokojowego metodą B
TERMOSTAT POK. = PODW. STREF. Oprze-
wodowanie termostatu pokojowego metodą C (patrz
sekcja 9.7.6 „Połączenie innych komponentów /
Informacje dotyczące termostatu pokojowego”)
INFORMACJA
PĘTLA RURY
