18 Español

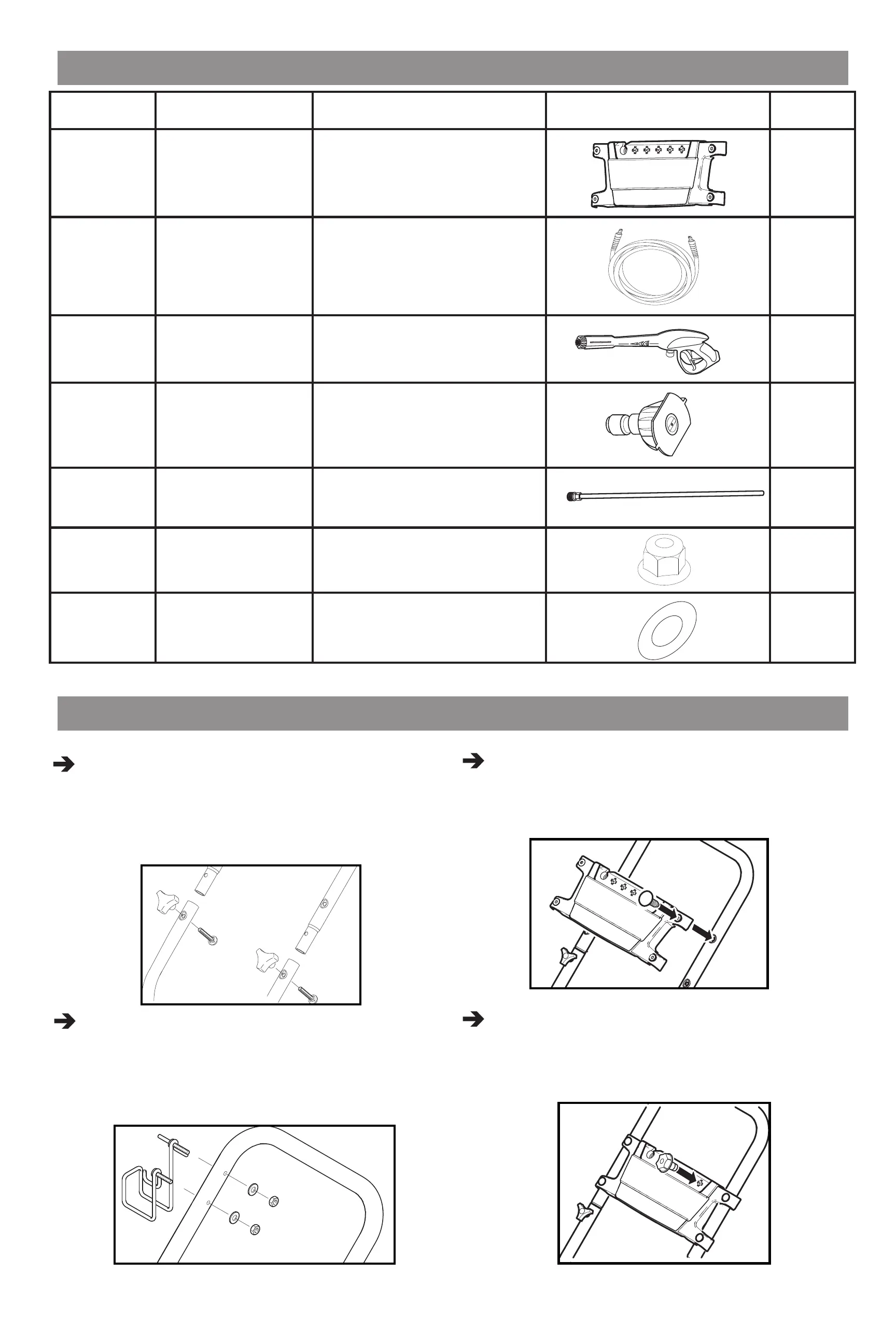

Descripción Objetivo Dibujo Cant.
E
Portaboquillas Ensamble de Soporte
de Pistola
1
F
Manguera de
Alta Presión
Ensamble de Pistola
Dosifi cadora
1
G
Pistola
Dosifi cadora
Ensamble de Pistola
Dosifi cadora
1
H
Kit de Boquillas
de Conexión
Rápida
Ensamble de Kit
Boquillas
1
I
Barra
Pulverizadora
Ensamble de Barra Pul-
verizadora
1
J
Tuerca Ensamble de Soporte
de Pistola
2
K
Arandela Ensamble de Soporte
de Pistola
2
Partes (Incluidas)
Montaje
PASO 1:
Conecte el mango al cuerpo de la limpiadora
a presión. Alinie los orifi cios, inserte los per-
nos (B) y apriete con la perilla (A).
PASO 2:
Monte el soporte de la pistola (D) con las
tuercas (J) y arandelas (K) al mango de la
limpiadora a presión
.
PASO 3:
Monte el soporte de boquilla (E) la limpiadora
a presión con los remaches de nylon (C).
PASO 4:
Colocar las boquillas de conexión rápida (H)
en el soporte de boquilla (E).
