Símbolos en el equipo
Descripción del equipo
Según el modelo seleccionado, existen diferencias en
el equipamiento. El equipamiento específico se descri-
be en el embalaje del equipo.
Véanse las figuras en la página de gráficos.
Figura A
1 Conexión de la manguera de aspiración
2 Conexión de la manguera de pulverización
3 Cabezal del equipo
4 Interruptor para pulverizar agua y detergente
5 Interruptor ON/OFF de aspiración
6 Hendidura de agarre en el cabezal del equipo
7 Asa de transporte
8 Botón de desbloqueo del depósito de agua fresca
9 Depósito de agua fresca
10 Almacenamiento, cable de conexión a la red
11 Cable de conexión a la red con conector de red
12 Depósito
13 Soporte para tubos de aspiración y accesorios
14 Rodillo de dirección (5x)
15 Bolsa de filtro
16 Filtro de cartucho
17 Manguera de pulverización y aspiración con palan-
ca de pulverización y botón de bloqueo
18 Tubos de aspiración de pulverización 2 x 0,5 m (2x)
19 Boquilla de lavado de suelo con accesorio para
suelos resistentes
20 ** Boquilla de lavado para acolchado
21 ** Boquilla de lavado para ranuras
22 ** Boquilla para suelos con clips con accesorio para
alfombras y suelos resistentes para aspirar en seco
o líquidos
23 ** Boquilla para acolchado para aspirar en seco
24 ** Boquilla para ranuras para aspirar en seco
25 ** Boquilla para ranuras para aspirar en seco extra-
larga
26 ** Boquilla para suelos conmutable para alfombras
y suelos resistentes para aspirar en seco
27 ** Detergente RM 519 (100 ml)
28 ** Detergente RM 519 (1000 ml)
** en función de la variante de equipamiento
Puesta en funcionamiento
Nota
Para desmontar el cabezal del equipo, primero hay que
retirar el depósito de agua fresca y plegar el asa de
transporte lateralmente hacia abajo.
Desmontaje del depósito de agua fresca
1. Pulse la tecla de desbloqueo.
2. Retirar el depósito de agua fresca.
Figura B
Retirada del cabezal del equipo
1. Tire del asa de transporte hacia delante.
Figura C
El cabezal del aparato está desbloqueado.
2. Retire el cabezal del equipo.
Figura D
Montaje de los rodillos de dirección
1. Retire los rodillos de dirección del recipiente.
Figura D
2. Ponga el recipiente boca abajo.
3. Introduzca los rodillos de dirección en las aberturas
del suelo del recipiente hasta el tope.
Figura E
4. Ponga el recipiente boca abajo.
Colocación del cabezal del equipo
1. Coloque el cabezal del equipo sobre el recipiente.
2. Tire del asa de transporte hacia arriba.
El cabezal del aparato está bloqueado.
Figura F
Montaje del depósito de agua fresca
1. Inserte el depósito de agua fresca en la parte infe-
rior.
2. Presione el depósito de agua fresca contra el cabe-
zal del equipo en la parte superior.
3. Asegúrese de que el depósito de agua fresca está
encajado.
Figura G
Conexión de la manguera de aspiración y
pulverización
1. Conecte la manguera de aspiración y pulverización
a la conexión del equipo; ambas piezas deben en-
cajar de forma audible.
Figura H
2. Monte los accesorios según sea necesario. Véase
el capítulo: Montaje de los accesorios.

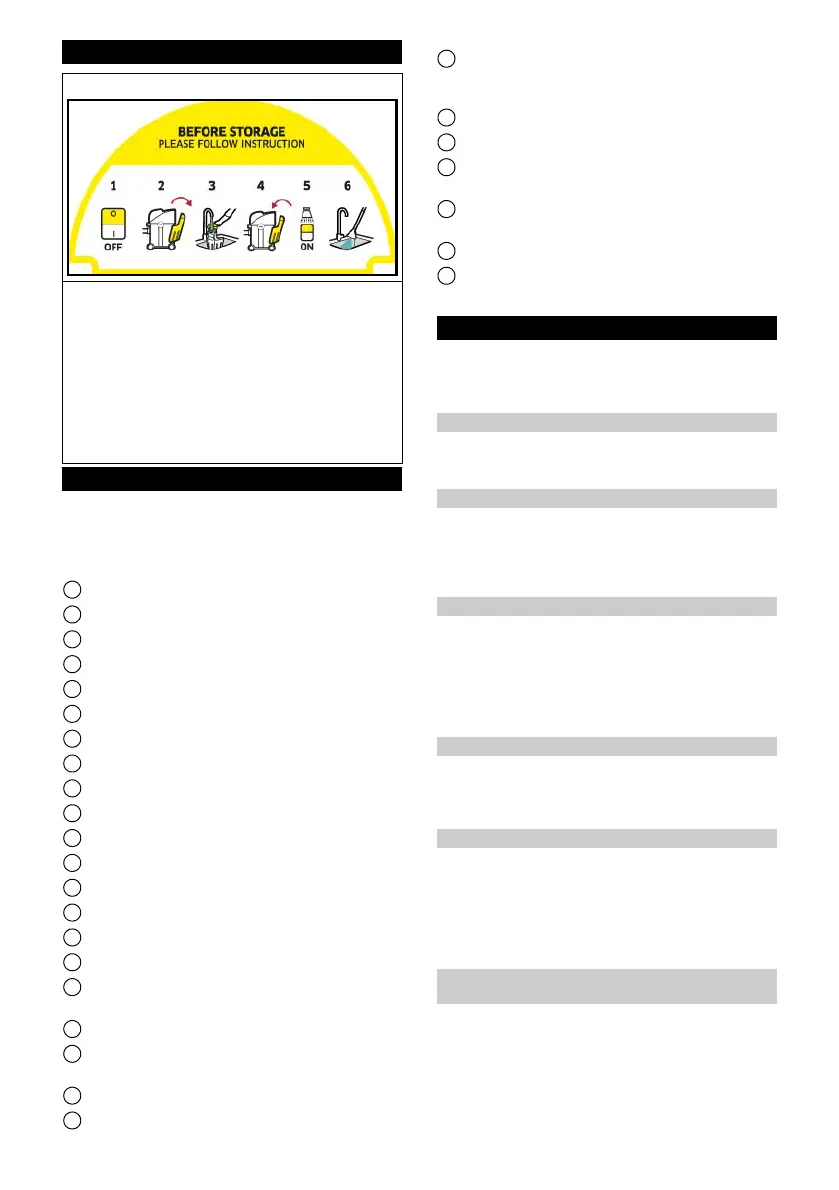

En la superficie de almacenamiento del equipo hay una
pegatina que describe cómo limpiar el equipo antes de
guardarlo:
1 Desconectar el equipo.
2 Retirar el depósito de agua fresca.
3 Llenar el depósito de agua fresca con aprox. 1 litro
de agua limpia.
4 Insertar el depósito de agua limpia.
5 Pulsar el interruptor para pulverizar.
6 Escurrir el agua de pulverización sobre el lavabo.
Véase también el capítulo Finalización del servicio
