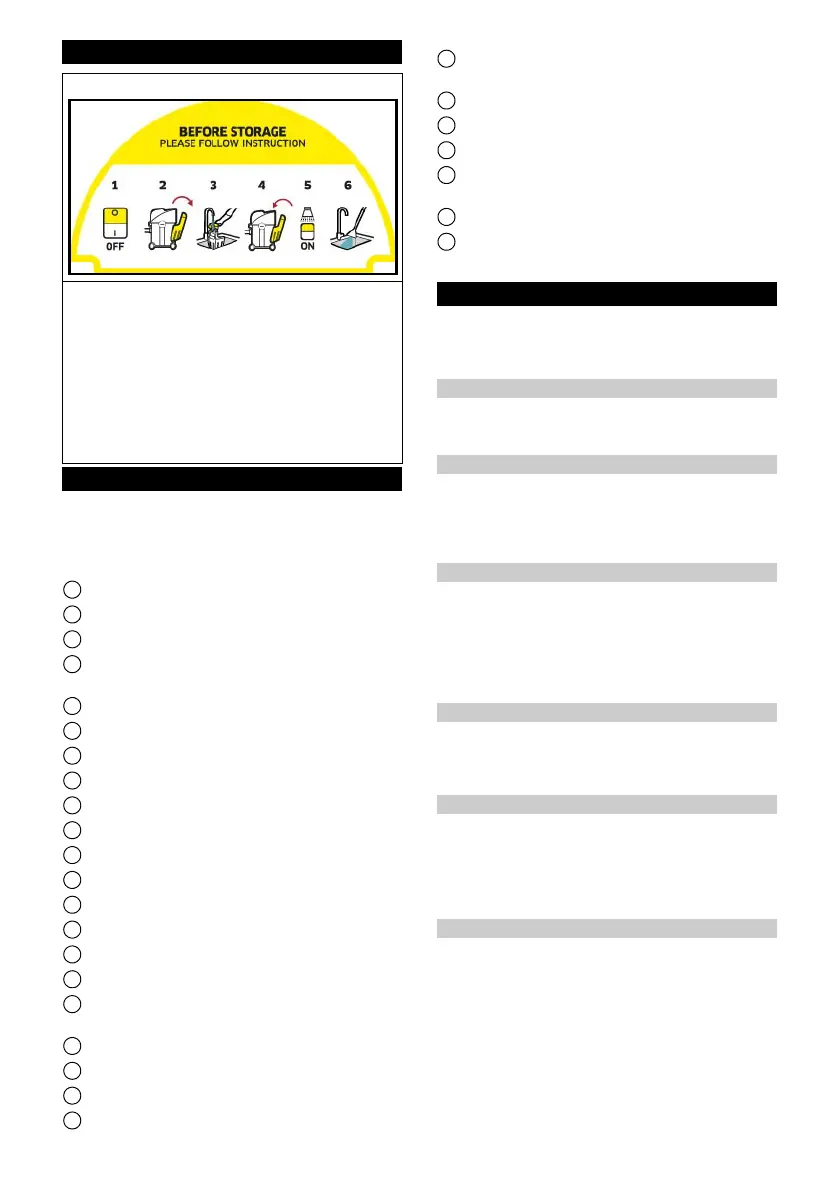

Symbolen op het apparaat
Beschrijving apparaat
Afhankelijk van het gekozen model zijn er verschillen in
de uitrusting. De specifieke apparatuur wordt beschre-
ven op de verpakking van het desbetreffende apparaat.
Afbeeldingen, zie pagina met grafieken.
Afbeelding A
1 Aansluiting zuigslang
2 Aansluiting sproeislang
3 Apparaatkop
4 Schakelaar voor het sproeien van water en reini-
gingsmiddel
5 Aan/uit-schakelaar voor zuigen
6 Verzonken greep op de apparaatkop
7 Handgreep
8 Ontgrendelingsknop schoonwaterreservoir
9 Schoonwaterreservoir
10 Opbergvak, netaansluitkabel
11 Netaansluitkabel met stekker
12 Reservoir
13 Houder voor zuigbuis en toebehoren
14 Zwenkwielen (5x)
15 Filterzak
16 Patronenfilter
17 Sproeizuigslang met sproeihendel en vergrendel-
knop
18 Sproeizuigbuizen 2 x 0,5 m (2x)
19 Vloersproeier met hulpstuk voor harde vloeren
20 ** Kussensproeier
21 ** Voegensproeier
22 ** Vastklik-vloersproeier met hulpstuk voor tapijt-
vloer en harde vloer voor nat en droog zuigen
23 ** Kussensproeier voor droog zuigen
24 ** Voegensproeier voor droog zuigen
25 * Extralange voegensproeier voor droog zuigen
26 ** Omschakelbare vloersproeier voor tapijtvloeren
en harde vloeren voor droog zuigen
27 * Reinigingsmiddel RM 519 (100 ml)
28 * Reinigingsmiddel RM 519 (1000 ml)
** afhankelijk van uitrustingsvariant
Inbedrijfstelling
Instructie
Om de apparaatkop te verwijderen, moet eerst het
schoonwaterreservoir worden verwijderd en de draag-
beugel opzij naar onderen worden geklapt.
Schoonwaterreservoir verwijderen
1. De ontgrendelingsknop indrukken.
2. Het schoonwaterreservoir verwijderen.
Afbeelding B
Apparaatkop verwijderen
1. De handgreep naar voren trekken.
Afbeelding C
Apparaatkop is ontgrendeld.
2. Apparaatkop verwijderen.
Afbeelding D
Zwenkwielen monteren
1. Zwenkwielen uit het reservoir halen.
Afbeelding D
2. Het reservoir omdraaien.
3. De zwenkwielen tot aan de aanslag in de openingen
aan de onderkant van het reservoir drukken.
Afbeelding E
4. Het reservoir omdraaien.
Apparaatkop plaatsen
1. De apparaatkop op het reservoir plaatsen.
2. De handgreep naar boven trekken.
De apparaatkop is vergrendeld.
Afbeelding F
Schoonwaterreservoir installeren
1. Het schoonwaterreservoir onderaan plaatsen.
2. De bovenkant van het schoonwaterreservoir tegen
de apparaatkop drukken.
3. Zich ervan vergewissen dat het schoonwaterreser-
voir vastgeklikt is.
Afbeelding G
Zuig- en sproeislang aansluiten
1. De zuig- en sproeislang bevestigen aan de aanslui-
ting op het apparaat. Beide delen moeten hoorbaar
vastklikken.
Afbeelding H
2. Het toebehoren monteren naar gelang van de be-
hoeften. Zie hoofdstuk Toebehoren monteren.
Op het opbergoppervlak van het apparaat zit een stic-
ker die beschrijft hoe u het apparaat moet schoonma-
ken voordat u het opbergt:
1 Apparaat uitschakelen.
2 Schoonwaterreservoir verwijderen.
3 Schoonwaterreservoir met ca. 1 liter helder water
vullen.
4 Schoonwaterreservoir plaatsen.
5 Schakelaar Sproeien indrukken.
6 Het sproeiwater in de wasbak laten weglopen.
Zie ook hoofdstuk Werking beëindigen
*
*
*
