Símbolos no aparelho
Descrição do aparelho
Dependendo do modelo seleccionado, existem diferen-
ças no equipamento. O equipamento específico é des-
crito na embalagem do aparelho.
Figuras, ver página de gráficos.
Figura A
1 Ligação da mangueira de aspiração
2 Ligação da mangueira de pulverização
3 Cabeça do dispositivo
4 Interruptor para pulverização de água e produto de
limpeza
5 Interruptor de ligar/desligar a aspiração
6 Punho na cabeça do dispositivo
7 Pega de transporte
8 Tecla de desbloqueio do depósito de água limpa
9 Depósito de água limpa
10 Armazenamento, cabo de ligação à rede
11 Cabo de ligação à rede com ficha
12 Depósito
13 Suporte para tubos de aspiração e acessórios
14 Roletos de direção (5x)
15 Saco filtrante
16 Filtro de cartucho
17 Mangueira de aspiração/pulverização com alavan-
ca de pulverização e botão de bloqueio
18 Tubos de aspiração/pulverização 2 x 0,5 m (2x)
19 Bocal de lavagem de pavimentos com acessório
para pavimentos rígidos
20 ** Bocal de lavagem de estofos
21 ** Bocal de lavagem de juntas
22 ** Bocal para pavimentos com encaixe elemento de
inserção para alcatifas e pavimentos rígidos, para
aspiração de líquidos e sólidos
23 ** Bocal de estofos para aspiração de sólidos
24 ** Bocal para juntas para aspiração de sólidos
25 * Bocal para juntas extra-longo para aspiração de
sólidos
26 ** Bocal para pavimentos comutável para tapetes e
pavimentos rígidos para aspiração de sólidos
27 ** Produto de limpeza RM 519 (100 ml)
28 ** Produto de limpeza RM 519 (1000 ml)
** consoante a variante de equipamento
Colocação em funcionamento
Aviso
Para retirar a cabeça do aparelho, é necessário retirar
primeiro o depósito de água limpa e dobrar a pega de
transporte lateral para baixo.
Desmontar o depósito de água limpa
1. Premir a tecla de desbloqueio.
2. Retirar o depósito de água limpa.
Figura B
Retirar a cabeça do aparelho
1. Puxar a pega de transporte para a frente.
Figura C
A cabeça do aparelho está desbloqueada.
2. Retirar a cabeça do aparelho.
Figura D
Montar os roletos de direcção
1. Retirar os roletos de direção do depósito.
Figura D
2. Virar o depósito ao contrário.
3. Empurrar os rodízios para dentro das aberturas no
fundo do depósito até ao limite.
Figura E
4. Virar o depósito ao contrário.
Colocar a cabeça do aparelho
1. Colocar a cabeça do aparelho no depósito.
2. Puxar a pega de transporte para a cima.
A cabeça do aparelho está bloqueada.
Figura F
Montar o depósito de água limpa
1. Inserir a parte inferior do depósito de água limpa.
2. Pressionar a parte superior do depósito de água
limpa contra a cabeça do aparelho.
3. Assegurar-se de que o depósito de água limpa en-
caixou.
Figura G
Ligar a mangueira de aspiração e
pulverização
1. Encaixar a mangueira de aspiração e pulverização
na ligação do aparelho; ambas as peças devem en-
caixar de forma audível.
Figura H
2. Montar o acessório conforme necessário. Consultar
o capítulo Montar o acessório.

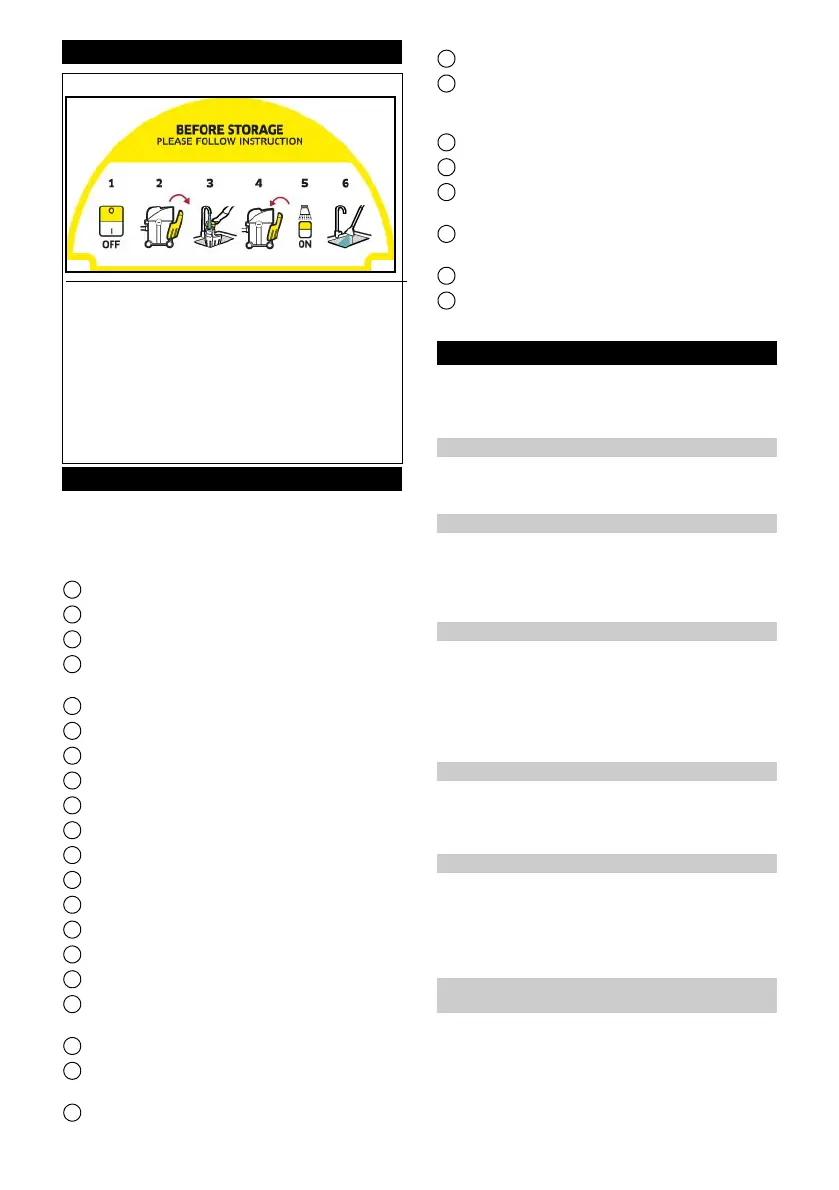

Na base de apoio do aparelho, encontra-se um autoco-
lante que descreve como deve limpar o aparelho antes
de o guardar:
1 Desligar o aparelho.
2 Remover o depósito de água limpa.
3 Encher o depósito de água limpa com cerca de 1 li-
tro de água limpa.
4 Inserir o depósito de água limpa.
5 Premir o interruptor de pulverização.
6 Esvaziar a água de pulverização no lavatório.
Consultar também o capítulo Terminar a operação
*
