KEEWAY ARN125 - Rear Wheel Assy

50
c ．
．．

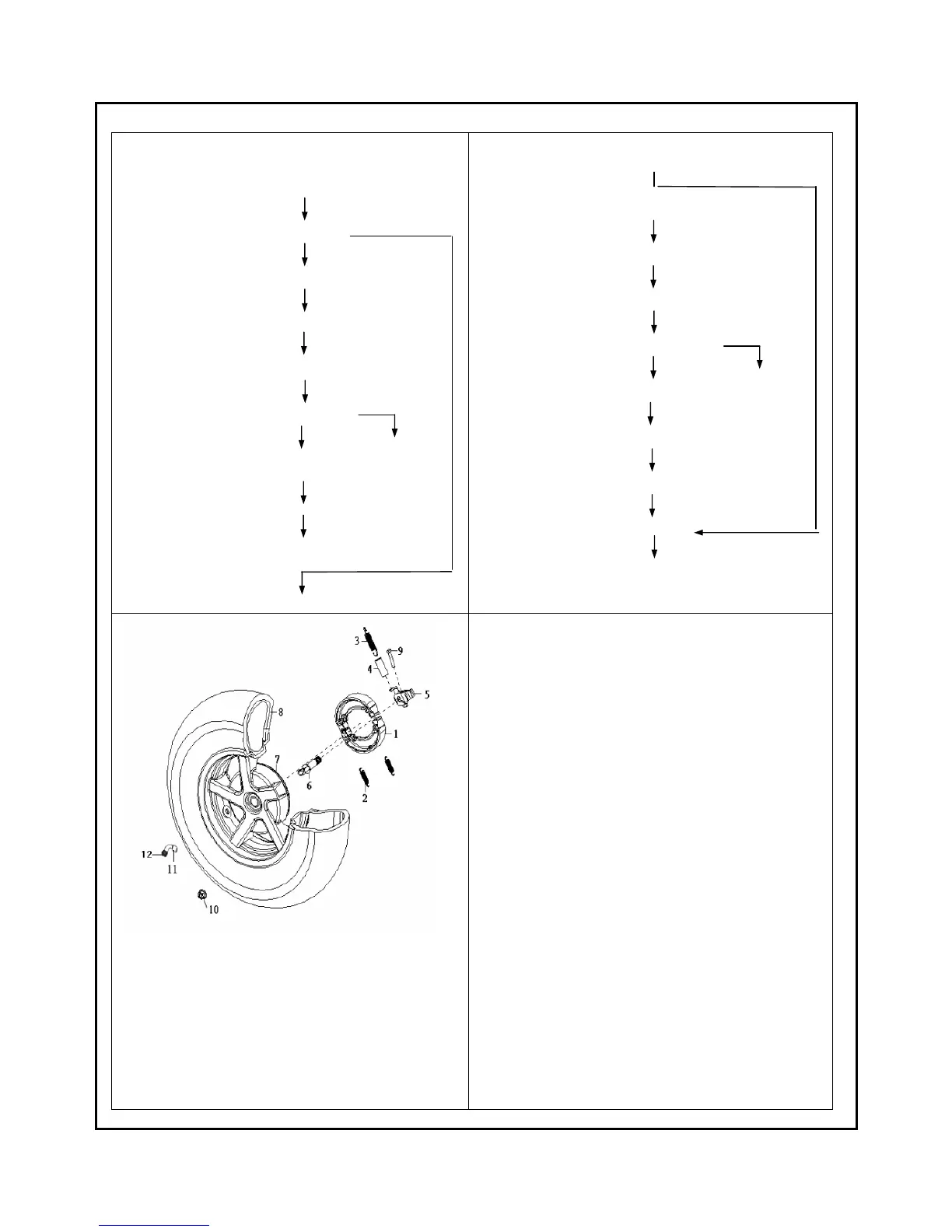

． R e a r w h e e l a s s y .
Removal sequence：
：：
：
locknut（10）
Rear wheel assy.
tire（8）, rear wheel rim assy.
Braking shoe assy.（1）
Braking shoe calbe （2）
Braking tension spring（3）
Spring bush (4)
Bolt M6X35 (9)
Rear brake rocker arm (5)
Rear braking camshaft (6)
Rear wheel rim（7）, valve port（11）, valve port cap（12）
Installation sequence：
rear wheel rim（7）, valve port（11）, valve port cap（12）
Rear braking camshaft (6)
Rear braking rocker arm (5)
Bolt M6X35 (9)
Rear braking tension spring（3）
Spring bush (4)
Braking shoe cable（4）
Braking shoe assy.（11）
TIRE (1), rear wheel rim assy.
Rear wheel rim assy.
Locknut 10）
