Edge Cleaner
(Not Shown)
Pile Height Pedal
PowerMate
Model/Serial Number
(On Bottom)
Belt
Handle
Quick
Release
Button
Wand Length
Adjust Button
Wand Light
Handle
Release Pedal
Floor Brush
Release Pedal
Pile Height Indicator
Lift-Off Floor Brush
Overload
Protector/Belt
Reset Button
Wand Quick
Release Pedal
Telescoping
Wand

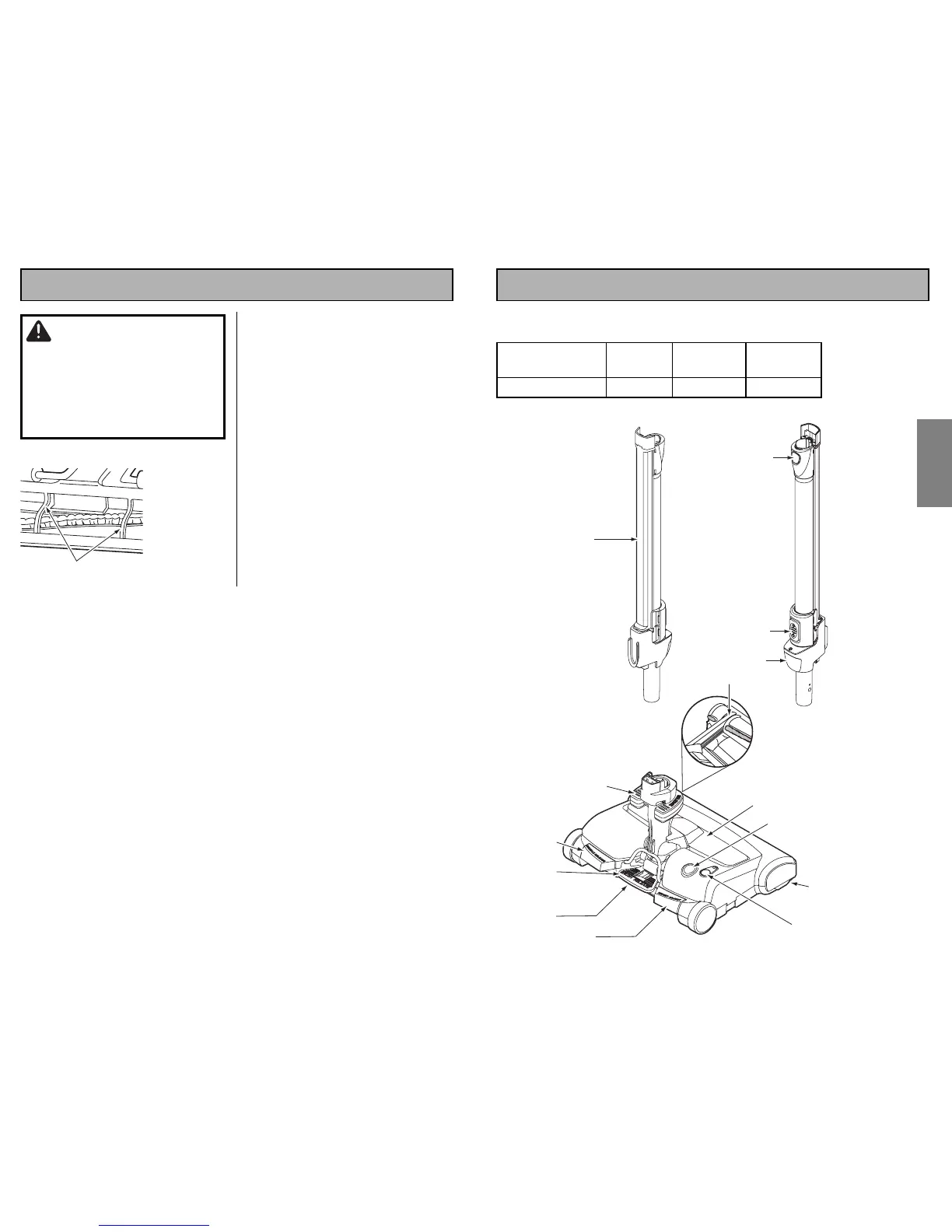

PARTS AND FEATURES
It is important to know your vacuum cleaner’s parts and features to ensure its proper and safe
use. Review these before using your vacuum cleaner.
PowerMate
ENGLISH
5
Part No. Part No.
Object Style No. in USA in Canada
Belt CB-6 ----- -----
20
AVERTISSEMENT
Risque de chocs électriques ou de lésions cor-
porelles
Débrancher avant d’entretenir ou de nettoyer
l’appareil. L’omission de débrancher pourrait
provoquer des chocs électriques ou des lé-
sions corporelles du fait que l’aspirateur se
mettrait soudainement en marche.
ENTRETIEN DE L’AGITATEUR
POUR VÉRIFIER DES BROSSES
Lorsque les
brosses sont usées
jusqu’au niveau
des barres de
support de la base,
remplacer
l’ensemble de
l’agitateur.
POUR REMPLACER
L’ENSEMBLE DE L’AGITATEUR
1. Retirer la brosse de plancher du PowerMate.
2. Retirer le couvercle du PowerMate, le couvercle
de l’agitateur, la courroie, et l’agitateur. Voir «Pour
enlever la courroie» dans la section POUR
CHANGER LA COURROIE ET NETTOYER
L’AGITATEUR.
3. Remplacer l’ensemble de l’agitateur.
4. Reinstaller la courroie, le couvercle du agitator,
et
le couvercle du PowerMate.
Voir «Pour enlever la
courroie» dans la section POUR CHANGER LA
COURROIE ET NETTOYER L’AGITATEUR.
5. Insérer la brosse de plancher dans le
PowerMate jusqu'à ce que la brosse s'enclenche
en place.
Barres de support
de la base
