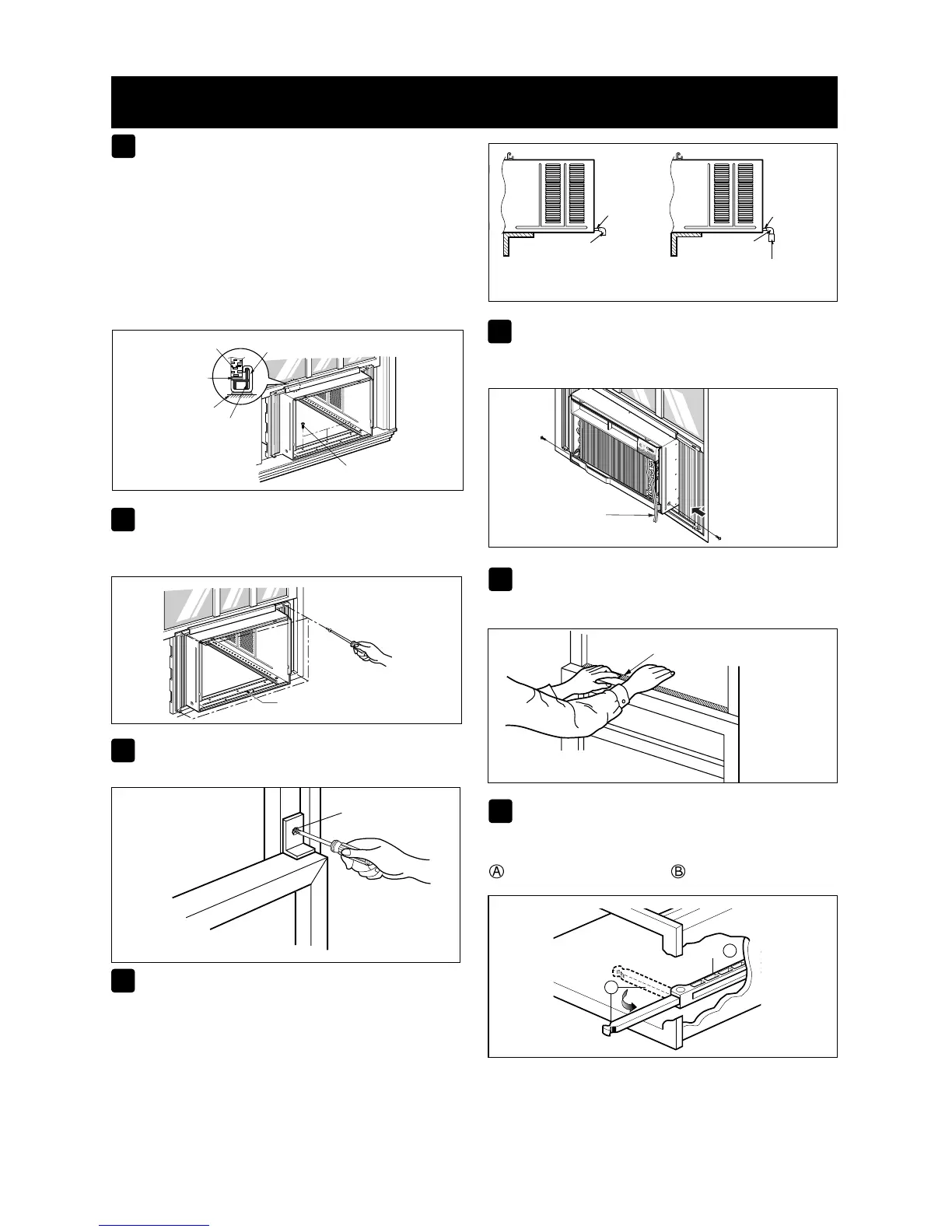

- 22 -
INSTALLATION
Sélectionner la position où vous placerez les supports
de rebord près du point extérieur du rebord FIG. 10).
NOTE:
Ne pas tirer la fenêtre fermement au point de
restreindre le mouvement des glisseurs. Fixer le
cabinet au rebord intérieur de la fenêtre à laide
des vis (ITEM F), à travers le cabinet, sur le
rebord intérieur de la fenêtre.
Le cabinet peut être installé avec un très léger
mouvement vers lextérieur de 1/4 ‘’.
Déplier les latéraux coulissants pour remplir
lespace. Fixer chacun deux à la guillotine avec les
4 vis (ITEM G). (FIG. 11)
Fixer le support de serrage de la fenêtre (ITEM
L) avec une vis (ITEM G). Voir FIG. 12.
EVACUATION
Une cavité d’évacuation se trouve à larrière de
lappareil. Choisir une méthode d’évacuation en
fonction de ce qui suit.
Retirer la gomme de la cavité de la base.
Connecter un coude de 9/16’’ au tuyau
d’évacuation.
Connecter un tuyau d’évacuation de 9/16’’ au
coude. (Le tuyau d’évacuation nest pas fourni).
Glisser le châssis dans le cabinet. (FIG. 14)
PRÉCAUTION À des fins de sécurité, réinstaller les
vis que vous avez enlevées dans la phase 1.
Couper la bande de mousse (ITEM H) de la
longueur correcte et linsérer entre les guillotines
supérieure et inférieure. (FIG. 15)
Régler la manette de ventilation avant que la
décoration frontale soit fixée. (FIG. 16)
Redresser le levier comme indiqué. Baisser la partie
pour laligner sur la partie .
Partie
B
Partie
A
FIG. 16
ITEM G
FIG. 12
9
10
11
12
14
13
ITEM G
Guide inférieur
FIG. 11
TUYAU DE
DRAINAGE
TUYAU DE
DRAINAGE
Tube
d'evacuation
Coude
du tuyau
Coude
du tuyau
8
ITEM K
FIG. 13
FIG. 15
FIG. 14
ITEM F
Cabinet
Guillotine de la fenêtre
Guide supérieur
Bande
de mousse
Panneau coulissant
FIG. 10
