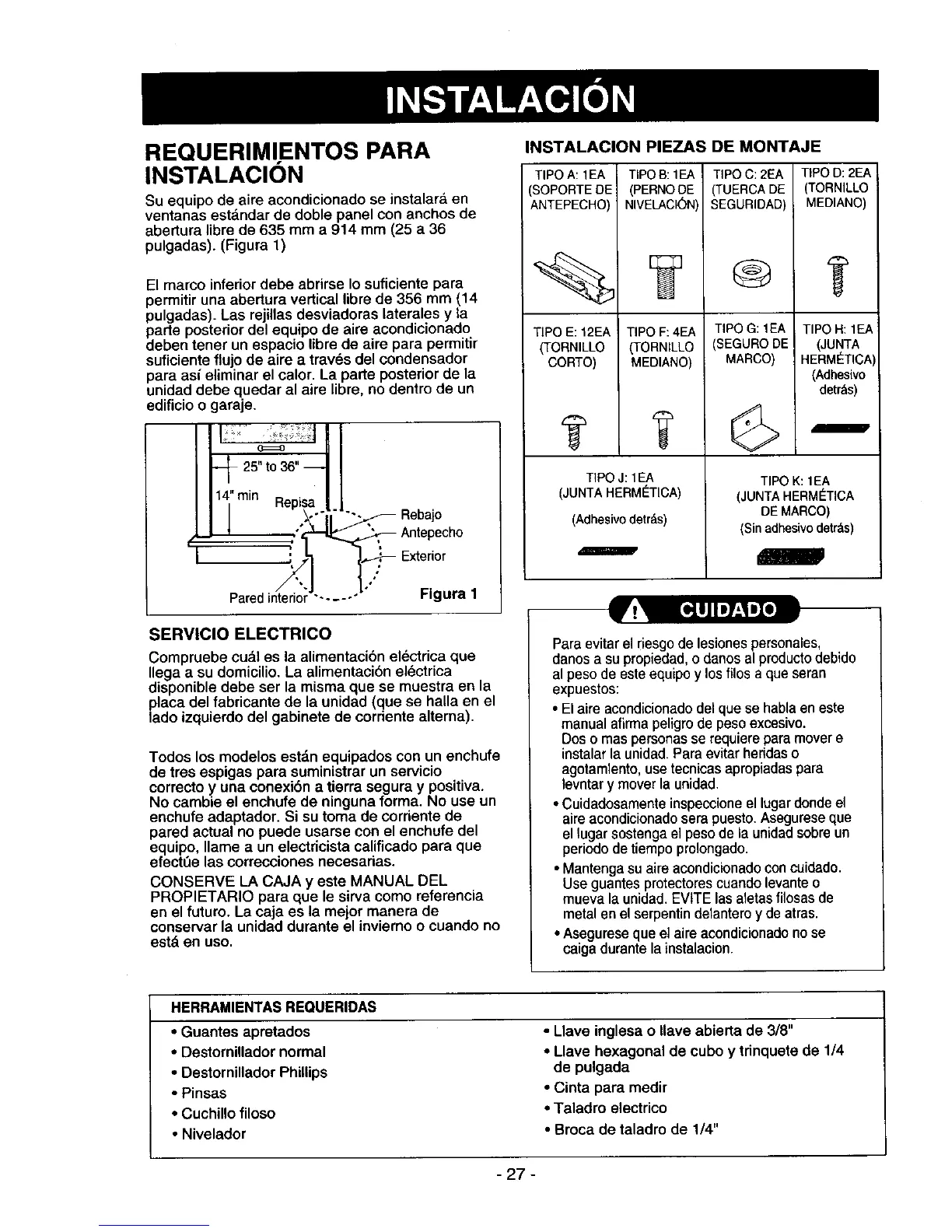

REQUERIMIENTOS PARA
INSTALACION
Su equipo de aire acondicionado se instalar_, en
ventanas est&ndar de doble panel con anchos de
abertura libre de 635 mm a 914 mm (25 a 36
pulgadas). (Figura 1)
El marco inferior debe abrirse Io suficiente para
permitir una abertura vertical libre de 356 mm (14
pulgadas). Las rejillas desviadoras laterales y la
parte posterior del equipo de aire acondicionado
deben tener un espacio libre de aire para permitir
suficiente flujo de aire a trav_s del condensador
para asi eliminar el calor. La parte posterior de la
unidad debe quedar al aire libre, no dentro de un
edificio o garaje.
Rebajo
m3b
Pared interio{ "- .... "
Exterior
Flgura 1
SERVICIO ELECTRICO
Compruebe cu&l es la alimentaci6n el_ctrica que
Ilega a su domicilio. La alimentaci6n el6ctrica
disponible debe ser la misma que se muestra en la
placa del fabricante de la unidad (que se haUa en el
lado izquierdo del gabinete de corriente altema).
Todos los modelos estdn equipados con un enchufe
de trea eapigas para suministrar un servicio
correcto y una conexi6n a tierra segura y positiva.
No cambie el enchufe de ninguna forma. No use un
enchufe adaptador. Si su toma de corriente de
pared actual no puede usarse con el enchufe del
equipo, Ilame a un electricista calificado para que
efect_e las correcciones necesarias.
CONSERVE LA CAJA y este MANUAL DEL
PROPIETARIO para que le sirva como referencia
en el futuro. La caja es la mejor manera de
conservar la unidad durante el inviemo o cuando no
estd en uso.
INSTALACION PIEZAS DE MONTAJE
TIPO A: 1EA TIPO B: 1EA
(SOPORTE DE (PERNO DE
ANTEPECHO) NIVELACI6N)
TIPO E: 12EA TIPO F: 4EA
(TORNILLO (TORNILLO
CORTO) MEDIANO)
TIPO J: lEA
(JUNTA HERMI_TICA)
(Adhesivo detr_s)
m
TIPO C: 2EA TIPO D: 2EA
(TUERCA DE (TORNILLO
SEGURIDAD) MEDIANO)
®
TIPO G: lEA : TIPO H: lEA
(SEGURODE (JUNTA
MARCO) HERM_TICA
(Adhesivo
detr_s)
TIPO K: lEA
(JUNTA HERMC:TICA
DE MARCO)
(Sin adhesivodetrds)
Para evitar el riesgo de lesiones personales,
danosa supropiedad,o danosal productodebido
al peso de este equipo y los filos a que seran
expuestos:
• El aire acondicionadodel que se habla en este
manualafirma peligro de peso excesivo.
Dos o mas personasse requierepara mover e
instalar la unidad. Paraevitar heridaso
agotamlento, usetecnicas apropiadaspara
levntar y mover la unidad.
• Cuidadosamenteinspeccioneel lugardonde el
aire acondicionado sera puesto.Asegurese que
el lugar sostenga el peso de la unidadsobreun
periodo de tiempo prolongado.
• Mantengasu aire acondicionadocon cuidado.
Use guantes protectorescuando levanteo
mueva la unidad. EVtTE las aletas_osas de
metal en el serpentin delantero y de atras.
• Asegureseque el aire aeondicionadono se
caigadurantela instalacion.
HERRAMIENTASREQUERIDAS
• Guantes apretados
• DestomiUador normal
• Destornillador Phillips
• Pinsas
• Cuchillo filoso
• Nivelador
• Uave inglesa o Ilave abierta de 3/8"
• Llave hexagonal de cubo y tdnquete de 1/4
de pulgada
• Cinta para medir
• Taladro electrico
• Broca de taladro de 1/4"
