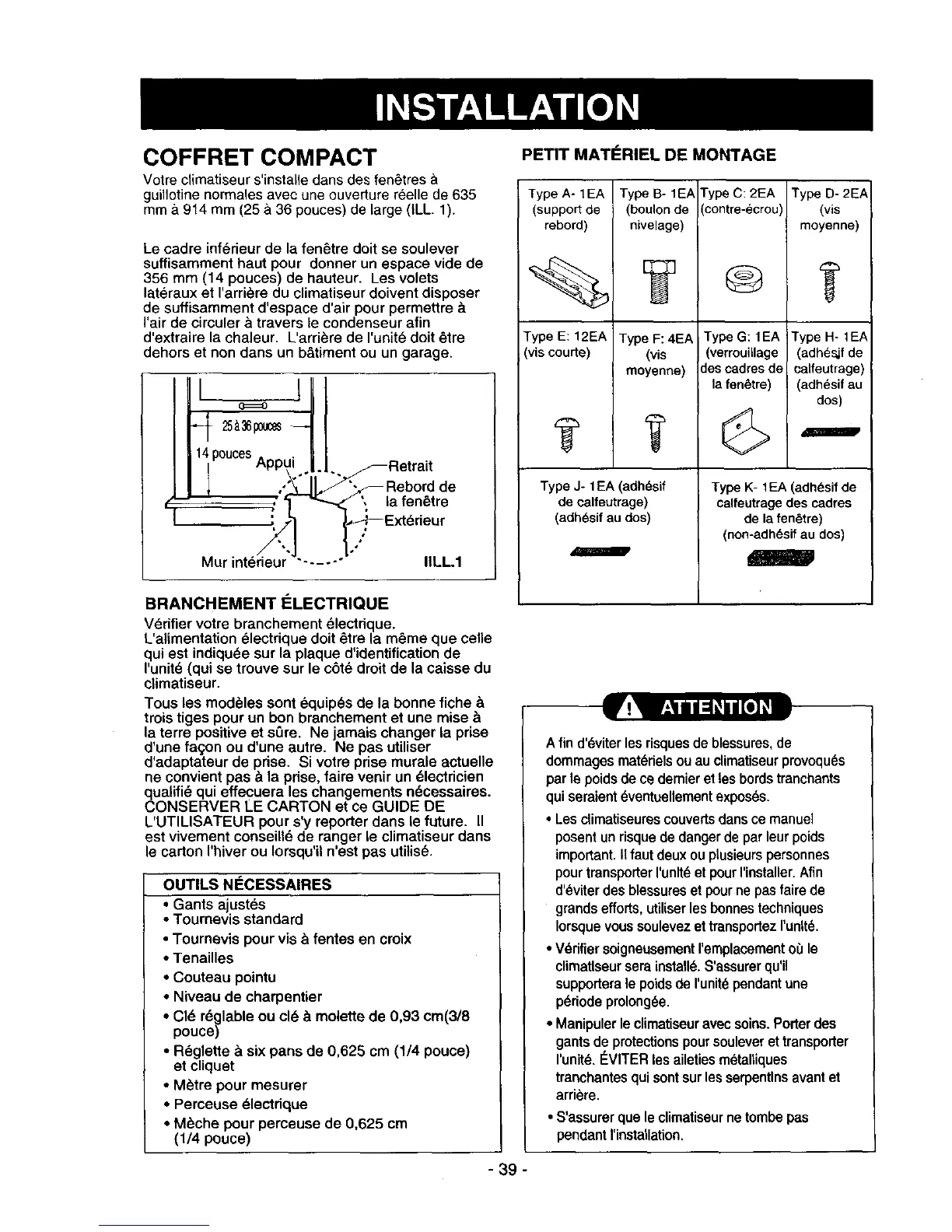

COFFRET COMPACT
Votre climatiseur s'installe dans des fen6tres &
guillotine normales avec une ouvedure reelle de 635
mm& 914 mm (25 a 36 pouces) de large (iLL. 1).
Le cadre inf_rieur de la fen6tre doit se soulever
suffisamment haut pour donner un espace vide de
356 mm (14 pouces) de hauteur. Les volets
lateraux et I'arri_re du climatiseur doivent disposer
de suffisamment d'espace d'air pour permettre &
I'air de circuler &travers le condenseur afin
d'extraire la chaleur. L'arri_re de I'unit6 doit 6tre
dehors et non dans un b&timent ou un garage.
la fen6tre
Mur int6rieur "-.... ÷ IILL1
BRANCHEMENT t_LECTRIQUE
Vdrifiervotre branehement _lectdque.
L'alimentation _leetrique doit _tre la mOme que celle
qui est indiqu_e sur la plaque d'identificationde
I'unit_ (qui se trouve sur le cSt_ droit de la caisse du
climatiseur.
Tousles modules sont dquip_s de la bonne fiche &
troistiges pour un bon branchement et une raise &
la terre positive et s_re. Ne jamais changer la prise
d'une fa_on ou d'une autre. Ne pas utiliser
d'adaptateur de pdse. Si votre pdse muraie actuelle
ne convient pas & la pdse, fake venir un dlectricien
qualifi_ quieffecuera les changements n_cessaires.
CONSERVER LE CARTON et ce GUIDE DE
L'UTILISATEUR pour s'y reporterdane le future. II
est vivement conseill_ de ranger le climatiseur dans
le carton I'hiver ou Iorsqu'iln'est pas utilie6.
OUTILS NI_CESSAIRES
• Gants ajustds
• Tournevis standard
• Tournevis pour vis& fentes en croix
• Tenailles
• Couteau pointu
• Niveau de charpentier
• CId r6glable ou cl_ _ molette de 0,93 cm(3/8
pouce)
• R_glette & six pans de 0,625 cm (1/4 pouce)
et cliquet
• M_tre pour mesurer
• Perceuse _lectdque
• M_che pour perceuse de 0,625 cm
(1/4 pouce)
PETIT MATI=RIEL DE MONTAGE
TypeA-1EA TypeB-1EA
(support de (boulon de
rebord) nivelage)
Type E: 12EA Type F: 4EA
(vis courte) (vis
moyenne)
Type J- lEA (adhdsif
de calfeutrage)
(adh6sif au dos)
i
Type C: 2EA TypeD- 2EA
(contre-ecrou (vis
moyenne)
TypeG: lEA Type H- lEA
(verrouillage (adhe_f de
descadresde calfeutrage)
la fen_tre) (adh_sifau
dos)
Type K- lEA (adhesif de
calfeutragedes cadres
de la fen_tre)
(non-adh_,sif au dos)
39
Afind'Sviterles risquesde blessures,de
dommagesmaterielsou auclimatiseurprovoqu6s
par le poids de ce demier et les bordstranchants
qui seraient 6ventuellementexposes.
• Lesclimatiseures couvertsdansce manuel
posent un risquede dangerde par leur poids
important.I1faut deuxou plusieurspersonnes
pourtransporterrunltdet pour rinstaller.Afin
d'_viterdesblessureset pour nepasfaire de
grandsefforts,utiliserles bonnestechniques
Iorsquevoussoulevezettransportezrunlt_.
• VddfiersoigneusementI'emplacementoOle
climatlseurserainstallS.S'assurerqu'il
supporterale poidsde runitdpendantune
pdriodeprolongde.
• Manipulerleclimatiseuravecsoins.Porterdes
gantsdeprotectionspoursouleverettransporter
I'unite._VITER lesailetiesmetalliques
tranchantesquisontsurlesserpentlnsavantet
arriere.
• S'assurerque leclimatiseurne tombepas
pendantrinstallation.
