Conexión/Instalación
99Español
7
Interfaz de cámara de salpicadero
Conecte una cámara de salpicadero DRV-N520
(accesorio opcional). (P.101)
8
Accesorio 9: Antena GPS
Utilice la antena GPS suministrada. Usar una
antena GPS que no sea la suministrada podría
causar una disminución en la precisión del
posicionamiento.
9
Accesorio 4: Micrófono Bluetooth
10
Entrada de la cámara de visión de terceros
(amarillo). Consulte Para configurar los
ajustes de asignación de la cámara (P.102).
11
Entrada de la cámara de visión trasera
(amarillo)*
2
12
Entrada de la cámara de visión delantera/
cámara de salpicadero (amarilla).*
3
Consulte Para configurar los ajustes de
asignación de la cámara (P.102).
13
Salida VIDEO (amarillo)
*1 Conectar el mini enchufe al cable RCA y al
terminal AV-IN le permite usar solamente
cámaras. Si conecta CA-C3AV (accesorio
opcional), AV-IN (para visual) o la cámara está
disponible.
*2 Conecte una cámara HD al terminal de entrada
de la cámara de visión trasera para usar video
HD. (DDX9907XR/DMX957XR solamente)
*3 Conecte una cámara HD a la cámara de
visión delantera/terminal de entrada de la
cámara del salpicadero para usar video HD.
(DDX9907XR/DMX957XR solamente)

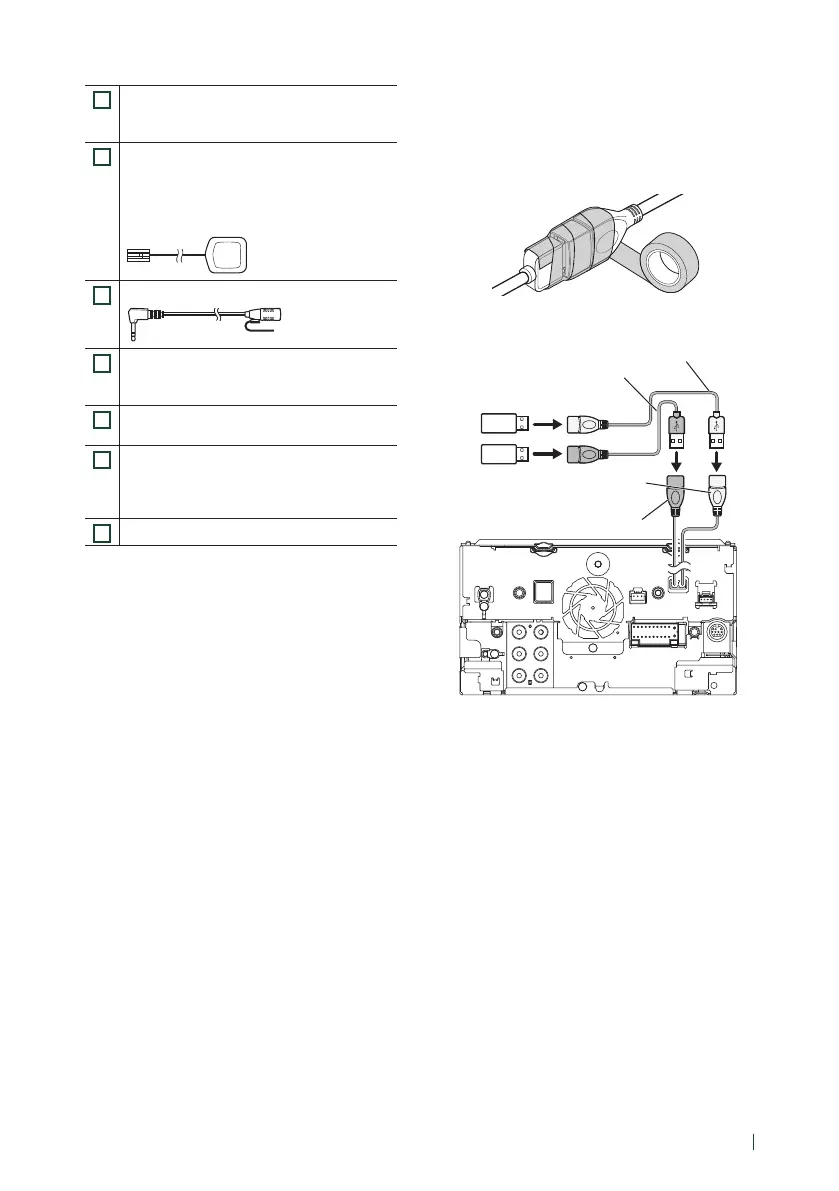

Ñ Asegurar el cable de extensión
USB
Asegure el cable de extensión USB con cinta
aislante o similar para que sus conectores no se
desconecten.
Ñ Conexión de un dispositivo USB
Dispositivo USB
[2]
Terminal USB (gris)
[1]
Terminal USB (negro)
[1]
Accesorio 2 (negro) (1 m)
[3]
Accesorio 3 (gris) (1 m)
[3]
[1]
Corriente de alimentación máxima USB :
CC 5 V = 1,5 A
[2]
Vendida por separado
[3]
Consulte Asegurar el cable de extensión USB
(P.99).
