3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Borne de l’antenne
Fusible (10 A)

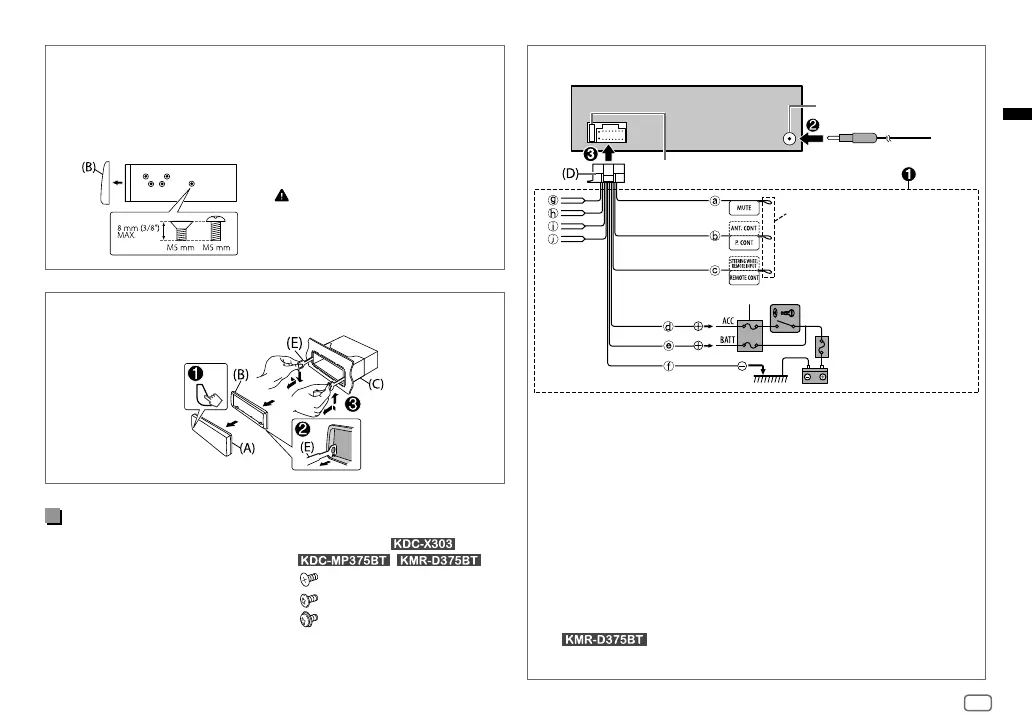

Connexions
a Marron: Pour connecter
au système de navigation
KENWOOD, reportez-vous à
votre manuel de navigation
b Bleu/blanc: À la borne de
commande d’alimentation
lorsque vous utilisez
l’amplificateur de puissance
en option, soit à la borne de
commande d’antenne du
véhicule
c Bleu clair/jaune: À l’adaptateur
de télécommande de volant
ou à la télécommande marine
KENWOOD (en option) pour le
d Rouge: Allumage 12V
e Jaune: Batterie 12 V
f Noir: Masse
g Blanc ª, Blanc/Noir ·:
Enceinte avant (gauche)
h Gris ª, Gris/Noir ·:
Enceinte avant (droite)
i Vert ª, Vert/Noir ·:
Enceinte arrière (gauche)
j Violet ª, Violet/Noir ·:
Enceinte arrière (droite)
Retrait de l’appareil
Installation de l’appareil (sans le manchon de montage)
1 Retirez le manchon de montage et la plaque d’assemblage de
l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (fourni/en vente
dans le commerce).
Liste de pièces (fourni)
(A) Façade (×1)
(B) Plaque de garniture (×1)
(C) Manchon de montage (×1)
(D) Faisceau de fils (×1)
(E) Clé d’extraction (×2)
(F) Vis (fournis pour
/
/ )
M5 × 7 mm (×4)
M5 × 6 mm (×4)
M4 × 8 mm (×1)
N’utiliser que les vis spécifiés.
L’utilisation de vis incorrects peut
endommager l’appareil.
Si aucune connexion n’est faite,
ne laissez pas le câble sortir de la
languette.
Boîte de fusible de la voiture
Interrupteur d’allumage
Boîte de fusible de la voiture
Pile
