6
4

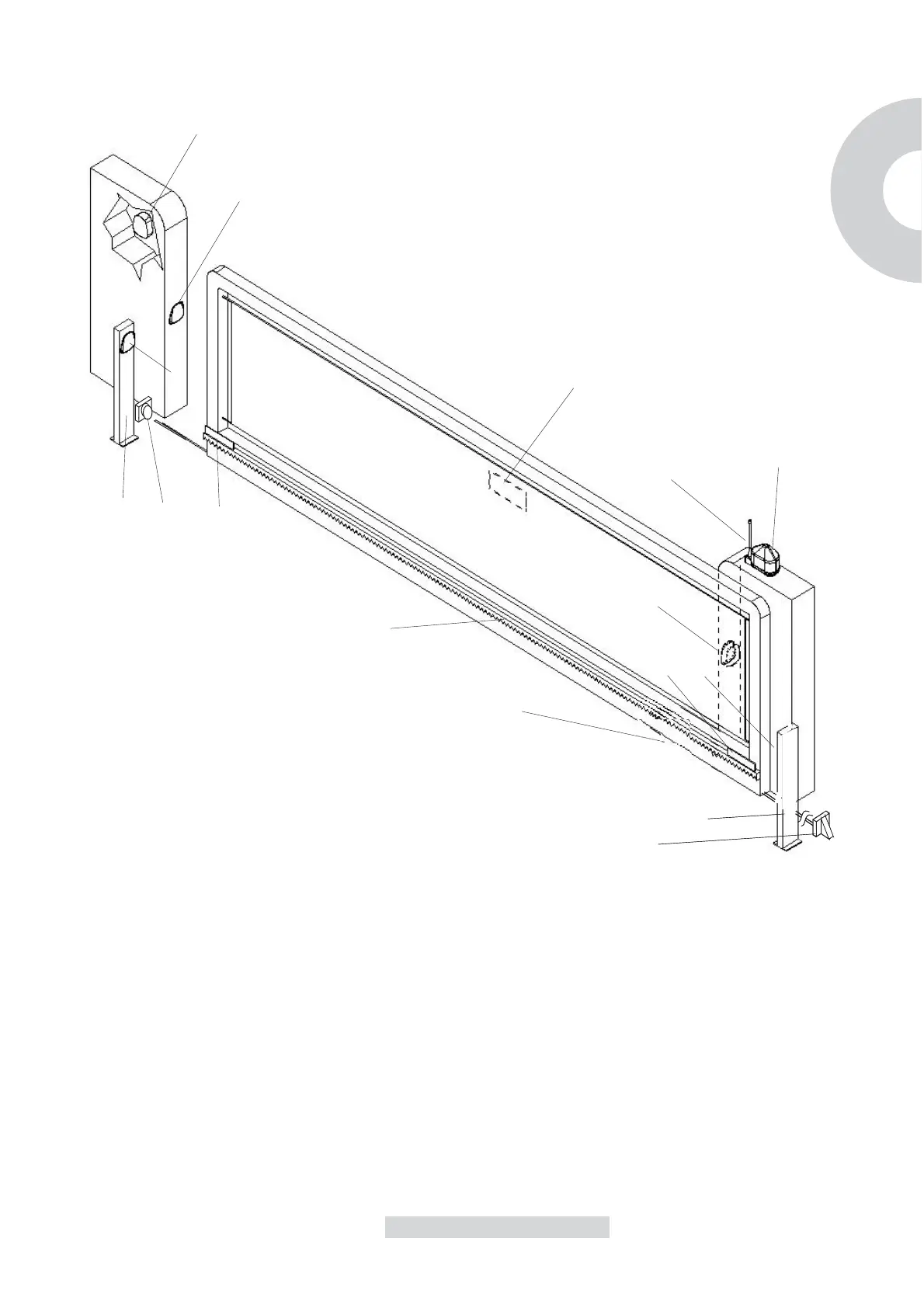

TABLEAU D’ENSEMBLE
1 Motoréducteur
2 Lampes clignotante
3 Antenne
4 Sélecteur à clé
5 Photocellule
6 Colonne
7 Crémaillère
8 Fin de course
9 Pancarte d’avertissement
10 Butées d’arrêt
1
2
3
4
5
5
5
6
6
7
8
9
5
8
10
10
Avant de procéder à l'installation, il est conseillé d'effectuer les vérifications et opérations
suivantes:
1 > La structure du portail doit être robuste et adaptée à l'usage prévu.
2 > Il ne doit se vérifier de débattements latéraux excessifs pendant le mouvement du portail.
3 > Le système de guidage galets sur rail en partie inférieure et galets sur guide en partie
supérieure doit fonctionnersans frottements excessifs.
4 > Pour éviter le déraillement du portail, prévoir les butées de fin de course (en ouverture et
en fermeture) et un
deuxième galet sur rail en partie supérieure dans le plein respect de la législation en vigueur.
5 > Éliminer la serrure manuelle éventuelle sur les portails déjà en place.
6 > Faire arriver à la base du portail les fourreaux des câbles d'alimentation (¯25-50mm)
et de raccordement extérieur ( photocellule, sélecteur à clef, etc.).
6
CONTRÔLES PRÉLIMINAIRES
10
F
7 > Le système doit être protégé de un commutateur bipolaire avec seuil de 30mA
