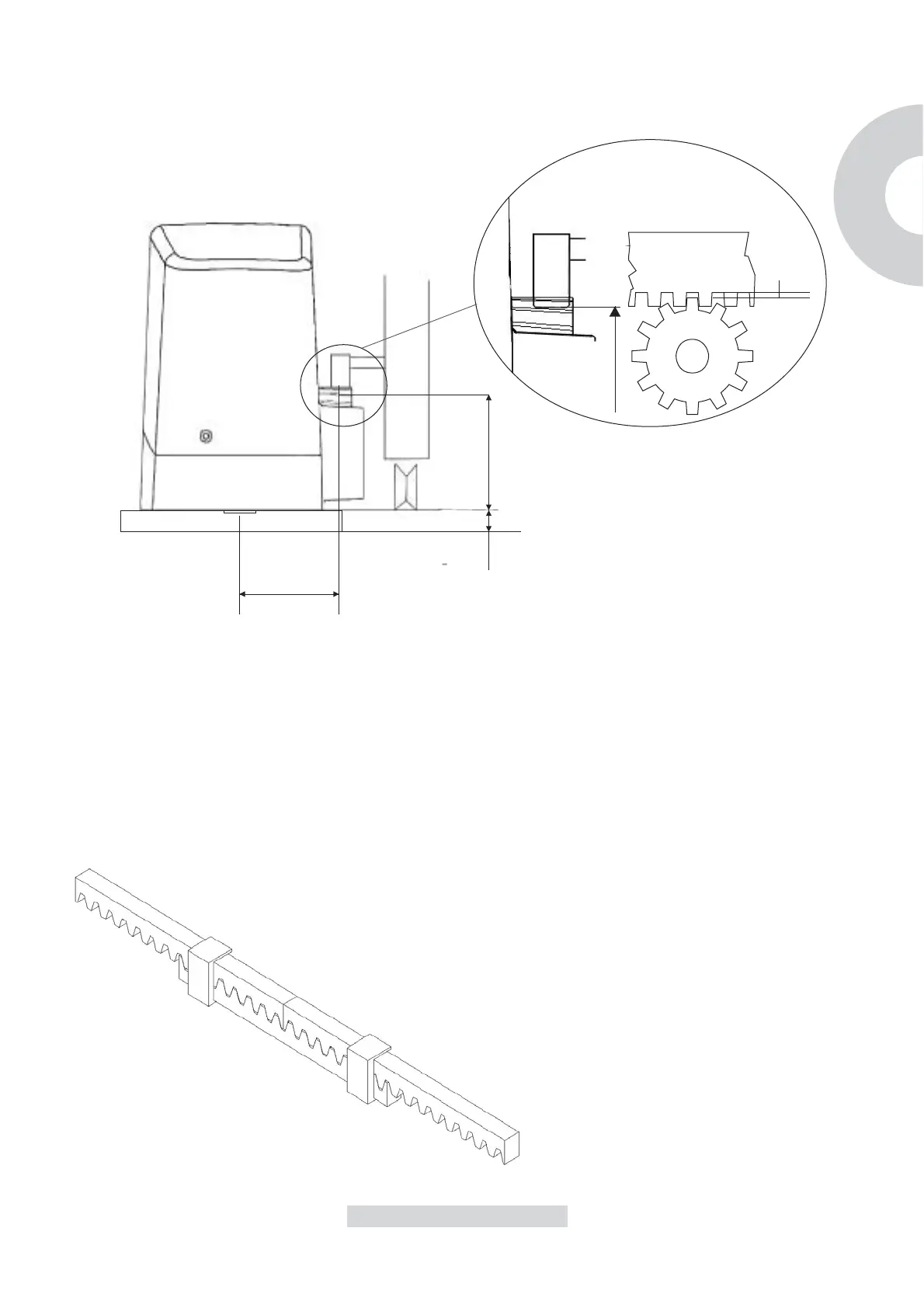

Fig.9
Zur Gewährleistung der korrekten
Positionierung und Geradlinigkeit der
restlichen Elemente muss ein Element nur
als Auflage und Bezug eingesetzt
werden (Bild 9). Überdies muss zwischen
Zahnstange und Ritzel ein Spiel von 2
mm verbleiben, damit das Gewicht des
Tores nicht auf dem Ritzel des
Torantriebs lastet (vgl. Bild 8).
Den Torantrieb entriegeln (vgl. Bild 2) und das Tor gänzlich öffnen. Ein Zahnstangenelement
am Ritzel aufstützen und dieses mit Schrauben und Distanzstücken am Tor befestigen.
Das Tor von Hand bewegen, bis sich der Ritzel auf der Höhe des letzten Distanzstücks
befindet.
Das Zahnstangenelement endgültig arretieren.
