32
FR

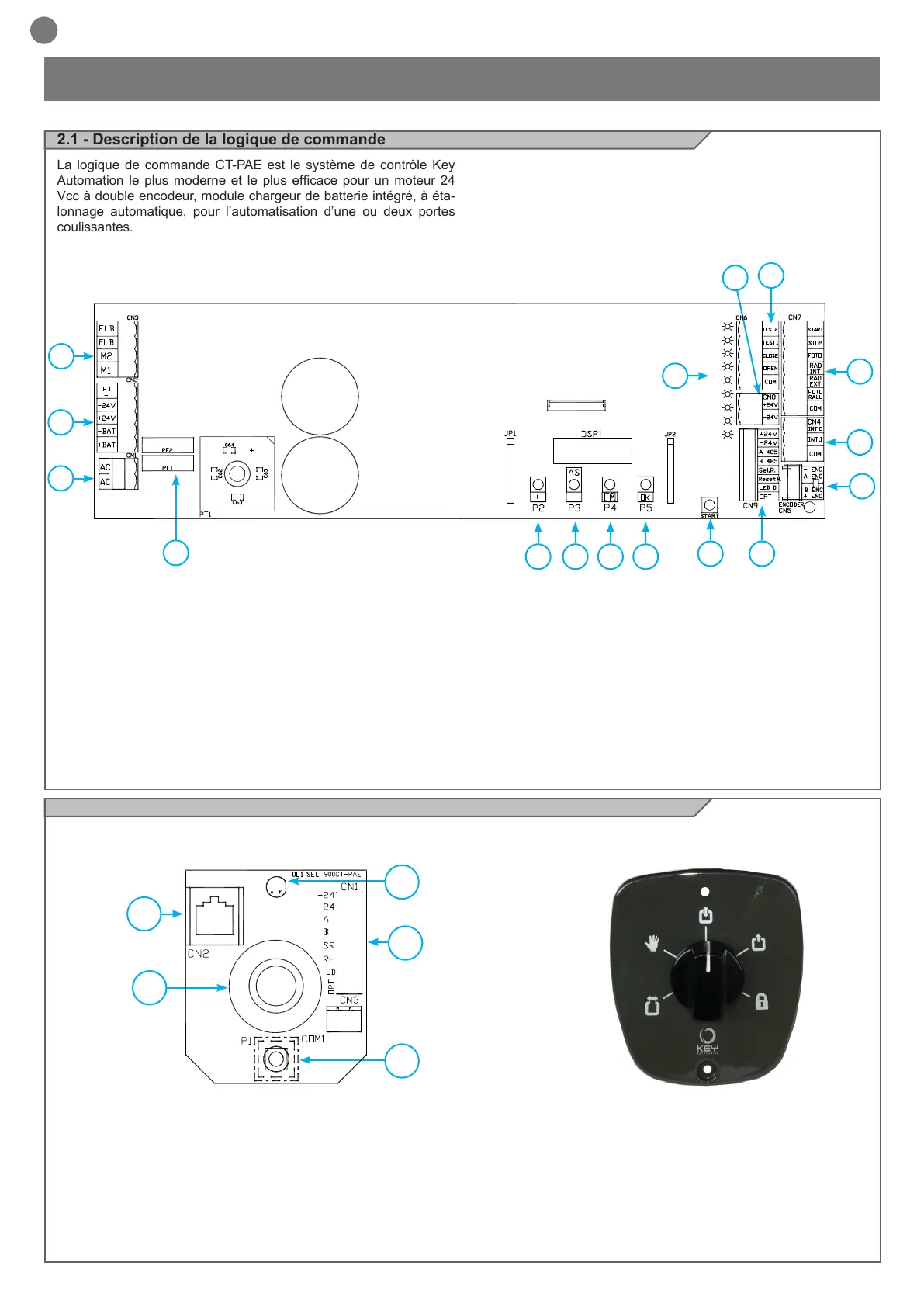

2.1 - Description de la logique de commande
La logique de commande CT-PAE est le système de contrôle Key
Automation le plus moderne et le plus efcace pour un moteur 24
Vcc à double encodeur, module chargeur de batterie intégré, à éta-
lonnage automatique, pour l’automatisation d’une ou deux portes
coulissantes.
Description des branchements CT-PAE
1 - Connecteur d’alimentation du transformateur 24 Vca
2 - Connecteur de branchement batteries et alimentation accessoires 24 V
3 - Connecteur de branchement moteur et verrou électrique
4 - Connecteur de branchement interverrouillage
5 - Connecteur encodeur moteur
6 - Connecteur de branchement des commandes et test
7 - Connecteur de branchement marche, arrêt, radar extérieur et
photocellules
8 - Connecteur d’alimentation des accessoires 24 V
9 - Connecteur de branchement sélecteur numérique
10 - Bouton de marche
11 - Fusibles de protection 2 x 15 A
F1 - Alimentation transformateur
F2 - Alimentation batterie
12 - P2 bouton +
13 - P3 bouton -
14 - P4 bouton M (Menu)
15 - P5 bouton OK (Conrmation)
16 - DEL de signalisation commandes et dispositifs de sécurité
Toute autre utilisation impropre de la logique de commande est in-
terdite.
La logique de commande CT-PAE est équipée d’un écran qui facilite
la programmation et permet de surveiller constamment l’état des
entrées ; de plus, la structure en menus simplie les paramétrages
des temps et des logiques de fonctionnement.
2 - PRÉSENTATION DU PRODUIT
12 13 14 15
16
A
E
D
B
C
Description des branchements SELCT-PAE
A - CN1 Branchement sélecteur à raccorder à CN9 sur la logique de commande CT-PAE
B - CN2 Connecteur téléphonique pour la connexion à un pavé extérieur EASY
C - COM Sélecteur rotatif pour la sélection des fonctions
D - P1 bouton de réinitialisation
E - DL1 DEL de signalisation des erreurs
2.2 - Description du sélecteur rotatif SMNPAE
Le sélecteur rotatif permet de sélectionner les modes de fonctionnement de la logique de commande
3
2
1
11
8
6
7
4
5
910
