34
FR

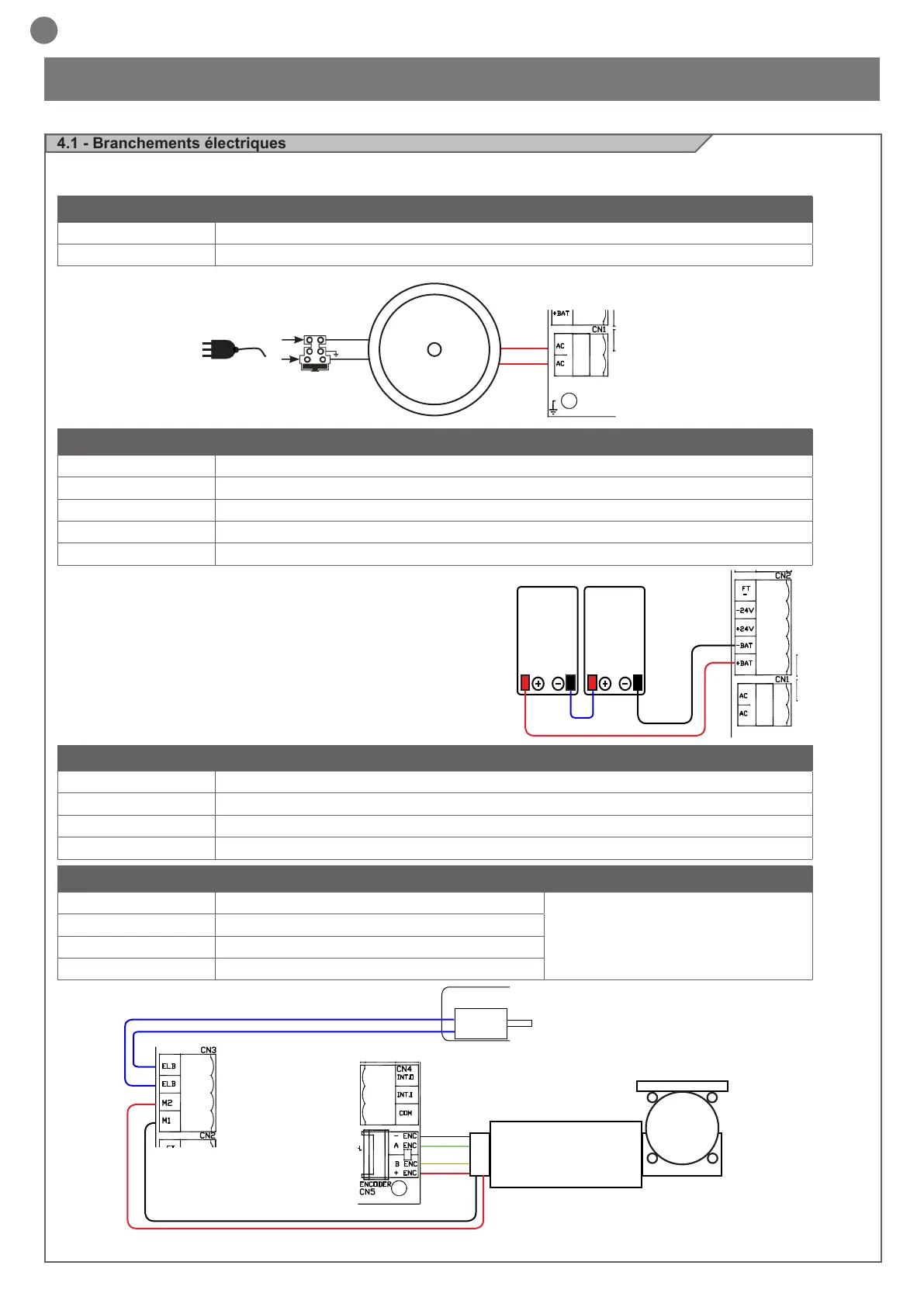

4 - INSTALLATION DU PRODUIT
4.1 - Branchements électriques
ATTENTION - Avant d’effectuer les branchements, vérier que la logique de commande n’est pas sous tension.
CN1 Connecteur d'alimentation du transformateur 24 Vca
CA Branchement de l'alimentation du transformateur 24 Vca
CA Branchement de l'alimentation du transformateur 24 Vca
CN2 Connecteur de branchement batteries et alimentation des accessoires 24 V
FT- (non utilisé)
- 24 V Négatif alimentation radar et accessoires
+ 24 V Positif alimentation radar et accessoires
-BAT Négatif branchement batteries
+BAT Positif branchement batteries
CN3 Connecteur de branchement moteur et verrou électrique
ELB Alimentation verrou électrique 12 VCC
ELB Alimentation verrou électrique 12 VCC
M2 Alimentation moteur 24 Vcc ROUGE
M1 Alimentation Moteur 24 Vcc NOIR
CN5 Connecteur encodeur moteur
- ENC Négatif alimentation encodeur (noir)
Si on retire et intervertit les câbles dans
le connecteur de l'encodeur, la porte ne
fonctionne pas.
A ENC Signal A encodeur (vert)
B ENC Signal B encodeur (jaune)
+ ENC Positif alimentation encodeur (rouge)
T2A 230V
230Vac
50/60Hz
24V
N
L
12V
1,2Ah
12V
1,2Ah
Si la batterie est présente (il est conseillé d’activer le test de batterie P =
1), lors de la mise sous tension puis toutes les 4 heures, sa tension est
surveillée, en coupant temporairement l’alimentation de réseau.
Si la batterie est en panne, débranchée ou totalement déchargée, l’ap-
pareil s’éteint pendant quelques instants durant le test puis se rallume.
Cet évènement est automatiquement mémorisé et l’échec du test est
signalé par « ERROR 5 » et le clignotement de la DEL du sélecteur, et le
comportement de l’automatisme sera déni par l e paramètre G.
Le test ne sera plus répété, an d’éviter que l’appareil s’éteigne de nou-
veau toutes les 4 heures.
