CN4 Connecteur de branchement interverrouillage
INT.0 Interverrouillage 0
INT.I Interverrouillage 1
COM commun interverrouillage

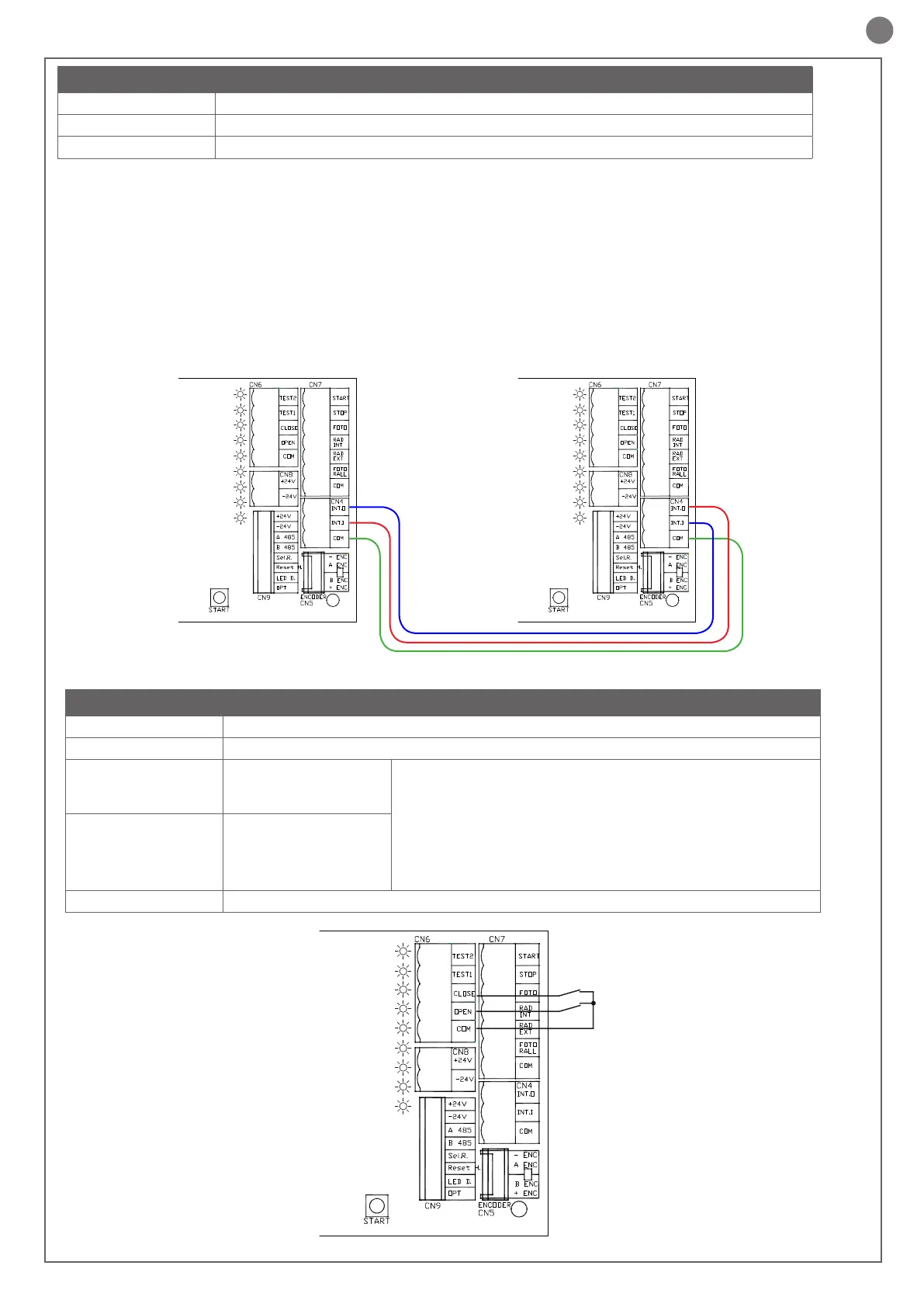

Fonction d’interverrouillage
Porte 1
Porte 2
CN6 Connecteur de branchement commandes et test
TEST2 Entrée surveillée TEST 2 (voir point 4.9 Dispositifs surveillés)
TEST1 Entrée surveillée TEST 1 (voir point 4.9 Dispositifs surveillés)
FERMETURE
Entrée contact FERME-
TURE
(Normalement Ouverte)
La commande OUVERTURE et FERMETURE sont des commandes
prioritaires d'ouverture ou de fermeture de la porte, qui reste ouverte/
fermée tant que la commande est maintenue.
Durant l’ouverture ou la fermeture exécutée avec des commandes
OUVERTURE ou FERMETURE maintenues, une commande RAD INT
ou RAD EXT ou MARCHE est ignorée.
Une commande PHOTO durant la fermeture active la réouverture
immédiate.
OUVERTURE
Entrée contact OUVER-
TURE
(Normalement Ouverte)
COM Commun entrées
Il est possible d’activer la fonction d’interverrouillage.
Dans ce cas la porte, une fois l’impulsion radar reçue, ne s’ouvre
que si l’entrée INT.I n’est pas active, et active à son tour pendant
tout le cycle ouverture – pause – fermeture la sortie INT.O.
L’impulsion radar reçue pendant que l’entrée INT.I est active n’est
mémorisée et exécutée que lorsque l’entrée INT.I se désactive.
Si la fonction d’interverrouillage est désactivée, l’entrée INT.I devient
une commande pour l’ouverture partielle de la porte.
Sélectionner dans les 2 logiques de commande la fonction Y=1
quand les portes doivent s’ouvrir en alternance.
Cette fonction permet de ne commander l’ouverture de la deuxième
porte automatique que lorsque la première porte automatique est
complètement fermée et vice versa ; elle s’utilise pour la rupture de
pont thermique classique et pour des motifs de sécurité.
MARCHE
FERMETURE
RAD EXT
ARRÊT
OUVERTURE
PHOTO RAL
RAD INT
INTERVERROUILLAGE
NO
NO
