36
FR

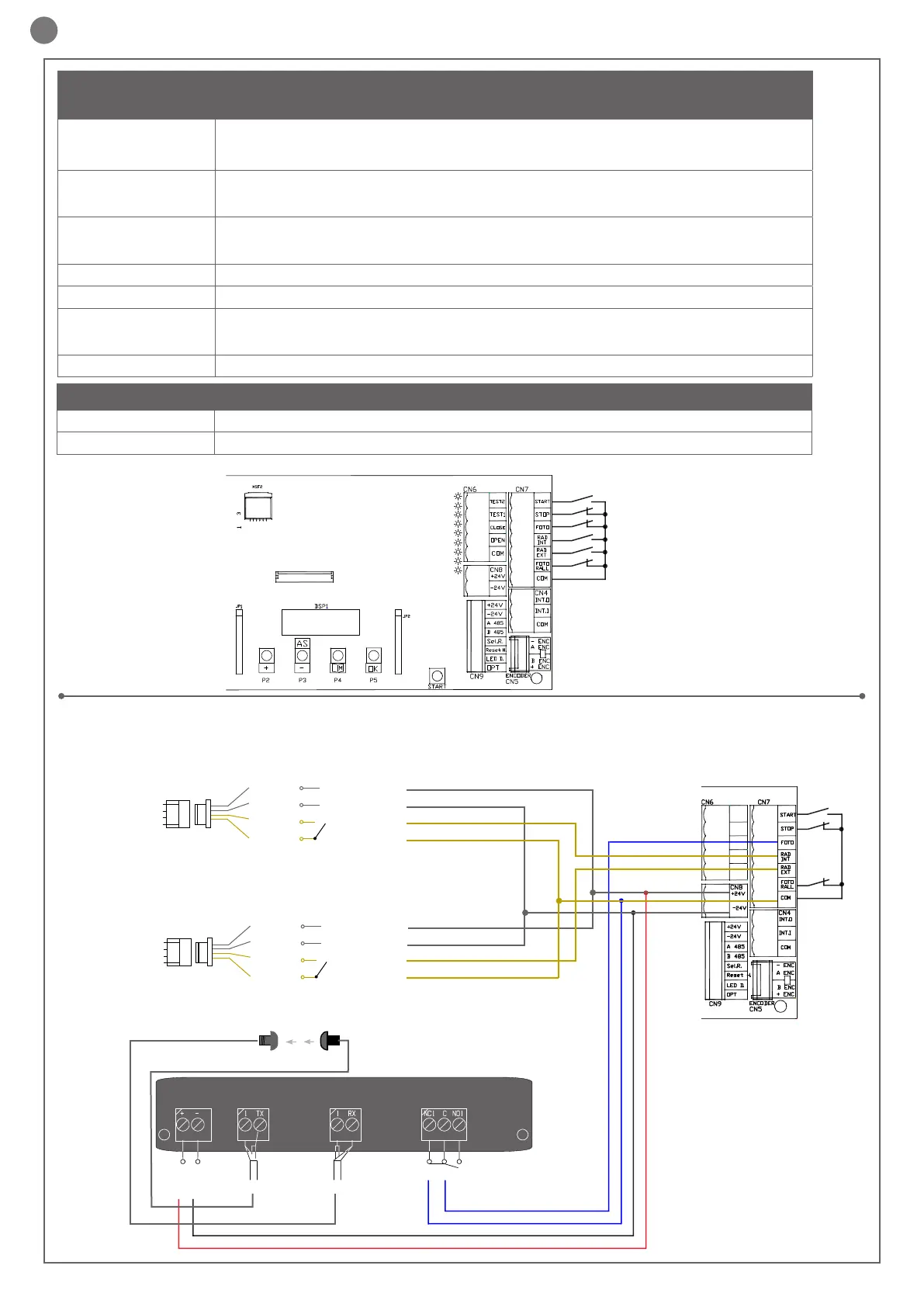

CN7 connecteur de branchement marche, arrêt, radar intérieur, radar extérieur et
photocellules
MARCHE Entrée MARCHE (Normalement Ouverte)
La commande de MARCHE active l’ouverture de la porte même avec le verrouillage.
La commande peut être programmée avec une logique pas à pas ou temporisée au moyen du para-
mètre U « durée MARCHE »
ARRÊT
Entrée contact ARRÊT (Normalement Fermée)
La commande d'ARRÊT active l’arrêt immédiat de la porte et, tant qu'elle reste active, toutes les
autres commandes sont ignorées.
Entrée contact PHOTOCELLULES (Normalement Fermée)
La commande PHOTO active la réouverture de la porte si elle est en phase de fermeture et em-
pêche sa refermeture tant qu'elle reste active.
RAD INT
Entrée contact RADAR INTÉRIEUR (Normalement Ouverte) Permet l’ouverture.
RAD EXT
Entrée contact RADAR EXTÉRIEUR (Normalement Ouverte) Permet l’ouverture.
PHOTO RAL
Entrée contact PHOTOCELLULES RALENTISSEMENT (Normalement Fermée)
La commande PHOTO RAL active le ralentissement de la porte en ouverture comme en fermeture ;
tant qu'elle reste active, elle empêche la refermeture.
COM
Commun entrées
CN8 Connecteur d'alimentation des accessoires 24 V
+ 24 V Positif alimentation radar et accessoires
- 24 V Négatif alimentation radar et accessoires
SCHÉMA DES BRANCHEMENTS 900PA014S
900CT-PAE
Raccordements
Raccordements
SCHÉMA DES BRANCHEMENTS 900PA012 HR942D
900PA012MW HR50
SCHÉMA DES BRANCHEMENTS ET SIGNALISATIONS DEL
900PA012 HR942D
900PA012MW HR50
+24V
-24V
RAD INT
COM
+24V
-24V
RAD EXT
COM
Connecteur
sur le capteur
Couleurs
des câbles
Descript. radar
RADAR INTÉRIEUR
Connecteur
sur le câble
Gris
Gris
Jaune
Jaune
AC/DC 12 ~32V
AC/DC 12 ~32V
N.O.
N.O.
Connecteur
sur le capteur
Couleurs
des câbles
Descript. radar
RADAR EXTÉRIEUR
Connecteur
sur le câble
Gris
Gris
Jaune
Jaune
AC/DC 12 ~32V
AC/DC 12 ~32V
N.O.
N.O.
+ -
~ ~
12/24Vac
MARCHE
FERMETURE
RAD EXT
ARRÊT
OUVERTURE
PHOTO RAL
RAD INT
INTERVERROUILLAGE
NO
NC
NC
NO
NO
NC
COM
NO
NC
NC
COM
