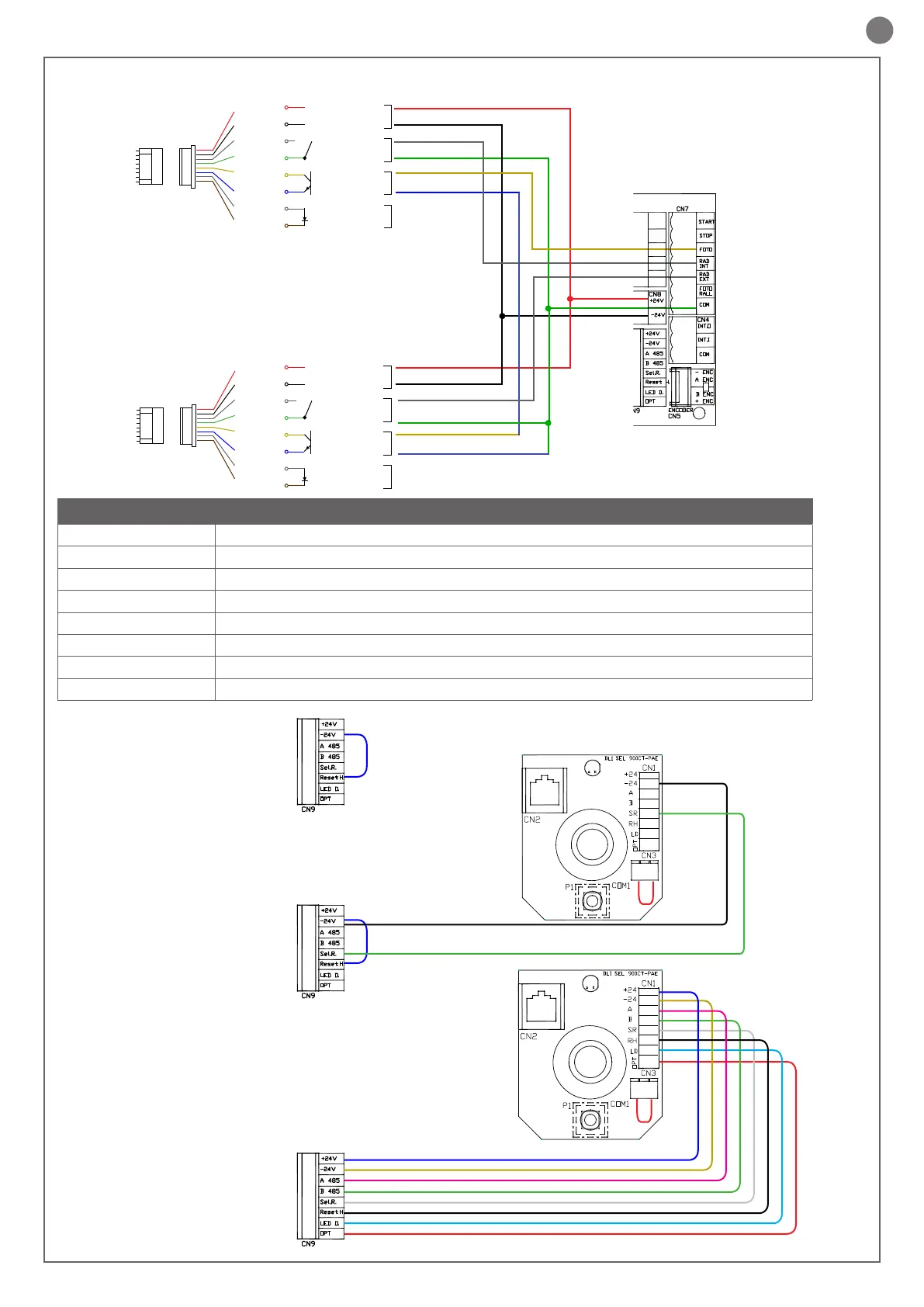

CN9 Connecteur de branchement sélecteur manuel SMNPAE

+ 24 V Positif alimentation sélecteur

- 24 V Négatif alimentation sélecteur

A 485 Branchement pour programmateur EASY

B 485 Branchement pour programmateur EASY

Sél. r. Sélecteur rotatif

Réinitialisation H. Réinitialisation

DEL D. Del de signalisation d'erreur

OPT Optionnel (non utilisé)

1) - Sans sélecteur manuel

2) - Avec sélecteur manuel 2 ls

3) - Avec le sélecteur complet

Avec le branchement avec 2 ls seulement, on perd : l’indication

lumineuse par DEL des erreurs, la réinitialisation matérielle, la

connexion du terminal EASY

Installation conseillée.

Si le sélecteur manuel n’est pas souhaité, il faut obligatoirement

réaliser un pont sur le connecteur CN9 entre la connexion -24 et

réinitialisation

Câble du

capteur

Couleurs

des câbles

Couleurs

des câbles

Descript. radar

Raccordements

Câble du

capteur

RADAR INTÉRIEUR

SCHÉMA DES BRANCHEMENTS 900PA025CT HR100-CT

900PA025 CT HR100-CT

RADAR EXTÉRIEUR

900CT-PAE

Câble

AC/DC da 12 a 24V

N.O.

COM

Collecteur

Coefcient de

transmission

Test-P

Test-N

Puissance

AC/DC da 12 a 24V

N.O.

COM

Collecteur

Coefcient de

transmission

Test-P

Test-N

Rouge

Noir

Blanc

Vert

Jaune (+)

Bleu (-)

Gris (+)

Marron (-)

Entrée test

Sortie R1,2

Sortie R2,3,4,5
