33

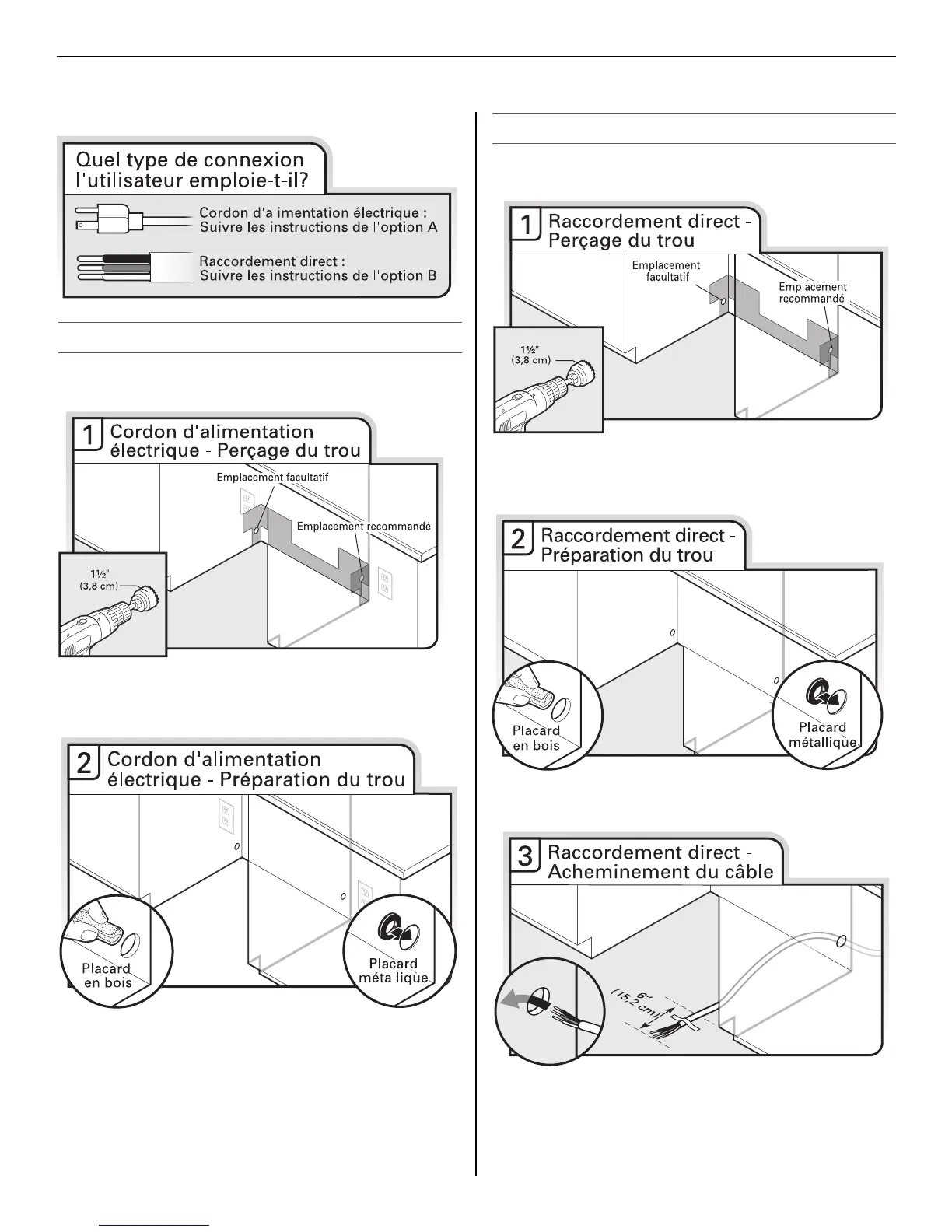

Préparation de l'ouverture d'encastrement du placard – Nouveaux moyens de raccordement
Préparation et acheminement de l’alimentation électrique
Option A, cordon d’alimentation :
REMARQUE : On doit disposer d'une prise à trois alvéoles, reliée
à la terre, située dans un placard qui se trouve près de l'ouverture
du lave-vaisselle.
Percer un trou de 1¹⁄₂" (3,8 cm) dans la paroi latérale ou arrière du
placard.
Voir la section “Dimensions du produit et de l'ouverture
d'encastrement du placard”.
Placard de bois : Poncer le trou jusqu'à obtenir une surface lisse.
Placard métallique : Couvrir le trou avec l'œillet fourni dans la
trousse du cordon d'alimentation électrique.
Option B, raccordement direct :
Conseil utile : Le raccordement au lave-vaisselle sera plus facile
si l'on achemine le câble par le côté droit de l'ouverture
d'encastrement du placard.
Percer un trou de 1¹⁄₂" (3,8 cm) dans le côté droit de la paroi
latérale ou arrière du placard.
Voir la section “Dimensions du produit et de l'ouverture
d'encastrement du placard”.
Placard en bois : Poncer le trou jusqu'à obtenir une surface lisse.
Placard métallique : Couvrir le trou avec un œillet (pièce
n° 302797 - non fournie).
Acheminer le câble de la source d'alimentation électrique à
travers le trou dans le placard (le câble doit dépasser par le côté
avant droit de l'ouverture d'encastrement du placard).
Fixer le câble au plancher avec du ruban adhésif dans la zone
indiquée. Cela empêchera le câble de bouger lors de l'insertion du
lave-vaisselle dans l'ouverture du placard.
Cordon d’alimentation :
Voir les instructions pour l’Option A
Câblage direct :
Voir les instructions pour l’Option B
